МИДА-МА-58-2 модули абсолютного давления высокотемпературные

Скачать PDF

Вид давления: Абсолютное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М12х1,25

Маркировка взрывозащиты: нет

Описание

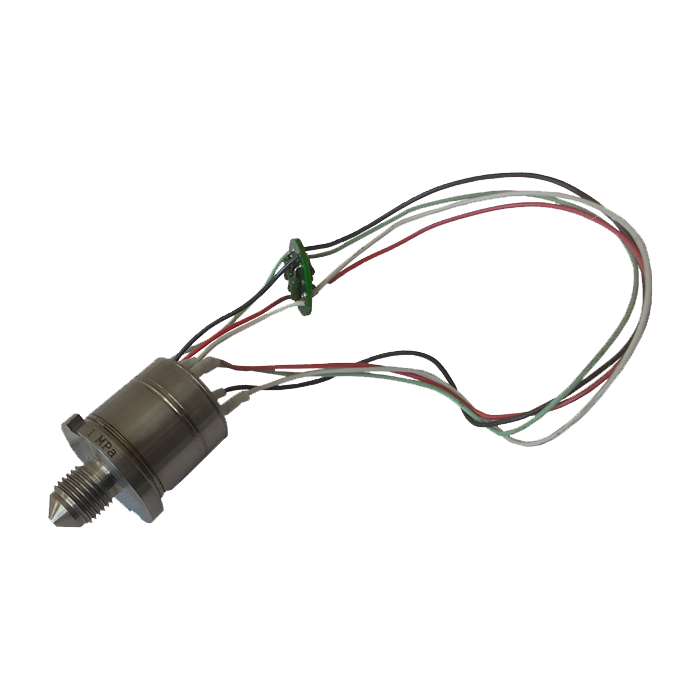

Модули абсолютного давления высокотемпературные МИДА-МА-58-2 выполняют функцию преобразователя значений давления контролируемой среды в электрический сигнал.

Высокотемпературный модуль абсолютного давления МИДА-МА-58-2 - это необходимая составная часть технических измерительных, сигнальных, управляющих и других видов инженерных устройств. Модуль предназначен для встраивания в основной прибор.

  • Начальное значение выходного сигнала  (при температуре +20°С), ±мВ на 1В питания: ±0,2.
  • Диапазон изменения выходного сигнала: 10±0,2 мВ/В.
  • Сопротивление изоляции, не менее: 100 МОм при 500В постоянного тока.

Технические характеристики

Диапазон измерений (Пределы уставок) 0...0,16 МПа; 0...0,25 МПа; 0...0,4 МПа; 0...0,6 МПа; 0...1 МПа; 0...1,6 МПа; 0...2,5 МПа; 0...4 МПа; 0...6 МПа; 0...10 МПа
Основная погрешность ±0,1% от диапазона изменения выходного сигнала
Температурная погрешность

Температурный диапазон компенсации: +20…+150°С. Дополнительная температурная погрешность в диапазоне компенсации, от диапазона изменения выходного сигнала, не более: 3%.

Допустимая перегрузка (Перегрузочное давление) Не более 1,5 Pном для диапазонов от 0-4 до 0-60; 2 Pном для диапазонов от 0-0,1 до 0-2,5
Температура контролируемой среды 0…+250°C
Питание = 5...15 В
Принцип действия Тензорезистивный

Структура обозначения, пример заказа

МИДА-МА-58-2
-10
-0,1
М12х1,25

Присоединительная резьба

Основная погрешность, %

Верхний предел измерений, МПа

Модуль абсолютного давления высокотемпературный
