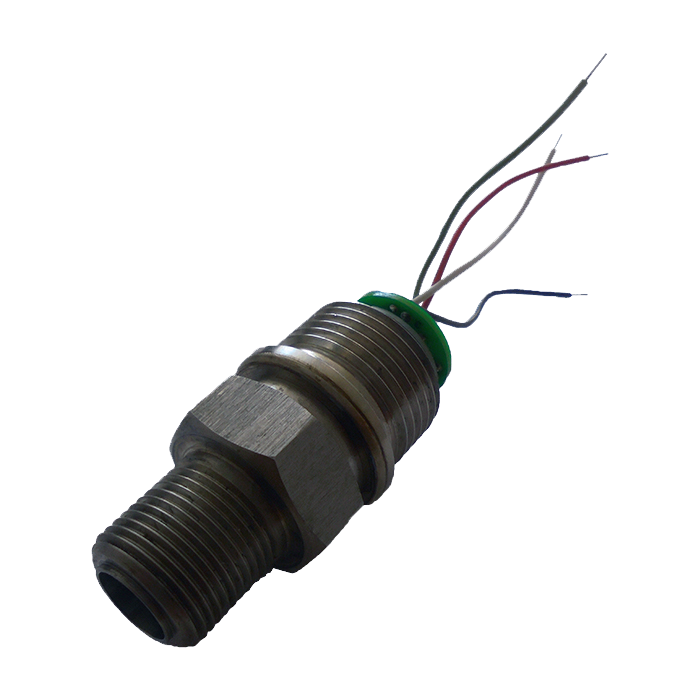

МИДА-МИ-77 модули избыточного давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М20х1,5, М27х2

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Модули избыточного давления МИДА-МИ-77 предназначен для точного измерения и непрерывного преобразования значений. Область применения - системы контроля и регулирования.

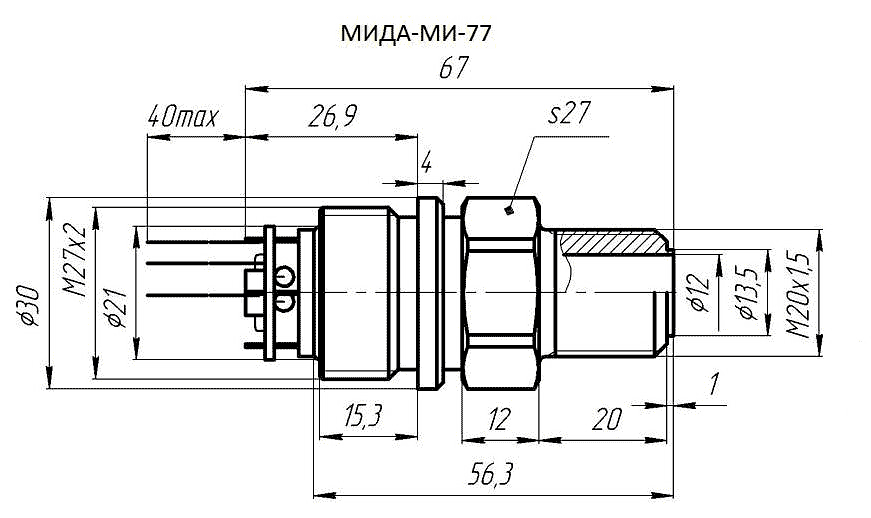

Открытая конструкция модулей избыточного давления МИДА-МИ-77 предусматривает элементы крепления для установки в приборы потребителей.

  • Начальное значение выходного сигнала, ±мВ на 1В питания: ±0,2.
  • Диапазон изменения выходного сигнала: 5±0,2 мВ/В.
  • Сопротивление изоляции (при температуре +25°С), не менее: 100 МОм при 500В.
  • Давление разрушения: не менее 4Рном.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,1 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-1,0 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа; 0-80 МПа; 0-100 МПа; 0-160 МПа
Основная погрешность ±0,1%; ±0,2% от диапазона изменения выходного сигнала
Температурная погрешность

Температурный диапазон компенсации: -40...+120°С. Дополнительная температурная погрешность в диапазоне компенсации, от диапазона изменения выходного сигнала, не более: 3%.

Допустимая перегрузка (Перегрузочное давление) Не более 2Рном (0-2,5 МПа); 1,5Рном (4-60 МПа); 1,25Рном (100, 160 МПа)
Температура контролируемой среды -40...+120°C
Питание = 5...15 В
Принцип действия Тензорезистивный

Структура обозначения, пример заказа

МИДА-МИ-77
-80
-0,1
М27х2

Присоединительная резьба

Основная погрешность, %

Верхний предел измерений, МПа

Модуль избыточного давления
