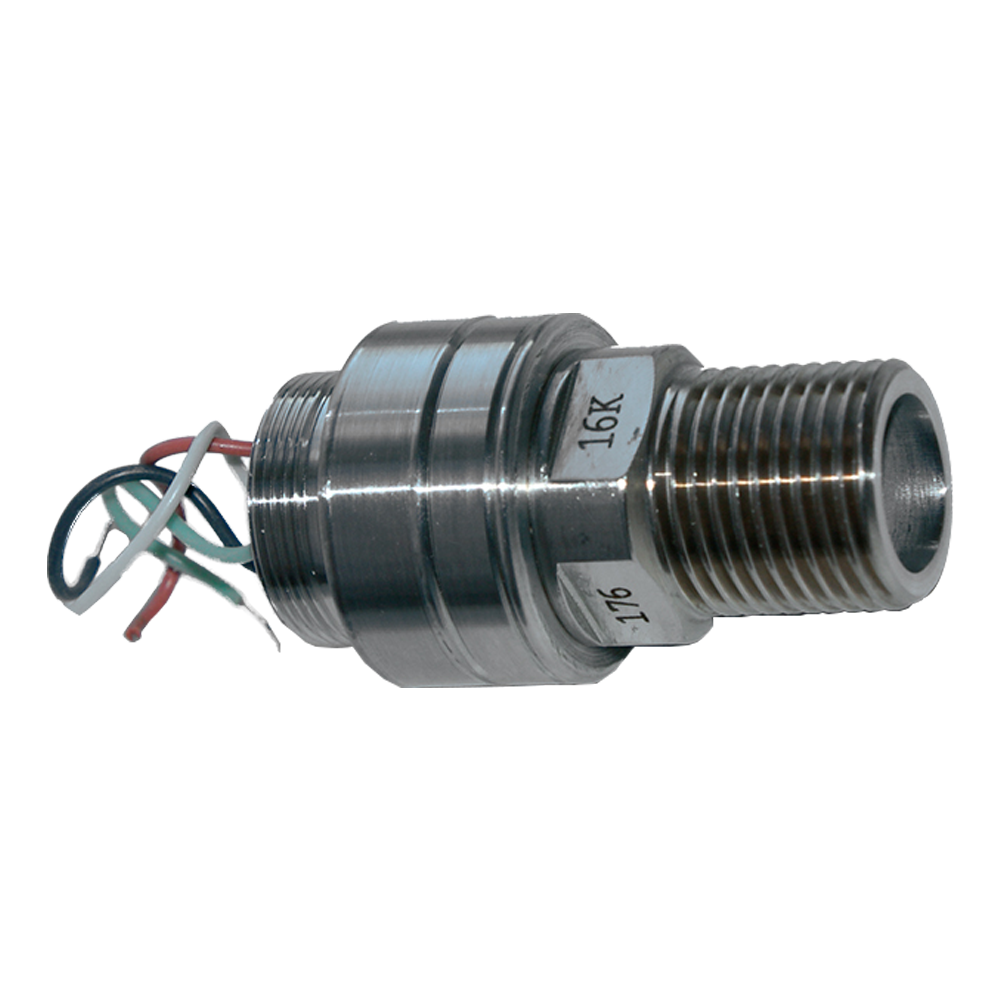

МИДА-МВ-76 модули разрежения

Скачать PDF

Вид давления: Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М24х1

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Модули разрежения МИДА-МВ-76​​ используются для непрерывного преобразования давления измеряемой среды, неагрессивной к титановым сплавам и нержавеющим сталям, в электрический сигнал.

Область применения модулей МИДА-МВ-76 - системы контроля и регулирования.

Особенности:

  • Точность (нелинейность, вариация и повторяемость) не более ±0,1(0,2)% от диапазона изменения выходного сигнала.
  • Диапазон изменения выходного сигнала при температуре +25°С: 5±0,2 мВ/В.
  • Начальное значение выходного сигнала при температуре +25°С: ±0,1 мВ/В.
  • Сопротивление изоляции не менее 100 МОм при 500 В при температуре + 25°С.

Технические характеристики

Диапазон измерений (Пределы уставок) 0,01 МПа; 0,016 МПа; 0,025 МПа; 0,04 МПа; 0,06 МПа; 0,1 МПа
Основная погрешность ±0,1%; ±0,2%; ±0,05%
Температурная погрешность

Дополнительная температурная погрешность в диапазоне компенсации не более 2% от диапазона изменения выходного сигнала

Допустимая перегрузка (Перегрузочное давление) Не более 1,5 Pном (давление разрушения не менее 4 Рном)
Температура контролируемой среды -40…+120°C
Питание = 5...15 В
Принцип действия Тензорезистивный

Структура обозначения, пример заказа

МИДА-МВ-76
0,01
0,1

Основная погрешность, %

Диапазон разрежения, МПа

Модуль разрежения
