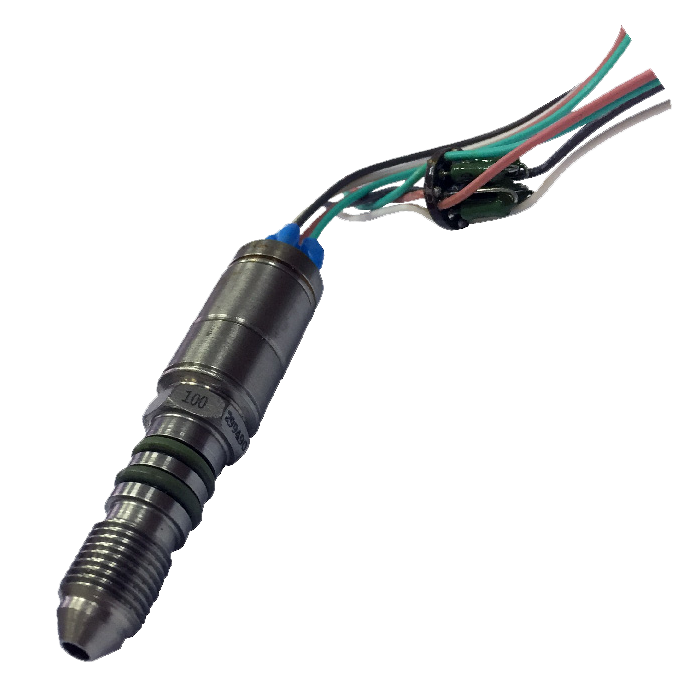

МИДА-ПА-88-4-В преобразователи абсолютного давления высокотемпературные

Скачать PDF

Вид давления: Абсолютное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М10х1

Маркировка взрывозащиты: нет

Описание

Преобразователи абсолютного давления высокотемпературные МИДА-ПА-88-4-В предназначены для непрерывного преобразования давления измеряемой среды, неагрессивной к титановым сплавам и нержавеющим сталям, в электрический сигнал, используемый в системах контроля и управления.

Высокотемпературные преобразователи абсолютного давления МИДА-ПА-88-4-В отличаются высокой устойчивостью к температурному воздействию различных измеряемых сред.

  • Начальное значение выходного сигнала, ±мВ на 1В питания: 0,2.
  • Диапазон изменения выходного сигнала: 5,0±0,2 мВ / В.
  • Величина входного и выходного сопротивлений: Rвх не менее 4 кОм; Rвых не более 7 кОм.
  • Сопротивление изоляции, не менее: 100 МОм при 500В и при температуре +25°С.

Технические характеристики

Диапазон измерений (Пределы уставок) 0…1,0 МПа; 0…1,6 МПа; 0…2,5 МПа; 0…4 МПа; 0…6 МПа; 0…10 МПа; 0…16 МПа; 0…25 МПа; 0…40 МПа; 0…60 МПа; 0…100 МПа; 0…160 МПа
Основная погрешность ±0,1%
Температурная погрешность

Диапазон термокомпенсации выходного сигнала: +100…+200°С. Дополнительная погрешность в диапазоне термокомпенсации, не более:
-Начального значения выходного сигнала - 2%.
-Диапазона изменения выходного сигнала - 2%.

Допустимая перегрузка (Перегрузочное давление) 1,5Рном (<40 МПа); 1,25Рном (>40 МПа)
Температура контролируемой среды -40…+200°C
Питание = 3...15 В
Принцип действия Тензорезистивный

Структура обозначения, пример заказа

МИДА-ПА-88-4-В
-60
-0,1
M10×1

Присоединительная резьба

Основная погрешность, %

Верхний предел измерений, МПа

Преобразователь абсолютного давления высокотемпературный
