МИДА-ПИ-82 преобразователи избыточного давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М10х1

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Преобразователи давления измерительные МИДА-ПИ-82 предназначены для непрерывного измерения и преобразования давления контролируемой среды в электрический сигнал. Прибор используется в системах контроля и управления.

Область применения преобразователей избыточного давления МИДА-ПИ-82: системы контроля и регулирования различных неагрессивных сред сред.

  • Начальное значение выходного сигнала, ±мВ на 1В питания: 0,2 ± 0,2.
  • Диапазон изменения выходного сигнала: 5,2±0,2 мВ/В.
  • Величина входного и выходного сопротивлений, при температуре (20±5)°С: Rвх не менее 4 кОм; Rвых не более 5 кОм.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа; 0-100 МПа; 0-160 МПа; 0-200 МПа
Основная погрешность ±0,1%
Температурная погрешность

Диапазон термокомпенсации выходного сигнала (по заказу): +20...+120°С; +50...+150°С; +100...+200°С. Дополнительная погрешность в диапазоне термокомпенсации, не более: 2%

Температура контролируемой среды -40...+120°C; -40...+150°C; -40...+200°C
Исполнение по степени защиты IP65
Питание = 10...15 В

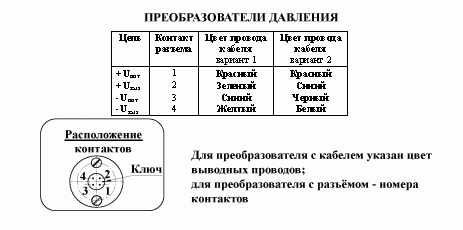

Тип электроподключения Монтажные провода (выводы гермопроходника)
Принцип действия Тензорезистивный
Вес 0,1 кг

Структура обозначения, пример заказа

МИДА-ПИ-82
-4
-0,1
M10×1

Присоединительная резьба

Основная погрешность, %

Верхний предел измерений, МПа

Преобразователь избыточного давления
