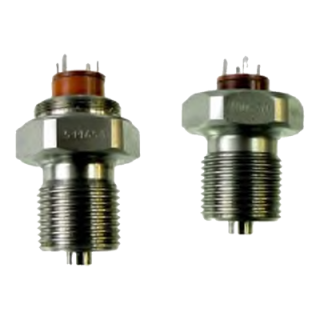

TM тензопреобразователи микроэлектронные избыточного давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М21х0,75, М24х0,75

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Микроэлектронные тензопреобразователи серии TM предназначены для пропорционального преобразования давления в электрический сигнал.

Области применения тензопреобразователей TM:

  • Промышленная автоматика.
  • Нефтегазовая промышленность.
  • Гидравлика/Пневматика.
  • Насосные станции/Компрессоры.
  • Теплоучет.

Особенности микроэлектронных тензопреобразователей TM:

  • Разрешающая способность 0,01% .
  • Диапазон рабочих давлений от 0-0,01 до 0-100 МПа.
  • Диапазон рабочих температур от -45 до +200°С.
  • Электрическая прочность изоляции 700 В.
  • Титановый корпус.

Преимущества TM:

  • Чувствительным элементом преобразователей давления ТМ является двухслойная сапфиро-титановая мембрана с монокристаллическими кремниевыми тензорезисторами.
  • Монокристаллическая сапфировая мембрана представляет собой упругий элемент и в соединении с титаном приобретает лидирующее качество по уровню деформаций, сохраняет упругие свойства до +400°С.
  • Монокристаллические кремниевые тензорезисторы соединены с сапфиром на атомарном уровне (метод гетероэпитаксии) и работают практически без гистерезиса и усталостных явлений во времени.
  • Хорошие изолирующие свойства и радиационная стойкость сапфира позволяют эксплуатировать чувствительный элемент в температурном диапазоне от -200 до +350°С, при высоких электромагнитных помехах и воздействии радиации.
  • Тензочувствительные элементы изготавливаются групповыми методами твердотельной технологии микроэлектроники и имеют высокое качество и хорошую воспроизводимость выходных параметров.

Технические характеристики

Диапазон измерений (Пределы уставок) 0...0,1 МПа; 0...0,16 МПа; 0...0,25 МПа; 0...0,4 МПа; 0...0,6 МПа; 0...1 МПа; 0...1,6 МПа; 0... 2,5 МПа; 0...4 МПа; 0...6 МПа; 0...10 МПа; 0...16 МПа; 0...25 МПа; 0...40 МПа; 0...60 МПа; 0...100 МПа
Температурная погрешность
  • Изменение начального значения выходного сигнала:
    • ±0,05% FS/1°C.
  • Изменение диапазона выходного сигнала:
    • ±0,05% FS/1°C.
Нелинейность ±0,2% FS (для TM 0,1...1,6);
±0,15% FS (для остальных модификаций)
Допустимая перегрузка (Перегрузочное давление) 0,3 МПа; 0,48 МПа; 0,75 МПа; 1,2 МПа; 1,8 МПа; 3 МПа; 4,8 МПа; 7,5 МПа; 12 МПа; 18 МПа; 30 МПа; 48 МПа; 75 МПа; 120 МПа; 180 МПа; 200 МПа
Максимальное рабочее давление -1...0,2 МПа; -1...0,32 МПа; -1...0,5 МПа; -1...0,8 МПа; -1...1,2 МПа; -1...2 МПа; -1...3,2 МПа; -1...5 МПа; -1...8 МПа; -1...12 МПа; -1...20 МПа; -1...32 МПа; -1...50 МПа; -1...80 МПа; -1...120 МПа; -1...150 МПа
Температура контролируемой среды -45...+125°С (исполнение 1); -45...+155°С (исполнение 2); -45...+200°С (исполнение 3)
Материалы изготовления Титановый сплав
Исполнение по степени защиты IP40
Питание = 5...10 В
Тип электроподключения L - гибкий провод длиной 80 мм; P - жесткий вывод высотой 4,5 мм
Вес 41...49 г

Структура обозначения, пример заказа

TM
100
1
1
V

Модификация по питанию

V - стабилизированное напряжение постоянного тока (5-10 В);

С - стабилизированный постоянный ток (1-2 мА)

Вид схемы:

0- схема «замкнутый мост»;

1- схема «разорванный мост»

Рабочий диапазон температур окружающей среды:

1 исполнение -45...+125 °С;

2 исполнение -45...+155 °С;

3 исполнение-45...+200 °С

Верхний предел преобразуемого давления: 1 МПа; 0,16 МПа; 0,25 МПа; 0,4 МПа; 0,6 МПа; 1 МПа; 1,6 МПа; 2,4 МПа; 4 МПа; 6 МПа; 10 МПа; 16 МПа; 25 МПа; 40 МПа; 60 МПа; 100 МПа

Серия
