АДН, АДР измерители-регуляторы давления многопредельные

Скачать PDF

Вид давления: Избыточное давление, Избыточное давление-разрежение, Разрежение

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Маркировка взрывозащиты: нет

Цена (без учета НДС): по запросу руб.

Заказать

Описание

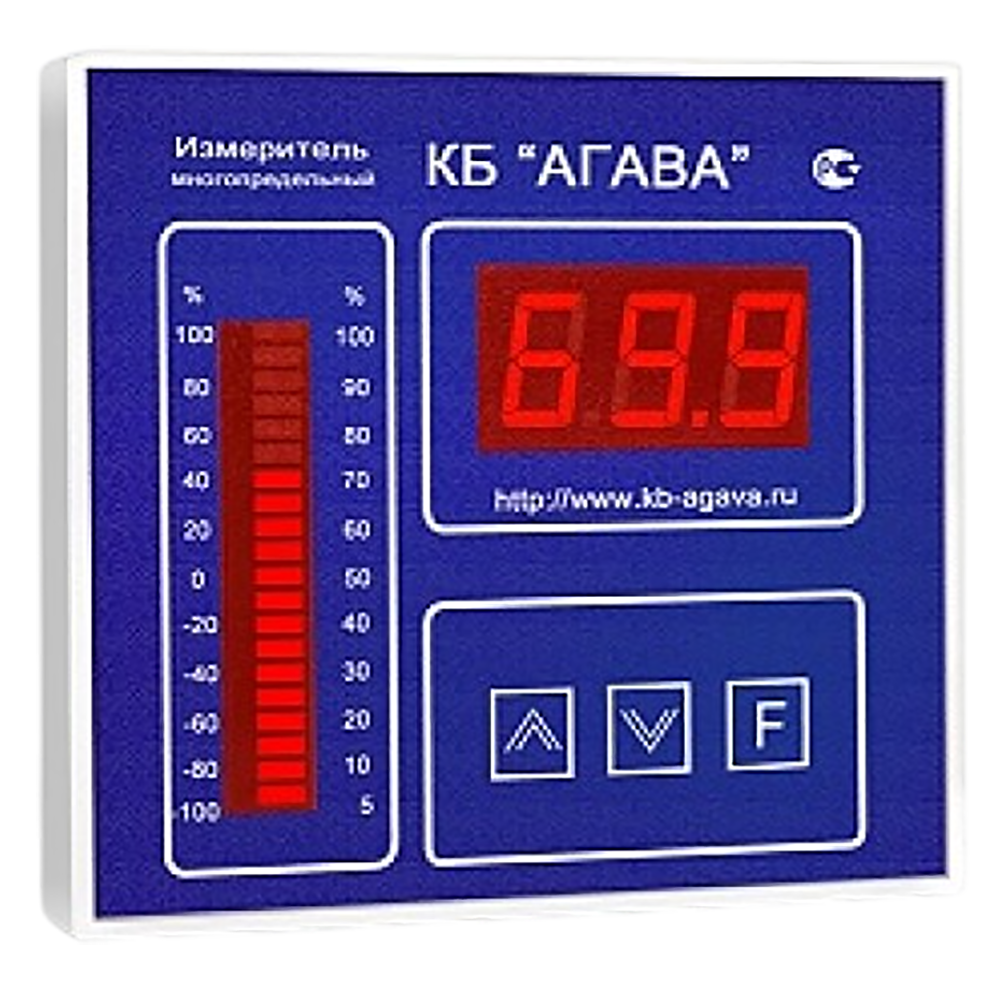

Многопредельный измеритель-регулятор АДН / АДР представляет собой прибор, в котором объединены первичный датчик давления (разрежения), микропроцессорный узел обработки и два индикатора (цифровой и барографический).

Измерители-регуляторы давления/разрежения предназначены для:

Измерения и регулирования разрежения по ПИ-закону, например, в топке котла или за котлом.
Измерения и регулирования давления по ПИД-закону, например, перед котлом или горелкой.
Дистанционного управления уровнем давления/разрежения.

Сферы применения

Измерители‑регуляторы давления АДН и АДР востребованы там, где нужно не просто видеть давление, а ещё и автоматически реагировать на его отклонения. Они применяются во многих отраслях, например:

Энергетика и теплоснабжение: автоматика газовых котлов и горелок, контроль тяги и вентиляции топки, поддержание уровня воды в барабане котла.
Газовое хозяйство и газораспределение: пункты редуцирования газа (ГРП, ГРПШ), мониторинг давления в сетях низкого и среднего давления, защита от падения давления в подводящем газопроводе.
Вентиляция, кондиционирование и воздухоснабжение: контроль давления и разрежения в воздуховодах, балансировка вентиляционных систем, системы пылеудаления и аспирации.
Промышленные технологические процессы: управление компрессорами и воздуходувками, пневматические системы и линии сжатого воздуха, дозирование газов по давлению.
ЖКХ и инженерные системы зданий: насосные станции и системы водоснабжения, тепловые пункты (ИТП, ЦТП).
Системы автоматики и диспетчеризации: передача данных в АСУ ТП и SCADA, сигнализация и блокировки, локальные контуры регулирования.

Технические характеристики

Напряжение питания постоянного тока	24 В
Потребляемый ток	не более 75 мА.
Токовый выход	4–20 мА
Внутреннее сопротивление цепи выходных ключей	100 Ом.
Сопротивление нагрузки токового выхода	до 500 Ом
Внутренний диаметр присоединительной трубки, при помощи которой подается измеряемое давление	6 мм
Максимально допустимая перегрузка	400 %
Климатическое исполнение по ГОСТ 15150-69	УХЛ 4.2
Cтепень пылевлагозащищенности по ГОСТ 14254-96	IP 40
Температура окружающего воздуха	+5...+50 °С
Относительная влажность	до 80 %
Масса в упаковке	не более 300 гр

Варианты исполнений

Изделие	Назначение	Диапазон			Погрешность (%)
Изделие	Назначение	1	2	3	Погрешность (%)
АДР-0,25.3	Регулятор разрежения и давления	-0.125...+0.125 кПа	-0.25...+0.25 кПа	-	1% / 2.5%*
АДР-0,5.3	Регулятор разрежения	-0.25...0 кПа	-0.5...0 кПа	-	2.5%
АДР-2.3	Регулятор разрежения	-1...0 кПа	-2...0 кПа	-	2.5%
АДР-10.3	Регулятор разрежения	-2.5...0 кПа	-5...0 кПа	-10...0 кПа	1.5%
АДР-50.3	Регулятор разрежения	-25...0 кПа	-50...0 кПа	-	1,5%
АДН-2.3	Регулятор давления	0...1 кПа	0...2 кПа	-	2.5%
АДН-10.3	Регулятор давления	0...2.5 кПа	0...5 кПа	0...10 кПа	1.5%
АДН-50.3	Регулятор давления	0...25 кПа	0...50 кПа	-	1.5%
АДН-100.3	Регулятор давления	0...50 кПа	0...100 кПа	-	1.5%

* - Датчик может изготавливаться в вариантоном исполнении с погрешностью 1% или 2.5%. Уточнаяется при оформлении заказа.

Стандартный комплект поставки

Измеритель-регулятор АДН/АДР.
Паспорт.
Индивидуальная упаковка.
Методика поверки.

Скачать документацию

АДН, АДР измерители давления многопредельные. Руководство по эксплуатации.

Чтобы правильно подобрать АДН/АДР измерители-регуляторы давления многопредельные, узнать стоимость АДН, АДР измерителей-регуляторов давления многопредельных или купить измерители-регуляторы АДН/АДР давления многопредельные, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@orleks.ru.
