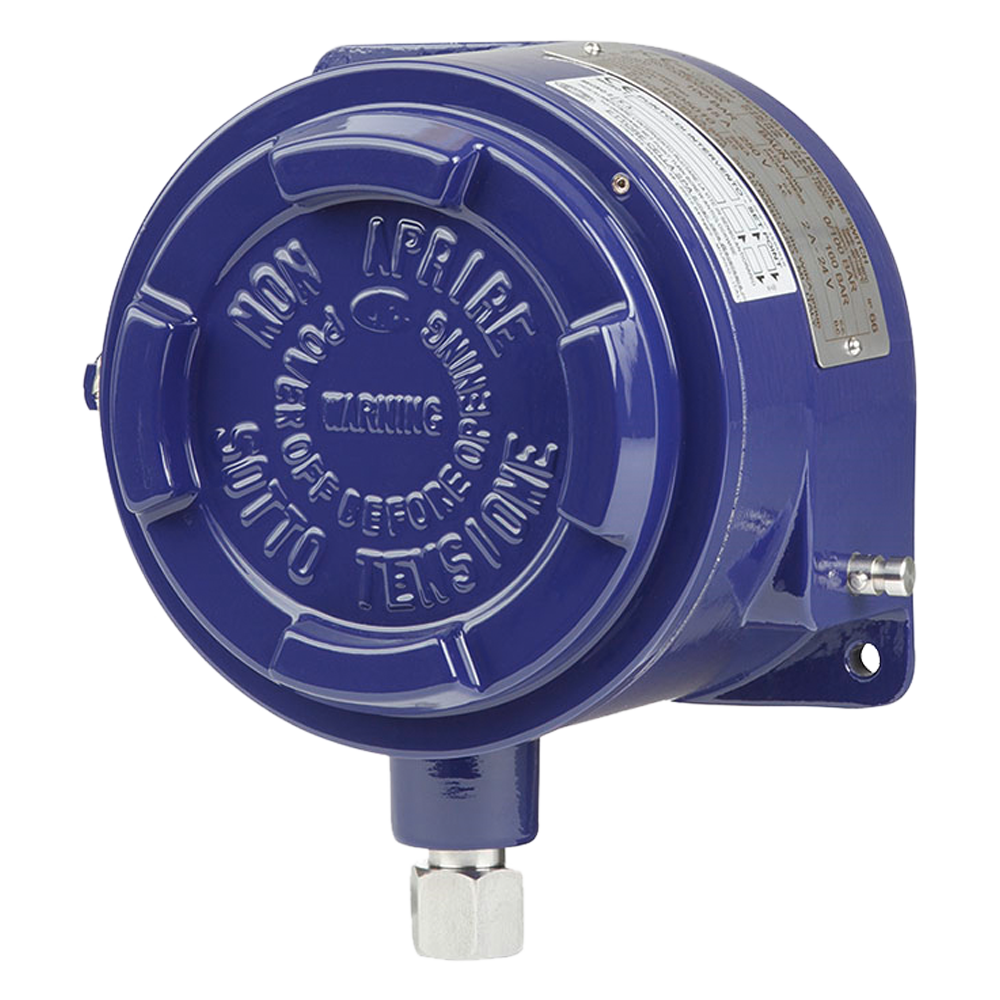

BA, BAX реле давления с трубкой Бурдона

Скачать PDF

Вид давления: Избыточное давление, Разрежение

Тип контролируемой среды: Агрессивные жидкости, пары, газы

Выходной сигнал: Релейный

Присоединение к процессу: 1/2NPT, 1/4NPT, G1/2, G1/4, М20х1,5

Маркировка взрывозащиты: 2ExdIICT4, 2ExdIICT6, нет

Цена (без учета НДС): По запросу pуб.

Описание

Реле давления с трубкой Бурдона BA, BAX предназначены для контроля давления и технологических процессов.

Области применения:

Обеспечение общих технологических процессов: химическая и нефтехимическая промышленность, нефтегазовая промышленность, энергетическая промышленность, включая АЭС, водоподготовка, горнодобывающая промышленность.

Особенности:

  • Для переключения электрических нагрузок наличие питания не требуется.
  • Благодаря микровыключателю, позволяющему напрямую подключать электрическую нагрузку до 20 А / АС 220 В, реле давления BA, BAX обладают высокой универсальностью в применении.
  • Для меньших характеристик коммутируемой мощности, например для реле ПЛК, можно опционально выбрать аргоновые микровыключатели с позолоченными контактами.
  • Детали, контактирующие с измеряемой средой, могут быть изготовлены из специальных материалов, например сплава Monel.
  • Реле давления с трубкой Бурдона BA, BAX могут настраиваться на одну или две независимых уставки, SPDT или DPDT, максимально допустимая мощность переключения до 20 A/250 В переменного тока.
  • Использование измерительной системы с трубкой Бурдона делает переключатели давления BА и ВАХ долговечными,  обеспечивает оптимальные эксплуатационные параметры и измерительные характеристики с воспроизводимостью менее 0,5% от диапазона.

Технические характеристики

Диапазон измерений (Пределы уставок) от 0…2,5 бар до 0…1000 бар, диапазоны вакуума
Температура контролируемой среды -40…+85°C
Материалы изготовления Алюминиевый сплав, не содержащий медь, с эпоксидным покрытием (корпус)
Климатическое исполнение (диапазон рабочих температур) -40...+85°C
Исполнение по степени защиты IP66
Тип электроподключения Резьбовое присоединение (½NPT, ¾NPT, Gk½, Gk¾, M20x1,5); кабельный ввод неармированный; кабельный ввод армированный
Вес 1,8 кг

Стандартный комплект поставки

  • BA, BAX реле давления с трубкой Бурдона.
  • Техническая документация.
