DC, DCC реле дифференциального давления

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вязкие жидкости

Выходной сигнал: Релейный

Присоединение к процессу: 1/2NPT, 1/4NPT, G1/2, G1/4, М20х1,5

Маркировка взрывозащиты: 2ExiaIICT4, 2ExiaIICT6, нет

Описание

Реле давления DC, DCC предназначены для контроля дифференциального давления и прямого подключения электрической нагрузки.

Области применения

  • Технологические процессы: химическая отрасль промышленности, нефтехимия, наземная / морская нефтедобыча, технические газы, технологии охраны окружающей среды, машиностроение и сооружение промышленных объектов, водоподготовка, фармацевтика.
  • Контроль и управления насосами, контроля фильтров, измерения уровня в закрытых резервуарах.

Особенности:

  • Отсутствие источника питания, необходимого для коммутации электрических нагрузок.

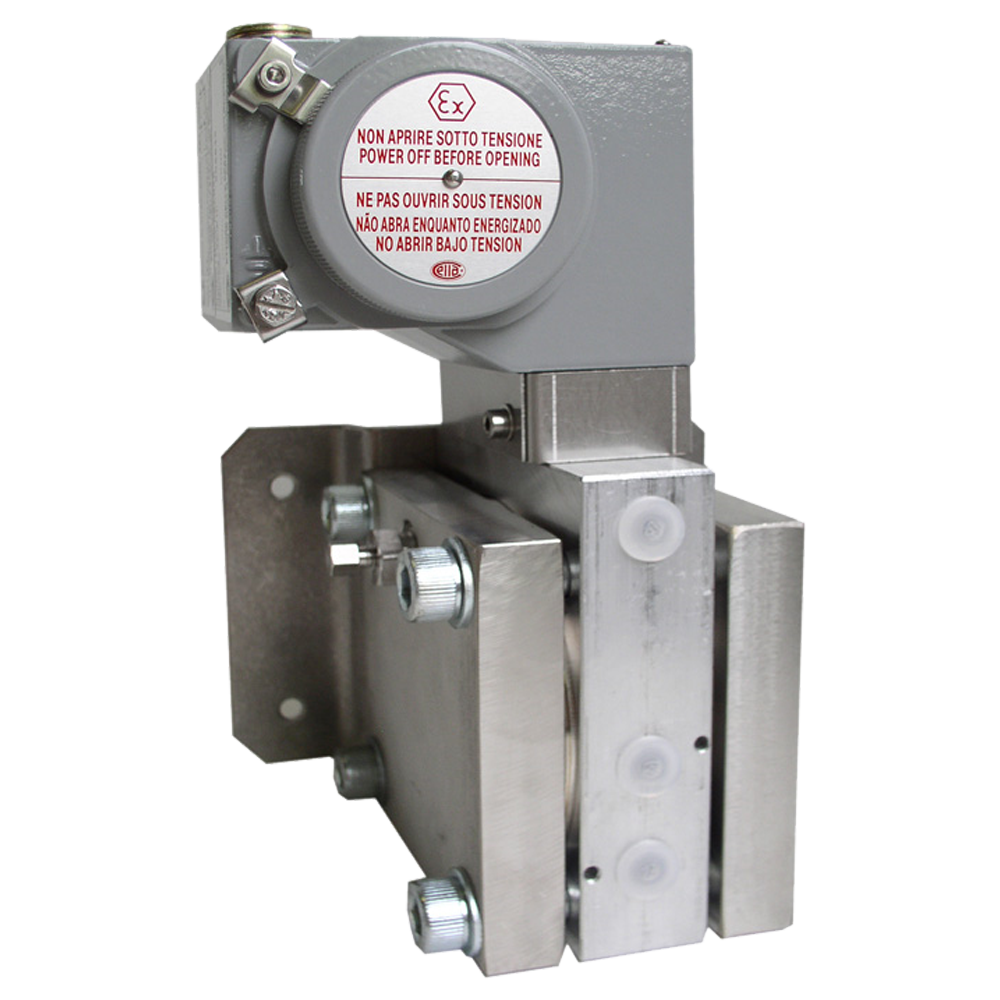

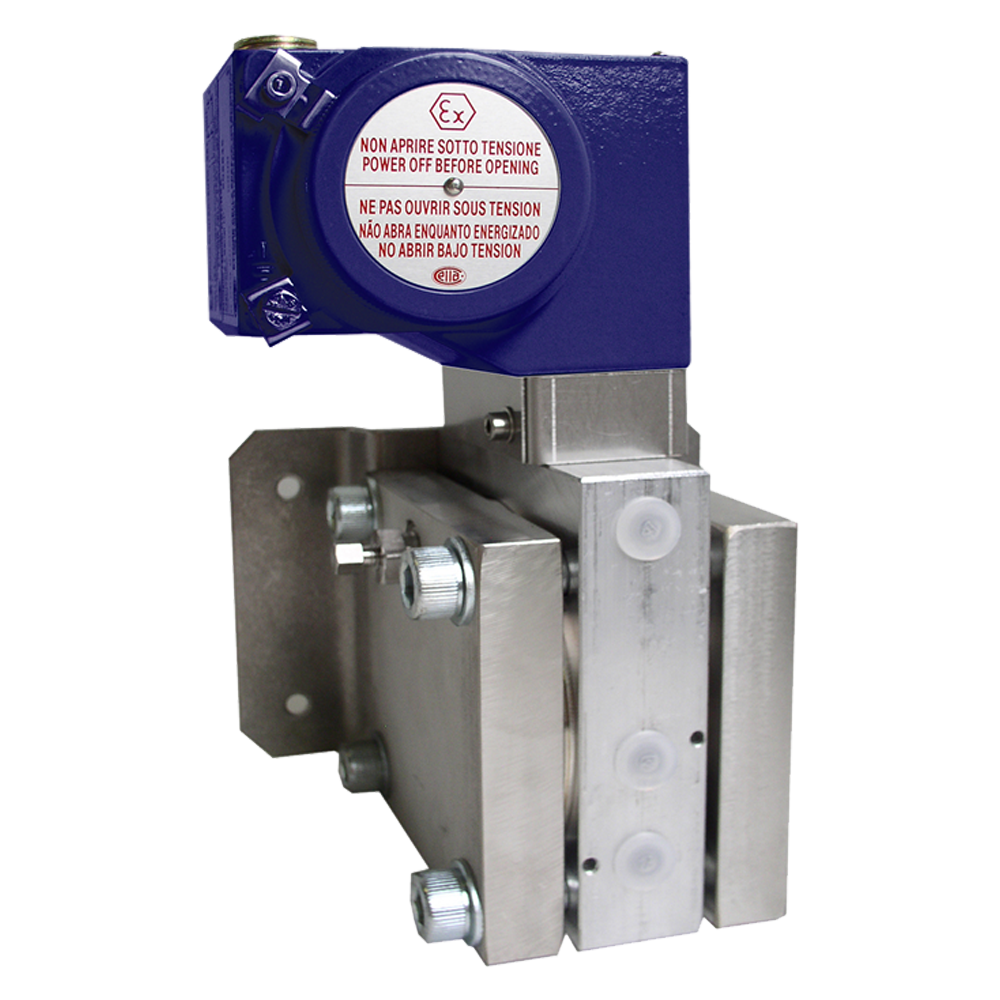

  • Корпус переключателей давления изготовлен из алюминиевого сплава (DCC) или нержавеющей стали 316L (DC).
  • Реле дифференциального давления DC, DCC снабжены микровыключателем, позволяющим напрямую подключать электрическую нагрузку до 15 А / АС 220 В, реле настраиваются на одну точку переключения, SPDT или DPDT.
  • Для более низких значений, например, для PLC , опционально можно выбрать микровыключатель, заполненный аргоном, с позолоченными контактами.
  • Использование гидрозаполненной измерительной ячейки с рычагом уровня передачи делаeт переключатели давления DC, DCC долговечными, с оптимальными эксплуатационными параметрами, точность повторения менее 1% от диапазона.

Технические характеристики

Диапазон измерений (Пределы уставок) от 0...160 мбар до 0...40 бар
Температура контролируемой среды -30…+85°C
Материалы изготовления Алюминиевый сплав, нержавеющая сталь 316L (корпус)
Климатическое исполнение (диапазон рабочих температур) -30...+85°C
Исполнение по степени защиты IP66
Тип электроподключения Резьбовое присоединение (½NPT, ¾NPT, G½, G¾, M20x1,5); кабельный ввод неармированный; кабельный ввод армированный; соединитель MIL, 7-штыревой
Вес 5,4 кг (корпус из алюминиевого сплава); 5,9 кг (корпус из нержавеющей стали)

Стандартный комплект поставки

  • DC, DCC реле дифференциального давления.
  • Техническая документация.
