ДЕ-57-2,5Т; ДЕ-57-6Т; ДЕ-57-40Т датчики-реле тяги

Скачать PDF

Вид давления: Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М12х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): 12 052,00 - 13 366,00 руб.

Описание

Датчики-реле тяги ДЕ-57-2,5Т, ДЕ-57-6Т и ДЕ-57-40Т используются для контроля, управления и регулирования вакуумметрического давления. Устройства предназначены для работы в составе автоматических и автоматизированных систем.

Датчики ДЕ-57-2,5Т, ДЕ-57-6Т и ДЕ-57-40Т применяются для контроля следующих сред: воздух, газ и жидкости, неагрессивными к алюминиевому сплаву АЛ-9 и маслостойкой резине.

Величина зоны возврата:

  • ДЕ-57-40Т: 5 кПа (500 кгс/м²).
  • ДЕ-57-6Т: 0,6 кПа (60 кгс/м²).
  • ДЕ-57-2,5Т: 0,25 кПа (25 кгс/м²).

В конструкции датчиков ДЕ-57-2,5Т, ДЕ-57-6Т и ДЕ-57-40Т предусмотрена информационная шкала настройки.

Условия эксплуатации

Датчики ДЕ-57-2,5Т, ДЕ-57-6Т и ДЕ-57-40Т предназначены для установки на объект в вертикальном положении. Монтаж производится с помощью штуцера. В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди.

Рабочие условия окружающей среды:

  • Температура окружающей среды: -30…+50°С.
  • Относительная влажность: (95±3)% при температуре 35°С.
  • Вибрация: частотой до 25 Гц, с амплитудой не более 0,1 мм.

Процедура подключения датчиков ДЕ-57-2,5Т, ДЕ-57-6Т и ДЕ-57-40Т

Монтажа датчиков-реле тяги ДЕ-57 производится следующим образом:

  • Прибор закрепляется на кронштейне.
  • К нему подсоединяется трубопровод с предварительно развальцованным концом трубки по уплотнительному кольцу подсоединительного штуцера.

Подключение датчиков ДЕ-57-2,5Т, ДЕ-57-6Т и ДЕ-57-40Т в электрическую цепь производиться по нижеприведенной электрической схеме, проводами сечением 0,5...0,8 мм.

ДЕ-57-2,5Т; ДЕ-57-6Т; ДЕ-57-40Т датчики-реле тяги

Номер провода

Цвет изоляции

Допускаемая замена по цвету изоляции

1

черный

фиолетовый, коричневый

2

красный

розовый, желтый, оранжевый

3

белый

синий, голубой, зеленый

Технические характеристики

Диапазон измерений (Пределы уставок) ДЕ 57-40Т: 4...40 кПа (400...4000 кгс/м²)
ДЕ 57-6Т: 0,6...6 кПа (60...600 кгс/м²)
ДЕ 57-2,5Т: 0,04...2,5 кПа (4...250 кгс/м²)
Допустимая перегрузка (Перегрузочное давление) ДЕ 57-40Т: 80 кПа (8000 кгс/м²)
ДЕ 57-6Т: 18 кПа (1800 кгс/м²)
ДЕ 57-2,5Т: 10 кПа (1000 кгс/м²)
Габаритные размеры ДЕ 57-40Т: Ø60×130 мм
ДЕ 57-6Т: Ø95×130 мм
ДЕ 57-2,5Т: Ø142×130 мм
Вес ДЕ 57-40Т: 0,25 кг
ДЕ 57-6Т: 0,25 кг
ДЕ 57-2,5Т: 0,4 кг

Стандартный комплект поставки

  • Датчик-реле давления ДЕ-57-2,5Т (-6Т/-40Т).
  • Штуцер.
  • Паспорт.

Габаритные чертежи датчиков-реле тяги ДЕ-57-2,5Т, ДЕ-57-6Т, ДЕ-57-40Т

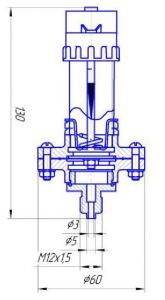

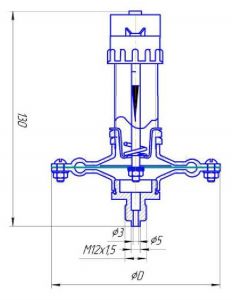

Габаритный чертеж датчика-реле тяги ДЕ57-40Т Габаритный чертеж датчиков-реле тяги ДЕ57-6Т, ДЕ57-2,5Т
Датчик-реле тяги ДЕ-57-40Т

Датчики-реле тяги ДЕ-57-6Т, ДЕ-57-2,5Т
