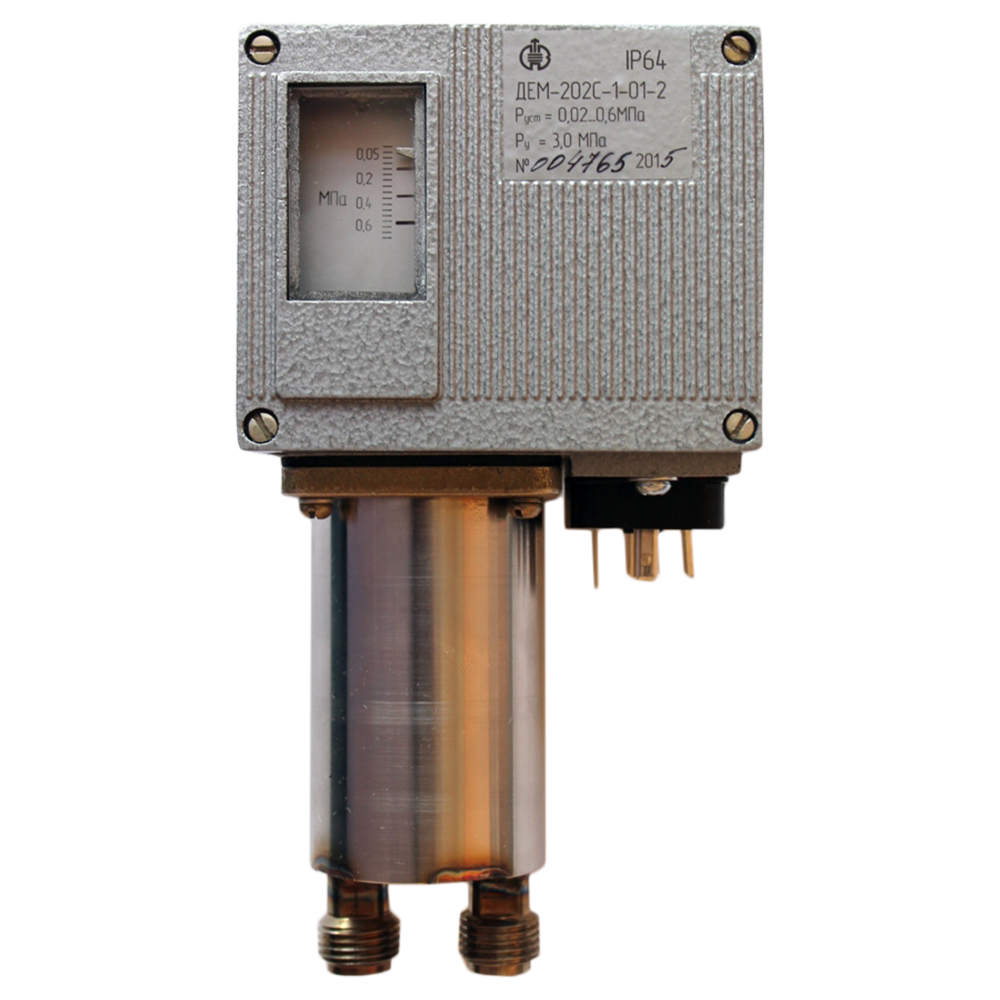

ДЕМ-202С датчики-реле разности давлений

Скачать PDF

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Масла, Хладоны

Присоединение к процессу: М16х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики-реле разности давлений ДЕМ-202С предназначены для контроля и регулирования давления в системах сигнализации, защиты и управления дизелей, систем тепловозов, холодильных установках и других системах, изготавливаемых для нужд народного хозяйства и релейного регулирования давления и разности давлений рабочей среды путем размыкания или замыкания электрических контактов.

Область применения ДЕМ-202С:

  • Системы вентиляции, кондиционирования и хладоснабжения.
  • Насосное, компрессорное и турбинное машиностроение.
  • Локальные системы автоматизации на объектах тепло-, водо-, электроснабжения.

*Если контролируемой средой является масло, температура его застывания должна быть ниже температуры окружающего воздуха не менее, чем на 15 ºС.

Реле давления ДЕМ-202С относится к невосстанавливаемым, неремонтируемым, одноканальным, однофункциональным изделиям.

Реле давления ДЕМ-202С имеют электрический соединитель по DIN 43650 для сочленения с наружным кабелем и винт заземления на корпусе прибора.

Технические характеристики

Диапазон измерений (Пределы уставок) 0,05-0,6 МПа; 0,02-0,25 МПа
Основная погрешность ±0,03 МПа; ±0,015 МПа
Допустимая перегрузка (Перегрузочное давление) 3,0 МПа; 2,2 МПа
Максимальное рабочее давление 3,0 МПа; 0,8 МПа
Температура контролируемой среды -50...+70°C
Климатическое исполнение (диапазон рабочих температур) ОМ5, УХЛ3
Исполнение по степени защиты IP64
Питание = 24 В, ~ 220 В
Вес 1,1 кг

Структура обозначения, пример заказа

ДЕМ-202С
-1
-01
-2

Электрическое разъемное подсоединение

Модификация по пределам уставок и максимально допустимому давлению

Зона возврата направлена в сторону повышения разности давления относительно уставки

Модель

Варианты исполнений

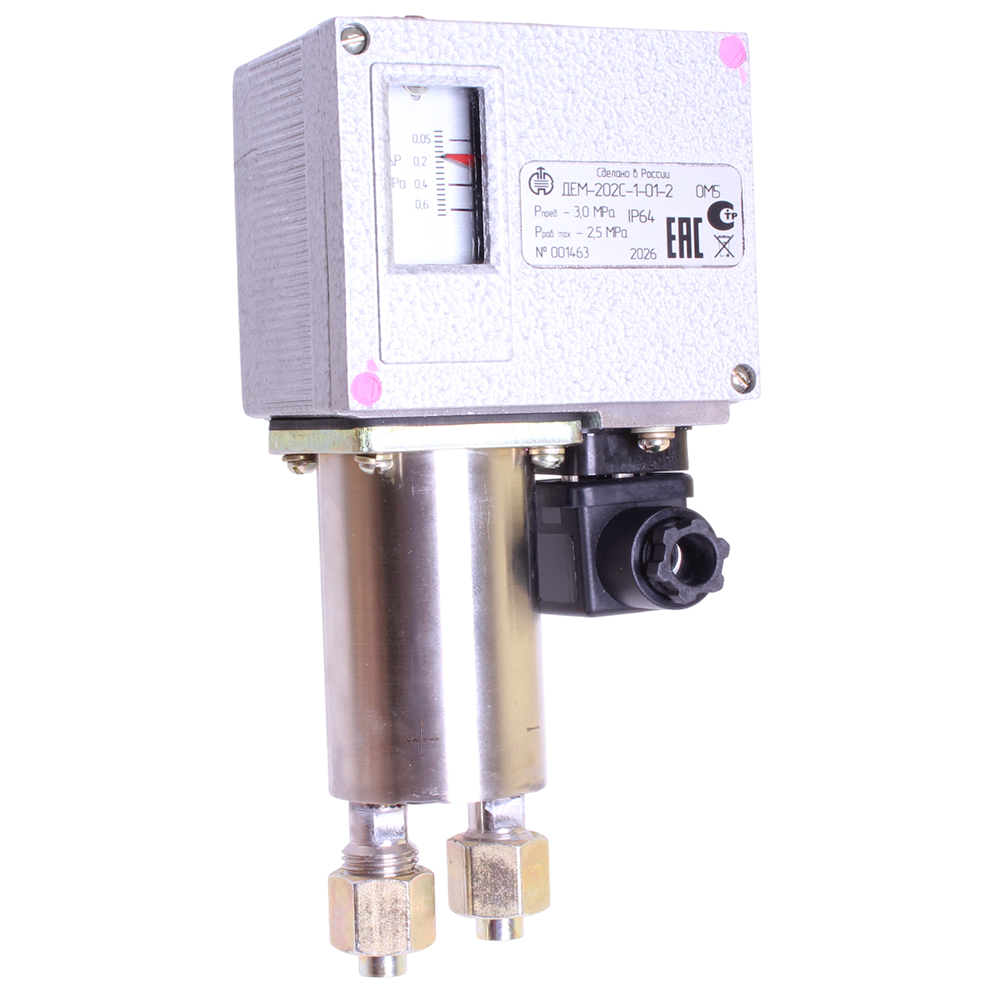

  • ДЕМ-102С-1-01-2

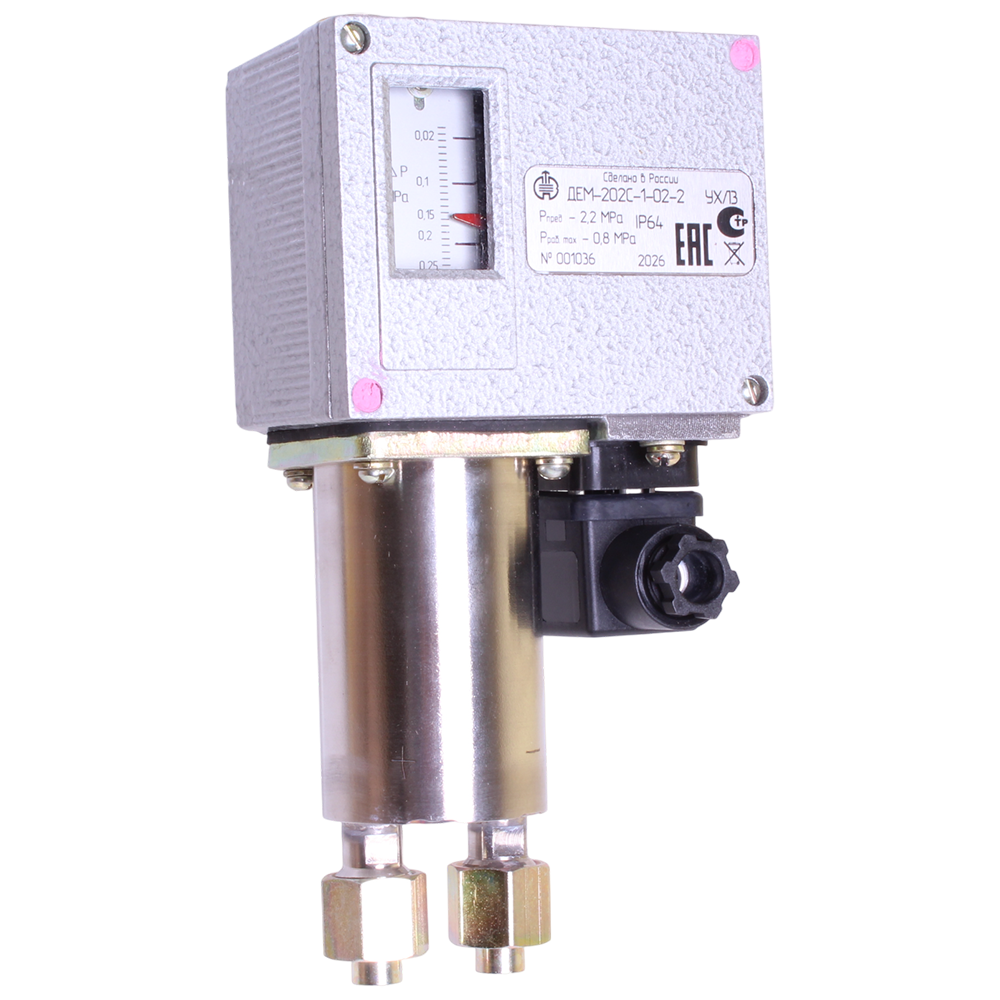

  • ДЕМ-102С-1-02-2

Стандартный комплект поставки

  • Датчик-реле давления ДЕМ-202С.
  • Паспорт.

Дополнительная комплектация, опции

  • Комплект монтажных частей К1.
