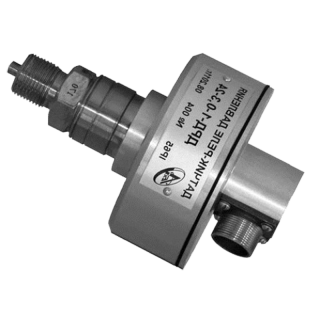

ДРД-1 датчики-реле давления

Скачать PDF

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Масла, Хладоны

Присоединение к процессу: М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Реле давления ДРД-1 предназначен для контроля и двухпозиционного регулирования давления жидких и газообразных сред в системах сигнализации, защиты управления дизелей и систем судов, подвижного состава железнодорожного транспорта, а также в холодильных установках и других систем.

Отличительными особенностями датчика ДРД-1 являются:

  • Мощное электромагнитное реле, позволяющее коммутировать электрические нагрузки без использования электромагнитных пускателей и контакторов.
  • Высокая устойчивость к динамическим нагрузкам (вибрация, удары, тряска), защищённость от воздействия пыли, воды и других факторов окружающей среды.
  • Датчик сохраняет свои характеристики при воздействии внешних постоянных магнитных полей с напряженностью до 40 А/м.
  • По метрологическим свойствам датчик-реле ДРД-1 относится к изделиям, не являющимся средством измерения, но имеющим точностные характеристики.

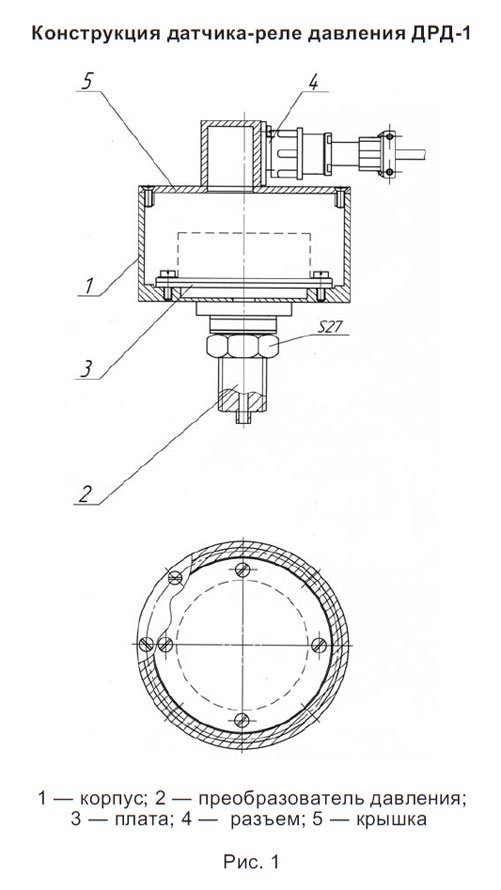

  • Принцип действия датчика заключается в сравнении значения давления контролируемой среды, преобразованного в постоянное напряжение, с заданным постоянным напряжением уставки.
  • Уставки датчика ДРД-1 задаются при выпуске (необходимо указать при заказе) или пользователем.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,6 МПа
Основная погрешность не более 3% от верхнего значения диапазона
Допустимая перегрузка (Перегрузочное давление) до 1,2 МПа
Климатическое исполнение (диапазон рабочих температур) УХЛ1.1
Исполнение по степени защиты IP65
Питание = 24 В, ~ 220 В

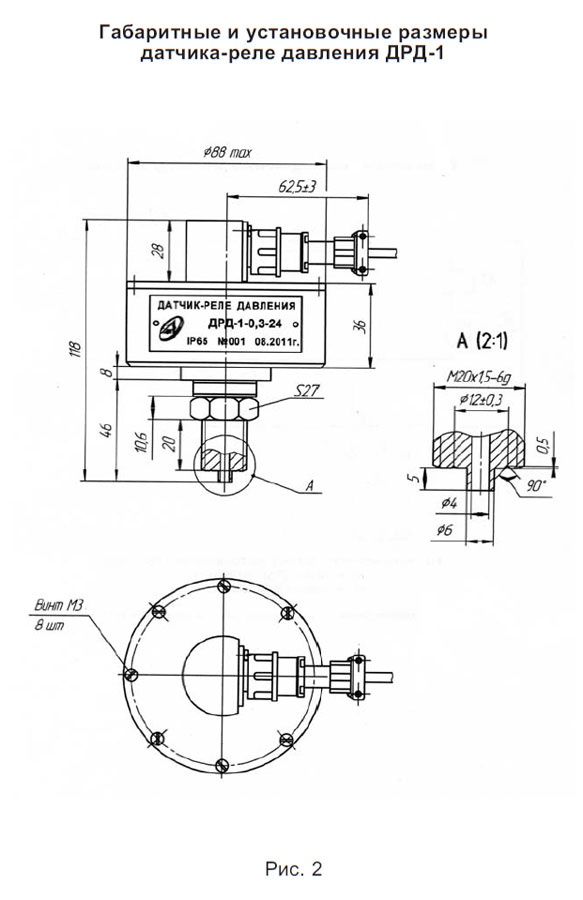

Габаритные размеры Ø 80×118 мм
Вес 0,5 кг

Структура обозначения, пример заказа

ДРД-1
-0,3
-24

Напряжение питания (В)

Уставка, МПа

Наименование датчика

Стандартный комплект поставки

  • Датчик-реле давления ДДР-1 1 шт.
  • Комплект монтажных частей 1 компл.
  • Руководство по эксплуатации 1 экз.
  • Паспорт 1 экз.
