MA реле давления мембранные

Скачать PDF

Вид давления: Избыточное давление, Разрежение

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вязкие жидкости

Выходной сигнал: Релейный

Присоединение к процессу: 1/2NPT, 1/4NPT, G1/2, G1/4

Маркировка взрывозащиты: 2ExdIICT4, 2ExdIICT6, нет

Описание

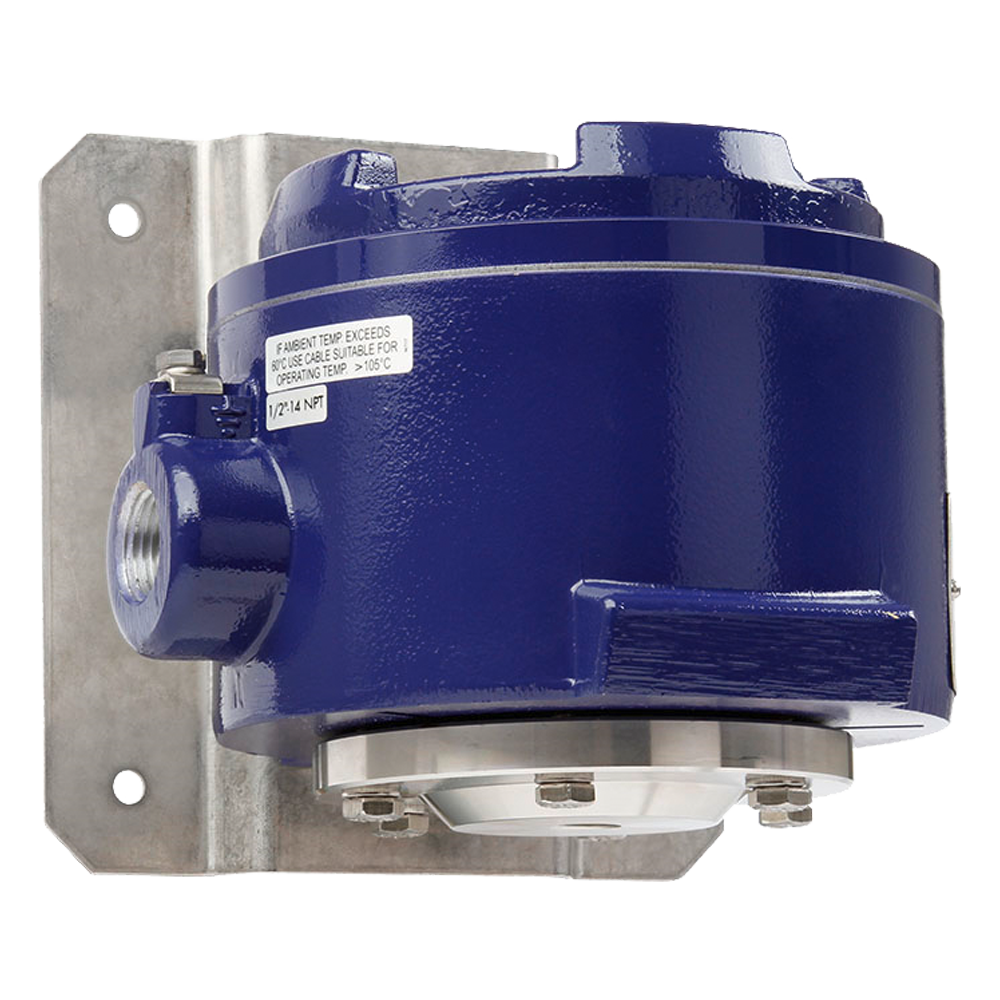

Взрывозащищенные мембранные реле давления MA предназначены для контроля давления и прямого подключения электрической нагрузки.

Области применения

Обеспечение безопасности общих технологических процессов перерабатывающих отраслей промышленности: химическая и нефтехимическая промышленность, нефтегазовая промышленность, энергетическая промышленность, включая АЭС, водоподготовка, горнодобывающая промышленность.

Особенности:

  • Взрывонепроницаемый корпус.
  • Для переключения электрических нагрузок наличие питания не требуется.
  • В стандартном исполнении мембранных переключателей давления MA все контактирующие с продуктом материалы изготавливаются из нержавеющей стали. Для применений, требующих максимально высокую защиту от коррозии, доступны варианты смачиваемых частей выполненных из PTFE или Monel.
  • В целях обеспечения гибкой работы, реле давления MA оснащены микропереключателями, которые позволяют коммутировать электрическую нагрузку до 15 А / AC 220 В напрямую.
  • Одна или две независимых уставки, SPDT или DPDT, воспроизводимость уставки ≤ 1% от диапазона.
  • Для небольших контактных нагрузок, таких как входные сигналы ПЛК, в качестве опции могут быть выбраны аргон заполненные микровыключатели с позолоченными контактами.
  • Благодаря использованию мембранной измерительной системы, реле давления MA обладают высокой прочностью и обеспечивают оптимальные рабочие характеристики.

Технические характеристики

Диапазон измерений (Пределы уставок) от 200 мбар, максимальное давление до 40 бар
Температура контролируемой среды -30…+85°C
Материалы изготовления Алюминиевый сплав, не содержащий медь, с эпоксидным покрытием (корпус)
Климатическое исполнение (диапазон рабочих температур) -40...+85°C
Исполнение по степени защиты IP66
Тип электроподключения Резьбовое присоединение (½NPT, ¾NPT, Gk½, Gk¾, M20x1,5); кабельный ввод неармированный; кабельный ввод армированный
Вес 3,2 кг

Варианты исполнений

  • Исполнение MA, MAB - измерительный элемент мембрана.
  • Исполнение MAG - измерительный элемент поршень с мембраной.
  • Исполнение MAH - измерительный элемент поршень.

Стандартный комплект поставки

  • MA реле давления мембранные.
  • Техническая документация.
