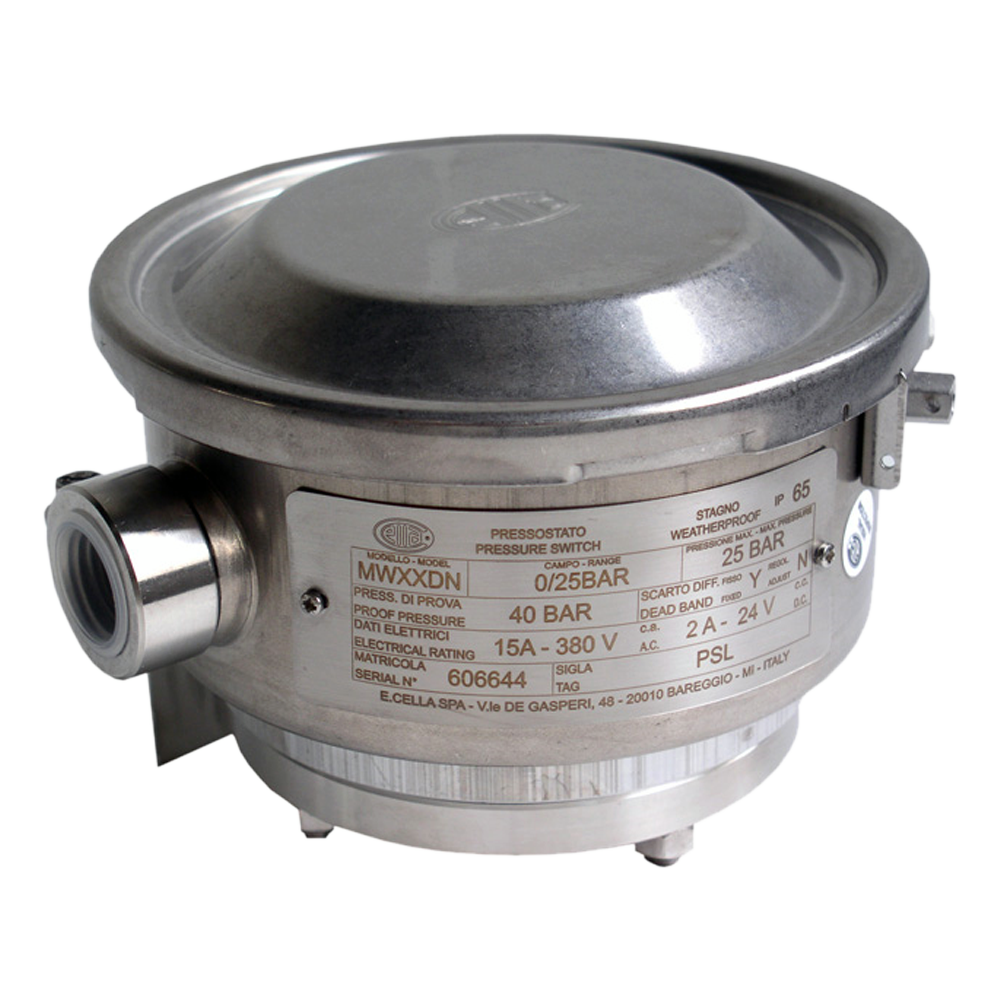

MW реле давления мембранные

Скачать PDF

Вид давления: Избыточное давление, Разрежение

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вязкие жидкости

Выходной сигнал: Релейный

Присоединение к процессу: 1/2NPT, 1/4NPT, G1/2, G1/4

Маркировка взрывозащиты: 2ExiaIICT4, 2ExiaIICT6, нет

Описание

Всепогодные мембранные реле давления MW предназначены для контроля давления и прямого подключения электрической нагрузки.

Области применения

Обеспечение общих технологических процессов: химическая и нефтехимическая промышленность, нефтегазовая промышленность, энергетическая промышленность, включая АЭС, водоподготовка, горнодобывающая промышленность.

Особенности:

  • В стандартном исполнении все смачиваемые части переключателей давления MW изготовлены из нержавеющей стали, если необходима стойкая защита от коррозии, есть исполнения мембранных реле давления MW со смачивающимися частями из Monel или с покрытием из PTFE и Hastelloy.
  • Реле давления MW снабжены микровыключателем, позволяющим напрямую подключать электрическую нагрузку до 20 А / АС 220 В. Для более низких значений коммутируемой мощности, например, для PLC, опционально можно выбрать микровыключатель, заполненный аргоном, с позолоченными контактами.
  • Воспроизводимость точки переключения < 1% от диапазона настройки.
  • Для диапазона настройки от 4 до 40 бар в качестве измерительного элемента используется поршень (замещает или дополняет мембрану). Компоненты данного исполнения, контактирующие с измеряемой средой и выполненные из нержавеющей стали, особенно подходят для применения с жидкими средами.
  • Возможно взрывозащищенное исполнение мембранных реле давления MW  - искробезопасная электрическая цепь.
  • Устройства могут иметь одну или две независимых точки переключения, максимально допустимая мощность переключения до 250 В, 20 A переменного тока.
  • Благодаря использованию мембранной измерительной ячейки, переключатели давления MW долговечны и обладают хорошими эксплуатационными характеристиками.

Технические характеристики

Диапазон измерений (Пределы уставок) от 16 мбар до 600 бар
Температура контролируемой среды -30…+85°C
Материалы изготовления Нержавеющая сталь 316L (корпус)
Климатическое исполнение (диапазон рабочих температур) -40...+85°C
Исполнение по степени защиты IP66
Тип электроподключения Резьбовое присоединение (½NPT, ¾NPT, G ½, G ¾, M20x1,5); кабельный ввод неармированный; кабельный ввод армированный; соединитель MIL, 7-штыревой
Вес 1,8 кг

Варианты исполнений

  • Исполнение MW, MWB - измерительный элемент мембрана.
  • Исполнение MWG - измерительный элемент поршень с мембраной.
  • Исполнение MWH - измерительный элемент поршень.

Стандартный комплект поставки

  • MW реле давления мембранные.
  • Техническая документация.
