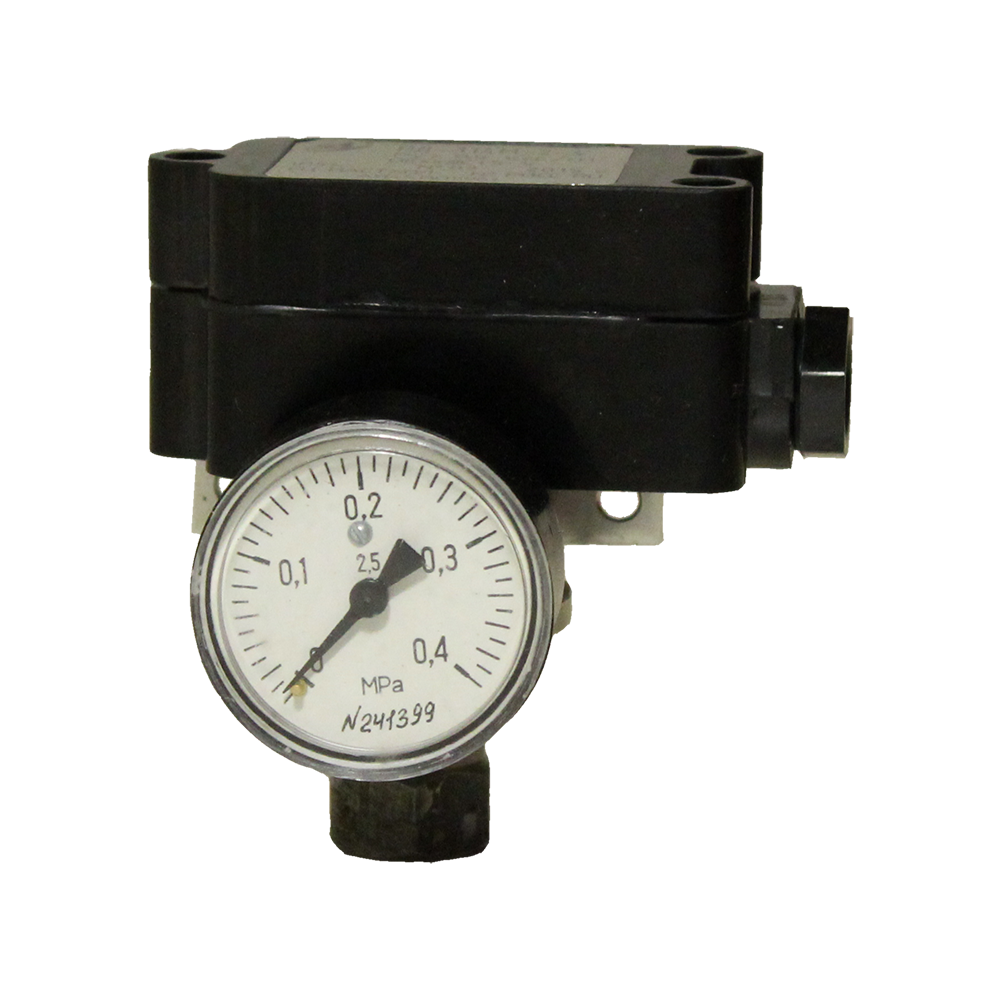

РД-314 реле давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М20х1,5

Маркировка взрывозащиты: 1ExiaIICT5

Цена (без учета НДС): По запросу руб.

Описание

Реле давления РД-314 предназначены для оснащения систем блокировки насосов. При достижении давлением перекачиваемой или затворной жидкости заданного значения (уставки) реле коммутирует электрические цепи сигнализации и блокировки насосных агрегатов. Реле может также использоваться для контроля давления жидких и газообразных сред в технологических процессах химической, нефтехимической, пищевой и других отраслях промышленности.

Реле РД-314 имеют маркировку взрывозащиты и могут использоваться в системах противоаварийной автоматической защиты (ПАЗ).

Технические характеристики

Диапазон измерений (Пределы уставок) 0,4-4 кгс/см2; 0,6-6 кгс/см2; 1,0-10 кгс/см2; 1,6-16 2,5-25 кгс/см2
Основная погрешность ±1,0; ±2,0; ±3,0; ±4,0% от верхнего предела диапазона давлений (оговаривается при заказе)
Климатическое исполнение (диапазон рабочих температур) У2
Исполнение по степени защиты IP54
Питание = 24 В
Габаритные размеры 38×86×103 мм
Вес 0,4 кг

Структура обозначения, пример заказа

РД-314
-4
-16

Верхний предел диапазона уставок

Состояние контактов в нормальных условиях - нормально замкнутые (Н.З.) или нормально разомкнутые (Н.Р.), присоединительный элемент:

1 – Н.З., штуцер;

2 – Н.Р., штуцер;

3 – Н.З., фланец;

4 – Н.Р., фланец

Конструктивные отличия:

М - с манометром;

Р - с разделительной мембраной;

РМ - с разделительной мембраной и манометром;

При отсутствие буквенных обозначений прибор поставляется без разделительной мембраны и манометра

Наименование реле

Варианты исполнений

Реле РД-314 выпускается во множестве модификаций:

  • Без разделительной мембраны или с разделительной мембраной.
  • Без манометра или с манометром.
  • Со штуцером или фланцем в качестве присоединительного элемента.
  • С нормально замкнутыми (Н.З.) или нормально разомкнутыми (Н.Р.) контактами.

Исполнения реле приведены в документе РД-314 реле давления. Конструктивные исполнения.

Стандартный комплект поставки

  • Реле давления РД-314 (исполнение по заказу) - 1 шт.
  • Комплект монтажных частей - 1 компл.
  • Руководство по эксплуатации - 1 экз.
  • Паспорт.
