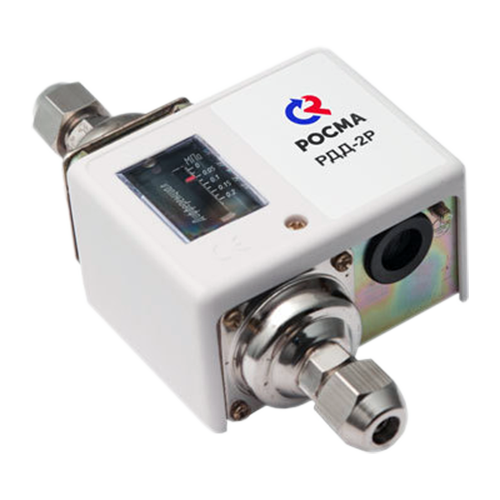

РДД-2Р реле разности давлений

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Масла, Хладоны

Присоединение к процессу: G1/4

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Реле перепада давления РДД-2Р (дифференциальное реле давления, реле разности давлений) предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 110°C (воздух, масло, вода, хладоны).

Принцип действия реле разности давлений РДД-2Р состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает одноплюсный перекидной контакт.

Основными параметрами дифференциального реле давления РДД-2Р выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.

Область применения реле перепада давления РДД-2Р: теплоснабжение, водоснабжение, вентиляция, машиностроение. Идеально подходят для регулировки потери давления в фильтрах в технике кондиционирования и вентиляции.

  • Воспроизводимость: ±2%.
  • Электрические характеристики: 8А ~220V / 16А ~110V.
  • Реле имеет однополюсный перекидной контакт.
  • Прибор устанавливается на приборную панель или с помощью кронштейна.

Технические характеристики

Диапазон измерений (Пределы уставок) 0,05-0,2 (0,03-0,05) МПа; 0,05-0,4 (0,06-0,2) МПа; 0,1-0,6 (0,06-0,2) МПа
Температура контролируемой среды -10...+110°C
Материалы изготовления Штуцер и накидная гайка - хромированная сталь 10
Кронштейн и механизм - анодированная сталь 10
Сильфон - медный сплав
Шкала - алюминий
Стекло - органическое
Исполнение по степени защиты IP42

Структура обозначения, пример заказа

РДД-2Р
-0,4 МПа
-G1/4

Резьба присоединения

Верхний предел измерений (диапазон показаний)

Наименование модели

Варианты исполнений

Наименование

Диапазон показаний, МПа

Дифференциал, МПа (фиксированный)

РДД-2Р-0,2 МПа

0,05…0,2

0,03…0,05

РДД-2Р-0,4 МПа

0,05…0,4

0,06…0,2

РДД-2Р-0,6 МПа

0,1…0,6

0,06…0,2
