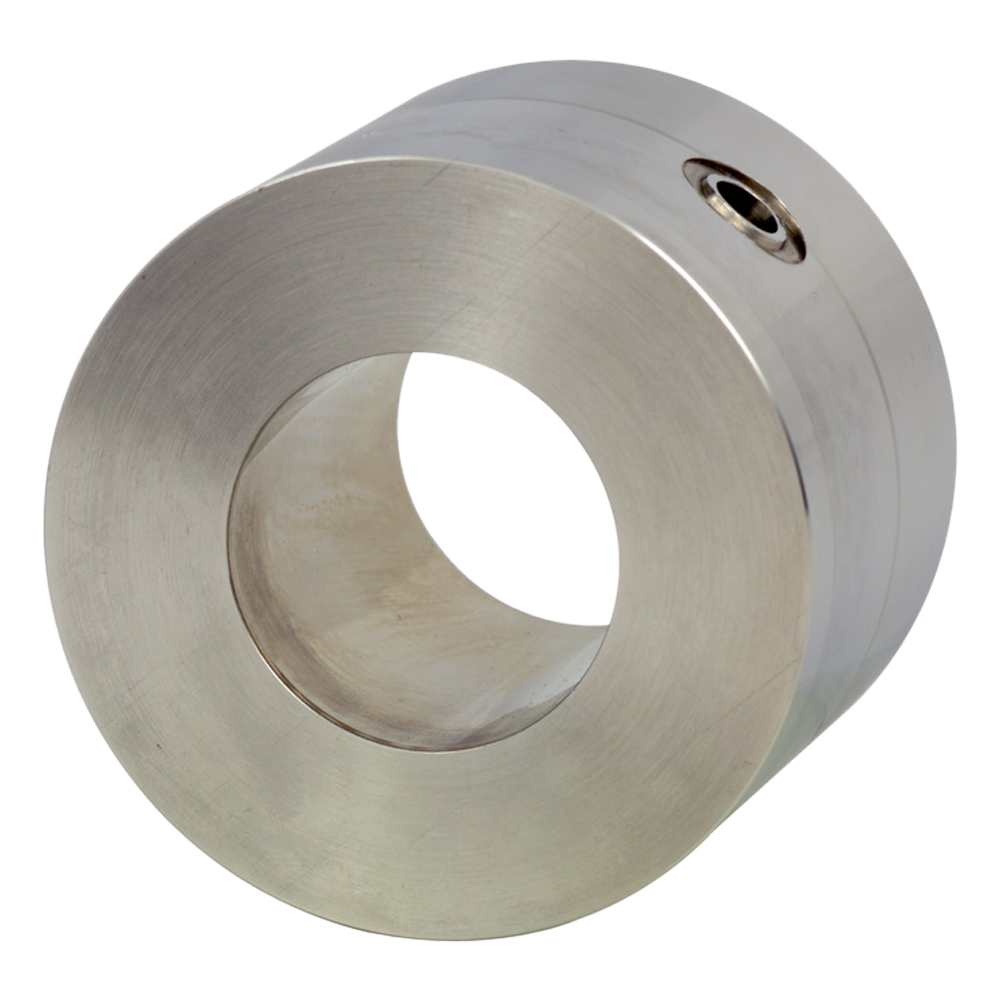

981.10 разделители мембранные трубные для фланцевых присоединений (сэндвич)

Скачать PDF

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Вязкие жидкости

Присоединение к процессу: Фланцевое

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трубные проточные мембранные разделители 981.10 для фланцевых присоединений ячеечного типа (сэндвич) применяются для измерения давления потока, чистых и агрессивных сред в химической и нефтехимической промышленности. Мембранные разделители 981.10 являются арматурой для датчиков давления.

Особенности:

Мембранные разделители 981.10 имеют круглую форму, без углов и кромок.
Предназначены для прямого, стационарного монтажа между двух фланцев в трубопровод.
Широкую область применения проточных разделителей 981.10 обеспечивают разнообразные решения по материалам исполнения.
Предпочтительная сборка с манометрами NS 63, 100, 160 или преобразователями давления.
Присоединение к измерительному прибору - манометры или преобразователи приварены напрямую, преобразователи давления с резьбовым переходником.
Заполняющая жидкость - KN2, силиконовое масло.

Технические характеристики

Диапазон измерений (Пределы уставок)	от 0...0,6 до 0...400 бар
Материалы изготовления	Нержавеющая сталь 316L (стандартно)
Вес	от 1,4 кг до 9,5 кг (в зависимости от исполнения)

Варианты исполнений

981.10 разделители мембранные трубные для фланцевых присоединений (сэндвич) различаются по:

Технологическому соединению (стандарт, номинальный размер, номинальное давление, форма уплотнительной поверхности).
Материалам компонентов, контактирующих с измеряемой средой.
Присоединению к измерительному прибору (прямое соединение или через капилляр, длина капилляра).

Стандартный комплект поставки

981.10 разделители мембранные трубные для фланцевых присоединений (сэндвич).
Техническая документация.

Дополнительная комплектация, опции

Технологическое соединение:
- Уплотнительные поверхности согласно EN 1092-1, форма B2 или согласно ASME B 16.5, RF 125 AA, 500AA, RFSF; EN 1092-1 паз и шип; выступ и впадина; ASME B 16.5 канавка стопорного кольца форма RJF.
- Гаситель пламени одобрен для зон класса 0.
Присоединение к измерительному прибору:
- Через капилляр, при заказе укажите длину капилляра;
- Охлаждающий элемент (при температуре технологического процесса >+140°C).
Материал компонентов, контактирующих со средой:
- Нержавеющая сталь 1.4435, 1.4541, 1.4571, 1.4462, сплавы Monel 400, Hastelloy C276, Inconel 600, Incoloy 825, тантал, сплав Hastelloy B2, C4, C22 и никель, покрытие PFA, покрытие из этиленового хлортрифторэтиленполимера (Halar®).
Капилляр:
- Стандартные длины от 1 до 15 м.
- Защитное покрытие капилляра мягким полиэтиленом или PTF.

Скачать документацию

Измерительные системы с мембранным разделителем. Руководство по эксплуатации.

981.10 разделители мембранные трубные для фланцевых присоединений (сэндвич). Типовой лист.
