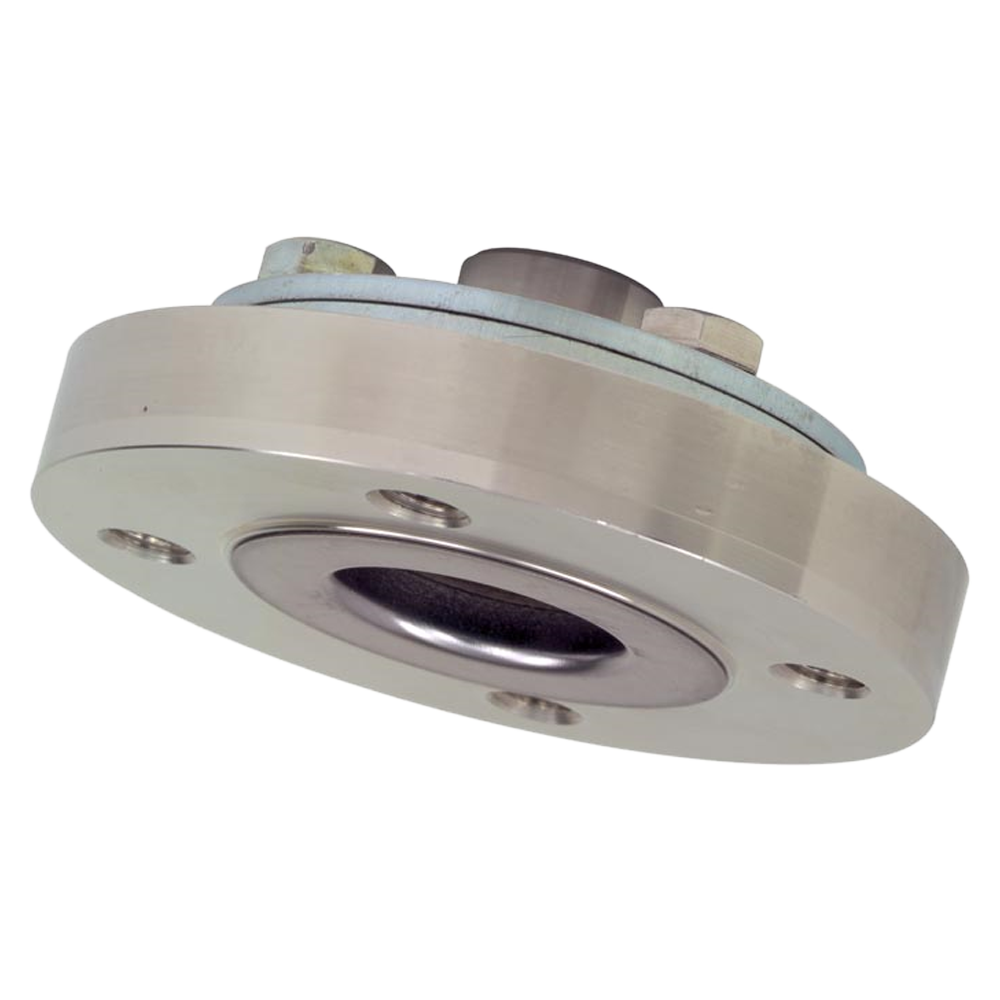

990.12 разделители мембранные с фланцевым присоединением

Скачать PDF

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вязкие жидкости

Присоединение к процессу: Фланцевое

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Мембранные разделители с фланцевым присоединением 990.12 предназначены для защиты измерителей давления в коррозийных, сильно вязких, кристаллизующихся или горячих средах под высоким давлением в химической и нефтехимической промышленности. Разделители мембранные с фланцевым присоединением 990.12 являются арматурой для датчиков давления.

Особенности:

  • Фланцевое присоединение к процессу в соответствие с EN/ASME DN 15,20,25 или NPS 1/2“, 3/4“, 1“.
  • Конструкция с внутренней мембраной из верхней и нижней, закрученных через проставку вместе, фланцев.
  • Широкое применения разделителей 990.12 обеспечивает возможность выбора различных типов присоединений и материалов.
  • Присоединение к средству измерения - верхний стопорный фланец, материал CrNI-Сталь 316L, G ½ внутреняя.
  • Мембрана изготовлена из CrNI-Стали 316L, сваренная с верхним стопорным фланцем, эффективный диаметр мембраны Mb 52 мм.
  • Присоединение к процессу измерения - нижний стопорный фланец, материал CrNI-Сталь 316L, фланцы DN 15, 20, 25 по
    EN 1092-1, уплотнения формы В1 или NPS 1/2“, 3/4“, 1“ по ASME B 16.5, RF 125...250 AA.
  • Сборные части: проставка, болты и винты: гальванизированная сталь макс. 200ºС.

Технические характеристики

Диапазон измерений (Пределы уставок) от 0...0,6 бар до 0...250 бар
Материалы изготовления Нержавеющая сталь 316L (стандартно)
Вес от 1,6 кг до 4,8 кг (в зависимости от исполнения)

Варианты исполнений

990.12 разделители мембранные с фланцевым присоединением различаются по:

  • Присоединению к процессу (стандарт, номинальный размер, рассчетное давление).
  • Материалу верхнего фланца, мембраны, нижнего фланца, сборочных частей и уплотнительного кольца.
  • Присоединение к средству измерения.

Стандартный комплект поставки

  • 990.12 разделители мембранные с фланцевым присоединением.
  • Техническая документация.

Дополнительная комплектация, опции

  • Верхний стопорный фланец (присоединение к средству измерения):
    • CrNI-Сталь 1.4541, 1.4571, титан.
    • Капилляр (сваренный с верхним фланцем).
    • Охлаждающий элемент для непосредственного присоединения манометра с температурой жидкости > 100°C.
  • Мембрана:
    • CrNi-Сталь 1.4571, 1.4435, 1.4539, 1.4541, 1.4462, гастеллой B2, C4, C276, монель 400, никель, инконель 600, инколой 825, тантал, титан, цирконий (верхняя часть -титан), серебрянные соединения макс.150°C, PTFE - до 260°C < +100 бар, PFA покрытие макс.260°C, ECTFE (Halar®) покрытие макс.150°C.
  • Уплотнительное кольцо:
    • PTFE (стандарт со специальным материалом мембраны) для макс.260°C.
    • металлическое уплотнение формы С, CrNi-Сталь 1.4571 посеребренные или инконелевое покрытие для макс. 400°C.
  • Нижний стопорный фланец (присоединение к процессу измерения):
    • Облицовка или прослойка из специального материала.
    • Другие фланцевые присоединения по запросу.
    • Уплотнения по EN 1092-1, форма B2  или по ASME B 16.5, RF 125 AA, 500AA, RFSF; EN 1092-1 шпунтовое соединение; проекция и выемка; ASME B 16.5 кольца формы RJF.
    • Пламягаситель для зоны 0.
    • Фронтальное присоединение.
  • Сборные части:
    • Проставка: CrNi-Сталь 1.4471 (для температур > +250°C).
    • Шестигранные болты и гайки: CrNi-Сталь, макс. 260°C.
    • Высокоэластичные сплавы стали, макс. до 400°C.
