990.29 разделители мембранные с фланцевым присоединением

Скачать PDF

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вязкие жидкости

Присоединение к процессу: Фланцевое

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

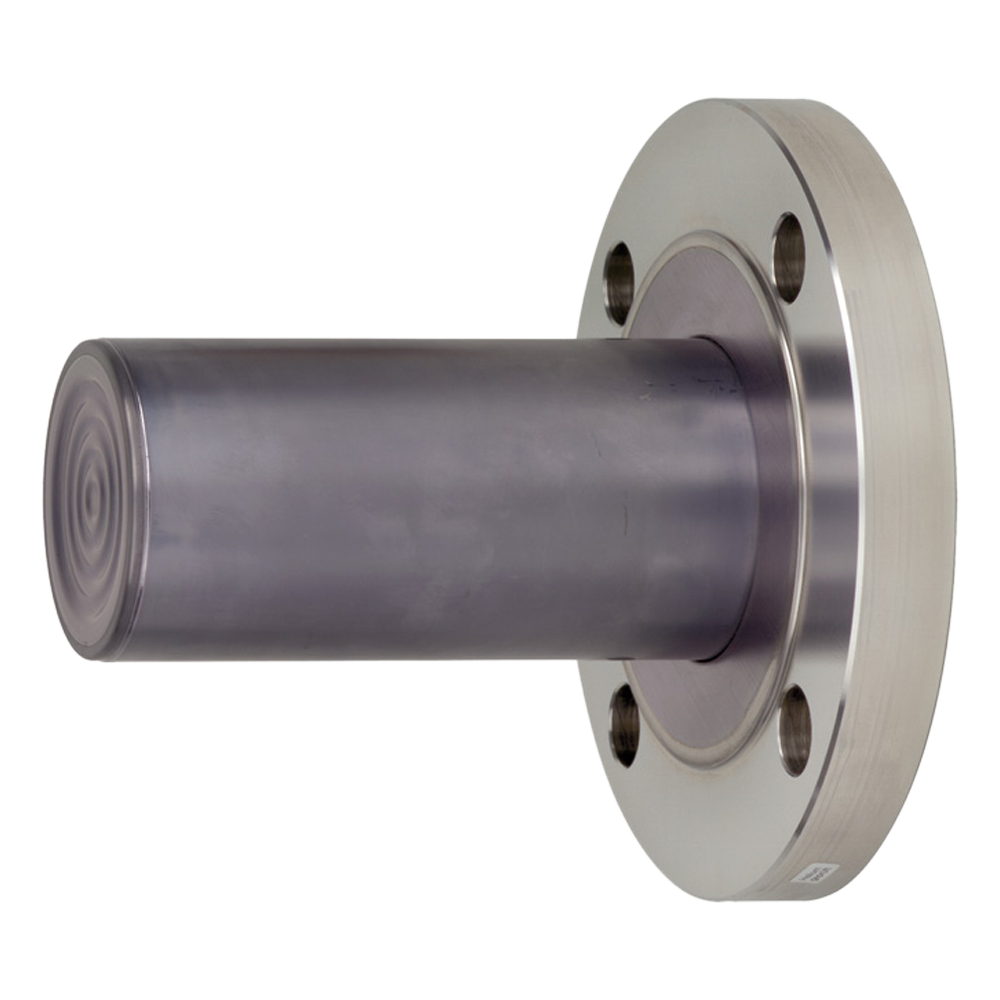

Тубусно-фланцевые разделители 990.29 с мембраной предназначены для защиты чувствительного элемента измерителей давления в коррозийных, сильно вязких, кристаллизованных средах, применяются для толстостенных или изолированных стенок резервуаров и трубопроводов. Разделители 990.29 являются арматурой для датчиков давления.

Особенности:

  • Тубусно-фланцевая конструкция, с внешне заваренной по контуру мембраной. Высота тубуса - 50, 100, 150 или 200 мм.
  • Для присоединения к процессу требуется дополнительный «слепой» фланец (не включен в комплект поставки).
  • Возможны все стандартные размеры и номинальные диаметры.
  • Исполнения из специальных материалов, материал мембраны выбирается отдельно.
  • Присоединение к средству измерения - CrNI-Сталь 316L, переходник G½ внутренний по EN 837-1, свариваемый с капилляром.
  • Капилляр с осевым входом из CrNI-Стали 1.4571, привариваемый, защищенный, материал защиты CrNI-Сталь 1.4301:
    • Стандартная длина: 1, 1.6, 2.5, 4, 5, 6, 7, 8 м.
    • Минимальный радиус загиба: 30 мм.

Технические характеристики

Диапазон измерений (Пределы уставок) до 40 бар
Материалы изготовления CrNI-Сталь 316 (стандартно)

Варианты исполнений

990.29 разделители мембранные с фланцевым присоединением различаются по:

  • Присоединению к процессу (стандарт, номинальный размер, расчетное давление, уплотнение).
  • Высота тубуса /материал частей, контактирующих со средой.
  • Присоединение к средству измерения (непосредственное или капиллярное, длина капилляра).

Стандартный комплект поставки

  • 990.29 разделители мембранные с фланцевым присоединением.
  • Техническая документация.

Дополнительная комплектация, опции

  • Присоединение к процессу:
    • Другие фланцевые присоединения по запросу.
    • Уплотнения по EN 1092-1, форма B2  или по ASME B 16.5, RF 125 AA, 500AA, RFSF; EN 1092-1 шпунтовое соединение; проекция и выемка.
    • ASME B 16.5 кольца формы RJF.
    • Одобренный  для Зоны 0, пламягаситель.
  • Присоединение к средству измерения:
    • Переходник со сварными или резьбовыми ниппелями.
    • Переходник G 1/2 внешняя резьба, для непосредственной установки манометра.
    • Различные переходники для непосредственной установки преобразователей давления.
    • Охлаждающий элемент для непосредственного присоединения манометра с температурой жидкости > 100°C.
  • Материал частей, контактирующей со средой:
    • CrNI-Сталь 1.4435, 1.4541, 1.4571, 1.4462, титан, гастеллой B3, C4, C276; монель 400, никель, инконель 600; иколой 825, тантал, CrNI-Сталь 316L с позолотой, около 25 микрон, PFA покрытие макс.260°C, ECTFE (Halar®) покрытие макс.150°C.
  • Капилляр:
    • Длина по заказу от 1 до 15 м.
    • Мягкий полиэтилен или PTFE.
