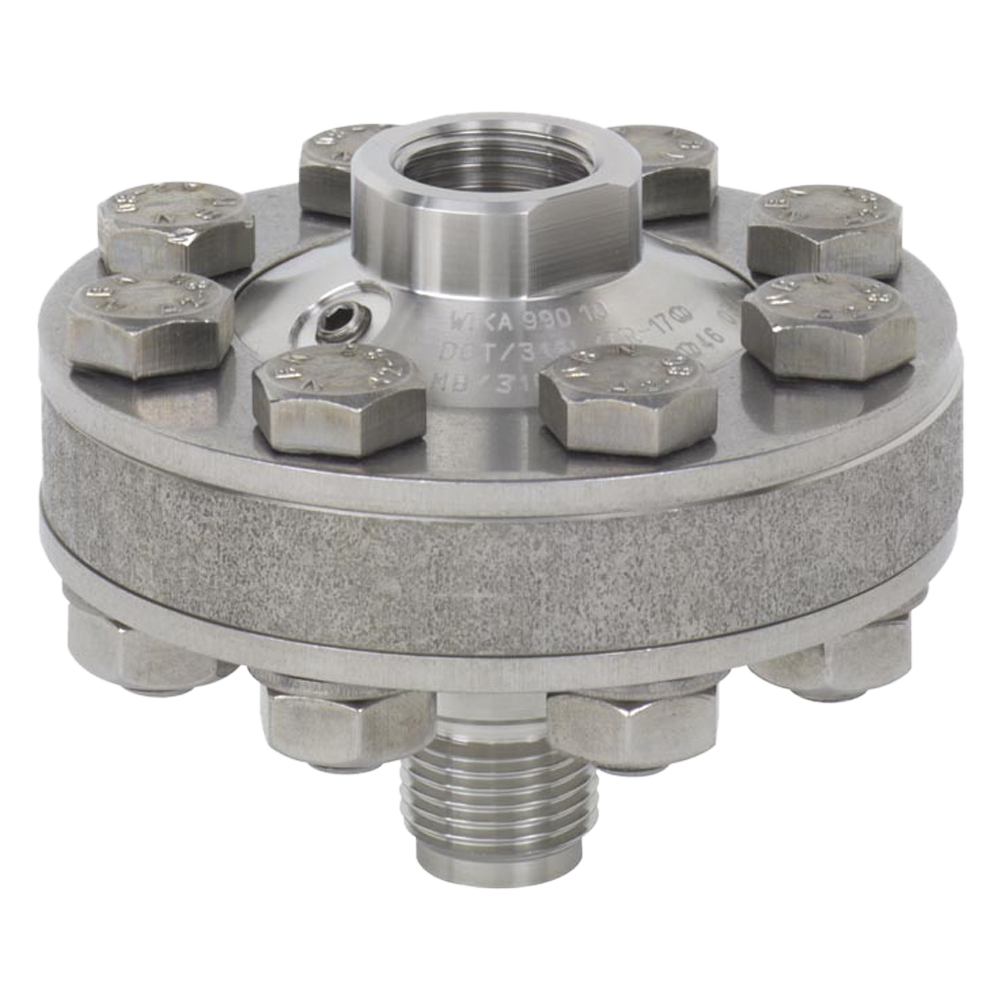

990.10 разделители мембранные с резьбовым присоединением

Скачать PDF

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вязкие жидкости

Присоединение к процессу: G1/2

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу pуб.

Описание

Мембранные разделители 990.10 с резьбовым присоединением используются для защиты чувствительного элемента измерительного прибора от агрессивных, вязких, кристаллизующихся, коррозийных, опасных для окружающей среды и токсичных сред. Относятся к арматуре для датчиков давления.

Мембранные разделители 990.10 находят применения, как правило, в перерабатывающих отраслях промышленности.

Особенности:

  • Среда достигает лишь наружной поверхности тонкой мембраны мембранного разделителя толщиной ~0,1 мм. Давление передается на измерительный прибор через передающую жидкость, которая находится внутри измерительной системы с мембранным разделителем.
  • Сборка мембранного разделителя 990.10  и измерительного прибора осуществляется путем прямого монтажа, также присоединение к процессу опционно возможно через охлаждающий элемент или гибкую капиллярную трубку.
  • Конструкция с внутренней мембраной, верхний и нижний фланцы свинчиваются вместе.
  • Верхний фланец, мембрана и нижний фланец разделителей 990.10 могут быть выполнены из одинаковых или различных материалов.

Технические характеристики

Диапазон измерений (Пределы уставок) до 250 бар; до 100 бар (нижний фланец с покрытием из тантала или PFA)
Температура контролируемой среды Стандартно: до +400°С. Опционно: до +300°С; до +260°С; до +150°С (в зависимости от исполнения материалов изготовления)
Материалы изготовления Стандартно: нержавеющая сталь. Опционно: покрытие ECTFE; покрытие PFA; сплав Duplex 220; сплав Superduplex; сплав Hastelloy; сплав Incone; сплав Incoloy; сплав Monel; никель; титан
Вес 1,3 кг (ном. давление 100 бар); 1,5 кг (ном. давление 250 бар)

Стандартный комплект поставки

  • 990.10 разделитель мембранный с резьбовым присоединением.
  • Техническая документация.

Дополнительная комплектация, опции

Технологические соединения:

  • Нижний фланец (технологическое соединение):
    • Специальные материалы, монолитные, либо с покрытием.
    • Нижний фланец с 1 или 2 промывочными соединением (-ми) 1/4 NPT, 1/8 NPT, G 1/8.
    • Зажимной винт на промывочном соединении.
  • Уплотнение:
    • Металлическая C-образная пружина.
    • Гальванизированная серебром нержавеющая сталь, макс. +400°C.
    • Металлическая C-образная пружина, сплав Inconel, макс. +400°C.
  • Прижимные детали:
    • 8 шестигранных болтов и гаек: сталь, термостойкая, до +400°C.
  • Присоединение к измерительному прибору:
    • G 1/2, G 1/4, 1/2 NPT или 1/4 NPT (внутренняя резьба).
  • Исполнение согласно NACE (MR 0175 или MR 0103).

Опции систем с мембранными разделителями:

  • Присоединение к измерительному прибору через охлаждающий элемент или капилляр.
  • Монтаж по технологии вакуумного сервиса (подходит для работы в условиях вакуума).
  • Более высокая степень очистки компонентов, контактирующих с измеряемой средой.
  • Разность высоты между точкой измерения и прибором для измерения давления с капилляром с градацией в метрах (максимально 7 м для силиконовых масел).
  • Мембранные разделители для монтажа в зоне класса 0:
    • С гасителем пламени.
    • С гасителем пламени и сертификатом PTB.
  • Монтажный кронштейн (необходим для присоединения к измерительному прибору через капилляр):
    • Форма H согласно DIN 16281, 100 мм, алюминий, цвет черный.
    • Форма H согласно DIN 16281, 100 мм, нержавеющая сталь.
    • Кронштейн для монтажа на трубу Ø 20...80 мм, сталь.
