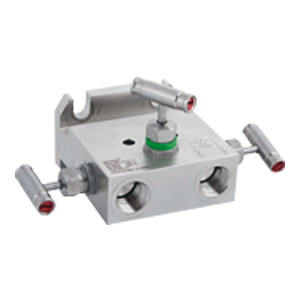

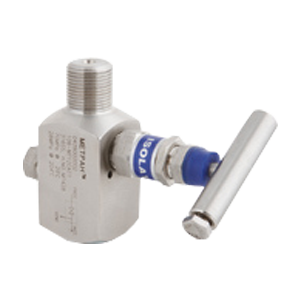

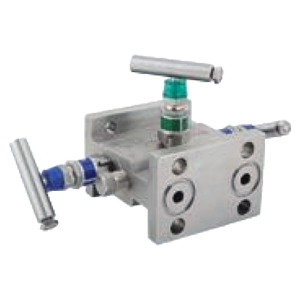

МЕТРАН-0104, МЕТРАН-0106 клапанные блоки

Скачать PDF

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Кислород

Присоединение к процессу: 1/2NPT, 1/4NPT, К1/2, М20х1,5, Фланцевое

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Клапанные блоки МЕТРАН-0104, МЕТРАН-0106 предназначены для подключения датчиков давления и других измерительных приборов к соединительным линиям автоматического контроля, регулирования и управления технологическими процессами. Блоки клапанные МЕТРАН-0104, МЕТРАН-0106 являются арматурой для датчиков давления.

Особенности МЕТРАН-0104, МЕТРАН-0106 :

  • Возможность калибровки датчика в условиях эксплуатации.
  • Заводская сборка с датчиком и поверка на герметичность.
  • Широкий выбор материалов уплотнений.
  • Малые габариты и вес арматуры не более 3 кг).
  • Компактная конструкция.
  • Специальное кислородное исполнение.

Технические характеристики

Диапазон измерений (Пределы уставок) до 40 МПа (для моделей 0104); до 68 МПа ( для моделей 0106)
Температура контролируемой среды 50°С; 100°С; 150°С; 200°С; 400°С (в зависимости от исполнения)
Материалы изготовления Нержавеющая сталь 12Х18Н10Т, 316 SST; сплав AlloyC-276
Климатическое исполнение (диапазон рабочих температур) -55...+85°C
Вес от 0,9 кг до 2,6 кг (в зависимости от исполнения)

Структура обозначения, пример заказа

МЕТРАН-0104
T
3
2
F
1
1
-
-
VC - D1 - 2 - L4

Дополнительные опции (см. Дополнительная комплектация, опции)

Гидравлическая схема: H1 - с дренажными клапанами; H2 - для подключения метрологического оборудования; H3 - с заглушкой 1/4 NPT

Кислородное исполнение - UC

Тип датчика для подсоединения: 1 - с традиционным фланцем; 2 - с традиционным фланцем для высокого давления

Материал уплотнений: 1 - фторопласт; 2 - графит; 3 - графитонаполненный фто- ропласт

Соединение с процессом: B - 1/2NPT внутренняя; C - М20х1,5 наружная; D - К1/2 внутренняя; F - фланцевое

Исполнение по материалам: 2 - нержавеющая сталь; 3 - сплав Alloy C-276

Тип клапанного блока: 2 - двухвентильный; 3 - трехвентильный; 5 - пятивентильный

Тип исполнения клапанного блока: T - традиционный; W - компактный

Наименование модели

Варианты исполнений

Модель КБ

Материал уплотни­тельных колец

Максимальное рабо­чее давление Рр, МПа

Максимальная температура рабочей среды, °С

0104 (0104МТ5; 0104МW5; 0104МТ3; 0104МW3; 0104МТ2)

Фторопласт (PTFE)

40

30

100

200

Графит

40

10

100

400

Графитонаполненный

40

100

фторопласт (PTFE)*

30

150

Фторопласт (PTFE)

68

30

50

200

0106 (0106МТ2; 0106МТ1)

Графит

68

10

50

400

Графитонаполненный

40

100

фторопласт (PTFE)*

30

150

* Применяется только для опции с кодом UC (кислородное исполнение).

Стандартный комплект поставки

  • Клапанный блок МЕТРАН-0104 или МЕТРАН-0106 (в соответствии с заказом).
  • Техническая документация.

Дополнительная комплектация, опции

Клапанные блоки МЕТРАН-0104

  • Монтажные кронштейны:
    • VC - кронштейн из углеродистой стали для крепления КБ на трубе.
    • VS - кронштейн из нержавеющей стали для крепления КБ на трубе.
  • Монтажные части:
    • D0 - ниппель с накидной гайкой М20х1,5, для соединения по наружному диаметру трубы 14 мм (только с кодом соединения с процессом С).
    • D1 - монтажный фланец с резьбовым отверстием К1/4 (только с кодом соединения с процессом F).
    • D2 - монтажный фланец с резьбовым отверстием К1/2 (только с кодом соединения с процессом F).
    • D3 - монтажный фланец с резьбовым отверстием 1/4NPT (только с кодом соединения с процессом F).
    • D4 - монтажный фланец с резьбовым отверстием 1/2NPT (только с кодом соединения с процессом F).
    • D5 - монтажный фланец с ниппелем с накидной гайкой М20х1,5, для соединения по наружному диаметру трубы 14 мм (только с кодом соединения с процессом F).
    • D6 - ниппель для соединения по наружному диаметру трубы 14 мм (только с кодом соединения с процессом F).
    • D9 - комплект (крепежные детали) для крепления КБ к датчику (входит во все комплекты монтажных частей – D0-D6).
  • Материал монтажный частей:
    • 2 - сталь 316 SST;
    • 3 - углеродистая сталь с покрытием (только для кода монтажных частей D0, D5, D6).
    • 5 - углеродистая сталь низкотемпературная (09Г2С) (только для кода монтажных частей D0, D5, D6).
  • Болты:
    • L4 - болт SST с резьбой М10;
    • L8 - болт SST с резьбой 7/16-20UNF (только для типа датчика для подсоединения с кодом 2).
  • Exp - экспорт.


Клапанные блоки МЕТРАН-0106

  • Монтажные части:
    • D5 - монтажный фланец с ниппелем с накидной гайкой М20х1,5, для соединения по наружному диаметру трубы 14 мм (только типа соединения с датчиком с кодами В и С, только для датчиков CG, CGR).
    • 2F - ниппель с накидной гайкой М20х1,5 (только для соединения с процессом с кодом С, только для датчиков TA, TG, TAR, TGR).
  • Материал монтажных частей:
    • 2 - сталь 316 SST.
    • 3 - углеродистая сталь.
    • 5 - углеродистая сталь низкотемпературная (09Г2С).
  • Exp - экспорт.
