РС рукава соединительные

Скачать PDF

Присоединение к процессу: М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Рукав соединительный РС предназначен для отвода измерительного прибора (датчиков давления, манометров) от точки отбора давления, с целью защиты его от влияния повышенных температур измеряемой среды и вибраций технологического оборудования и трубопроводов. Рукава соединительные РС являются арматурой для датчиков давления.

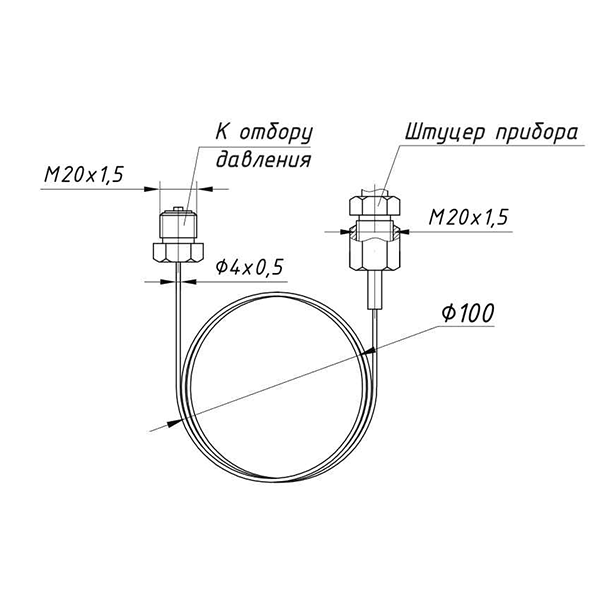

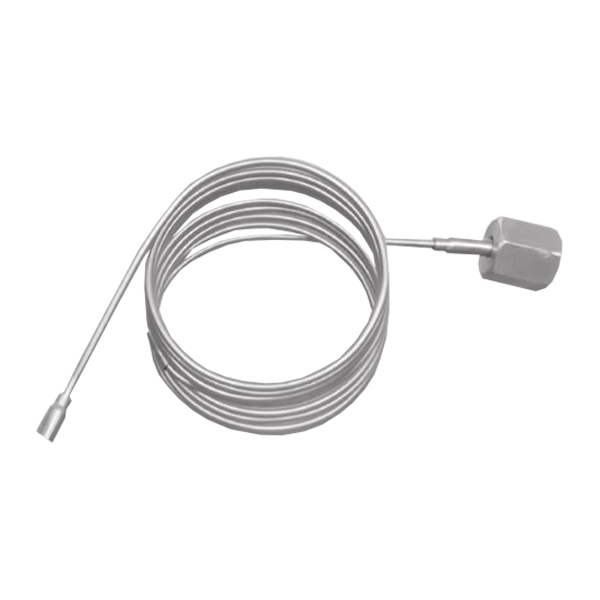

Рукав РС поставляется в согнутом кольцами виде. При установке рукав можно выпрямлять и изгибать в произвольное положение с радиусом изгибов не менее 50мм.

Если перед измерительным прибором оставить одно или более колец, они образуют сифон, в котором скапливается конденсат, защищающий чувствительный элемент от попадания в него горячего пара, что позволяет измерять давление паровых сред с температурой до 250°С.

Длина соединительного рукава РС (кратна одному метру) в развернутом виде - до 5 м. По согласованию с заказчиком возможно изменение длины рукава.

Технические характеристики

Температура контролируемой среды До 250°С
Материалы изготовления Сталь 12Х18Н10Т
Климатическое исполнение (диапазон рабочих температур) УХЛ2

Структура обозначения, пример заказа

РС
-3

Материал прокладок: М - медь, П - паронит

Длина рукава в метрах

Наименование прибора

Стандартный комплект поставки

В комплект поставки входят 2 прокладки диаметром 18х6 из паронита ПМБ–1–1,0 ГОСТ 481–80 или меди ГОСТ 859–78.
