Сосуды разделительные

Скачать PDF

Присоединение к процессу: R1/2, К1/2

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

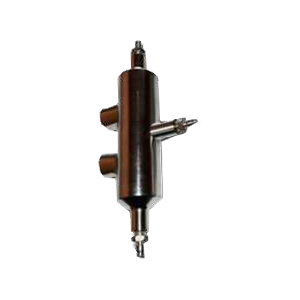

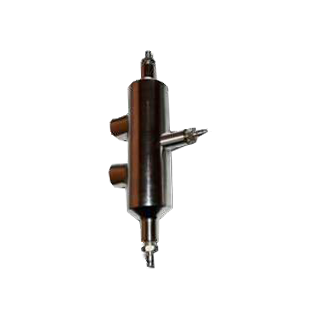

Сосуды разделительные СР предназначены для защиты внутренних полостей датчиков от непосредственного воздействия измеряемых агрессивных сред путем передачи давления через разделительную жидкость. Разделительные сосуды являются арматурой для датчиков давления.

Технические характеристики

Максимальное рабочее давление 6,3; 10; 25; 40 МПа
Материалы изготовления Сталь 20 с цинковым покрытием

Сталь 12Х18Н10Т

Структура обозначения, пример заказа

СР
-6,3
-5
-01
-Ац
-K1/2

Присоединительная резьба:
R1/2 (только для исполнений 2, 4)
K1/2 (только для исполнений 2, 4)
Обозначение отсутствует - ниппельное соединение навертное

Материал изготовления:
Б - Сталь 12Х18Н10Т
Ац - Сталь 20 с цинковым покрытием

Исполнение по объему сосуда (см. документ "Конструктивные исполнения")

Исполнение по способу присоединения к импульсным линиям (см. документ "Конструктивные исполнения")

Условное давление, МПа

Наименование модели

Варианты исполнений

Модификации разделительных сосудов разделяются в зависимости от величины условного рабочего давления, способа присоединения к импульсным линиям и объему.
