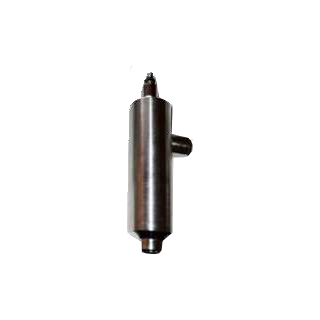

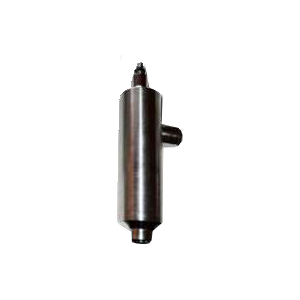

Сосуды уравнительные

Скачать PDF

Присоединение к процессу: R1/2, К1/2

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Сосуды уравнительные СУ предназначены для поддержания постоянного уровня жидкости в одной из двух соединительных линий при измерении уровня жидкости в резервуарах с использованием датчиков разности давлений. Сосуды уравнительные являются арматурой для датчиков давления.

Технические характеристики

Максимальное рабочее давление	6,3; 10; 25; 40 МПа
Материалы изготовления	Сталь 20 с цинковым покрытием Сталь 12Х18Н10Т

Структура обозначения, пример заказа

СУ

-10

-0

-01

-Ац

-K1/2

Присоединительная резьба:
R1/2 (только для исполнений 2)
K1/2 (только для исполнений 2)
Обозначение отсутствует - ниппельное соединение навертное

Материал изготовления:
Б - Сталь 12Х18Н10Т
Ац - Сталь 20 с цинковым покрытием

Исполнение по объему сосуда (см. документ "Конструктивные исполнения")

Исполнение по способу присоединения к импульсным линиям (см. документ "Конструктивные исполнения")

Условное давление, МПа

Наименование модели

Варианты исполнений

Модификации уравнительных сосудов разделяются в зависимости от величины условного рабочего давления, способа присоединения к импульсным линиям и объему.

Скачать документацию

Сосуды уравнительные. Конструктивные исполнения.
