Сосуды уравнительные конденсационные

Скачать PDF

Присоединение к процессу: R1/2, К1/2

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

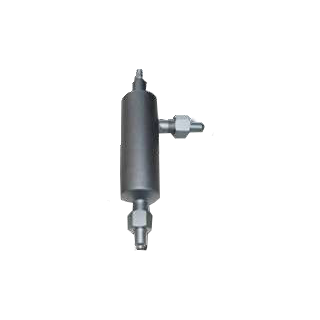

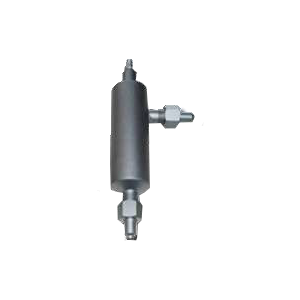

Сосуды уравнительные конденсационные СК предназначены для поддержания постоянства и равенства уровней конденсата в соединительных линиях, передающих перепад давления от диафрагмы к датчикам разности давления при измерении расхода пара. Уравнительные сосуды СК являются арматурой для датчиков давления.

Технические характеристики

Максимальное рабочее давление 4; 10; 25; 40 МПа
Материалы изготовления Сталь 20 с цинковым покрытием; сталь 12Х18Н10Т

Структура обозначения, пример заказа

СК
-40
-4
-02
-K1/2

Присоединительная резьба:
R1/2 (только для исполнений 2)
K1/2 (только для исполнений 2)
Обозначение отсутствует - ниппельное соединение навертное

Материал изготовления:
Б - Сталь 12Х18Н10Т
Ац - Сталь 20 с цинковым покрытием

Исполнение по объему сосуда (см. документ "Конструктивные исполнения")

Исполнение по способу присоединения к импульсным линиям (см. документ "Конструктивные исполнения")

Условное давление, МПа

Наименование модели

Варианты исполнений

Модификации уравнительных конденсационных сосудов разделяются в зависимости от величины условного рабочего давления, способа присоединения к импульсным линиям и объему.
