AIP p20 DELTA Тип 403022 преобразователи давления

Скачать PDF

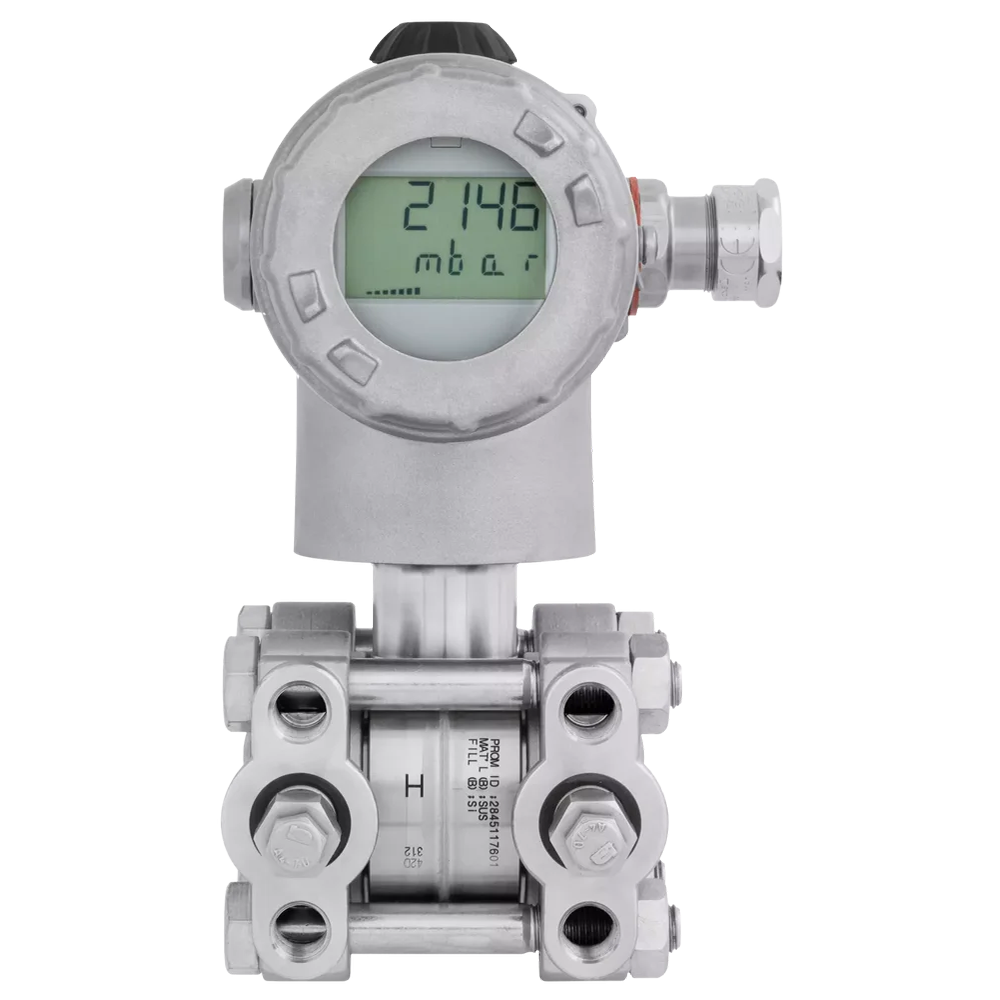

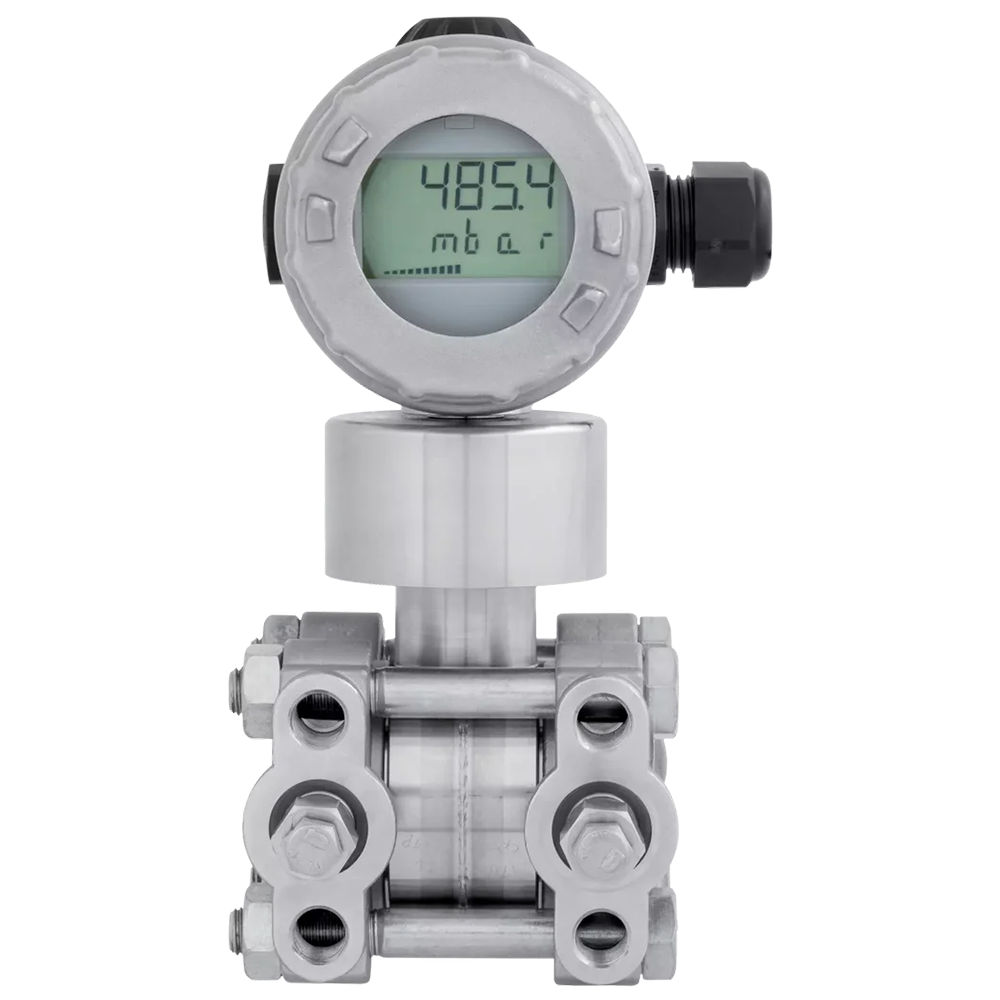

AIP p20 DELTA Тип 403022 преобразователь разности давления

Вид давления: Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, Токовый 4-20 мА

Присоединение к процессу: 2 х 1/4-18 NPT

Маркировка взрывозащиты: II 1 D Ex iaD 20 T105°C, II 1 G Ex ia IIC T4, нет

Цена (без учета НДС): по запросу руб.

Заказать

Описание

Преобразователь разности давления AIP p20 DELTA для измерения перепада давления газов, паров и жидкостей. Встроенный ЖК-дисплей отображает измеряемую величину и данные прибора.

Корпус и датчики изготовлены из высококачественной нержавеющей стали. Преобразователь отвечает широкому спектру требований, связанных с передними равнопроходными соединениями под давлением. Кроме того, для специальных технологических применений имеется возможность подключения к выносным мембранным разделителям.

Преобразователь является программируемым, что позволяет оптимально настраивать его для решения различных измерительных задач. Для настройки через интерфейсы имеется удобный HART-интерфейс. Местное ручное управление легко и быстро осуществляется с помощью поворотной кнопки.

Приборы, имеющие взрывобезопасное исполнение Ex ia (искробезопасная цепь), допускаются к эксплуатации во взрывоопасных зонах.

Технические характеристики

Диапазон измерений (Пределы уставок)	-10 мбар ... 100 бар (в зависимости от модели прибора)
Основная погрешность	±0,1%; ±0,2%; ±0,5%
Температура контролируемой среды	-40…+110 °C
Климатическое исполнение (диапазон рабочих температур)	-55...+85°C, -55…+60 °C
Исполнение по степени защиты	IP66, IP67
Питание	11.5 … 28 В DC, 11.5 … 36 В DC
Тип электроподключения	круглый штекер, M12x1; кабельный ввод, пластик (не в сочетании с ATEX Ex ia); кабельный ввод, металл

Структура обозначения, пример заказа

403022/0-0

-2

-93

-20-1-1

-532

-410-511

-20-1

/100

Типовые дополнения:
044 - всегда по умолчанию;
100 - пользовательская установка (требуемые установки указать открытым текстом);
226 в соответствии с требованиями ТР ТС;
633 c креплением к стенам и трубам;
634-с TAG-номером (указывать)

Материал подключения к процессу:
20 - нержавеющая сталь
Заполнение измерительной системы:
1 - силиконовое масло;
2 - галогенизированное масло

Выход:
410 - 4…20 мА, 2-х проводный с HART
Подключение к процессу:
511 - 2 х 1/4-18 NPT, согласно EN 837;
998 - пригодно для подключения к мембранному разделителю

Номинальный диапазон измерения:
530 -10…+10 мбар, перепад давления;
531 -1…+1 бар, перепад давления;
532 0…+1 бар, перепад давления;
533 -1…+6 бар, перепад давления;
534 -1…+100 бар, перепад давления

Материал крышки:
20 - нержавеющая сталь;
85 - пластик
Индикатор:
0 - без индикатора;
1 - с индикатором
Управление:
0 - без кнопки управления;
1- с кнопкой управления

Электрическое подключение:
36 - круглый штекер, M12x1;
82 - кабельный ввод, пластик (не в сочетании с ATEX Ex ia);
93 - кабельный ввод, металл

Корпус:
1 - короткий, нержавеющая сталь, с эл. подключением М12х1;
2 - длинный, нержавеющая сталь, с кабельным вводом;
3 - прецизионное литье, с кабельным вводом

Наименование модели - AIP p20 DELTA тип 403022/
Дополнение к базовому типу:
0 - нет;
9 - специальное исполнение
Взрывозащита:
0 - отсутствует;
1 - взрывозащищенный Ex ia (Не производится с кабельным вводом из пластика, крышки из пла

Стандартный комплект поставки

Преобразователь давления AIP p20 DELTA Тип 403022.
Руководство по эксплуатации.

Дополнительная комплектация, опции

HART- модем.
Барьер искробезопасности.
Мембранные разделители (устанавливаются на заводе и от преобразователя давления отсоединяться не должны).

Скачать документацию

AIP p20 DELTA Тип 403022 преобразователь разности давления. Руководство по эксплуатации.
