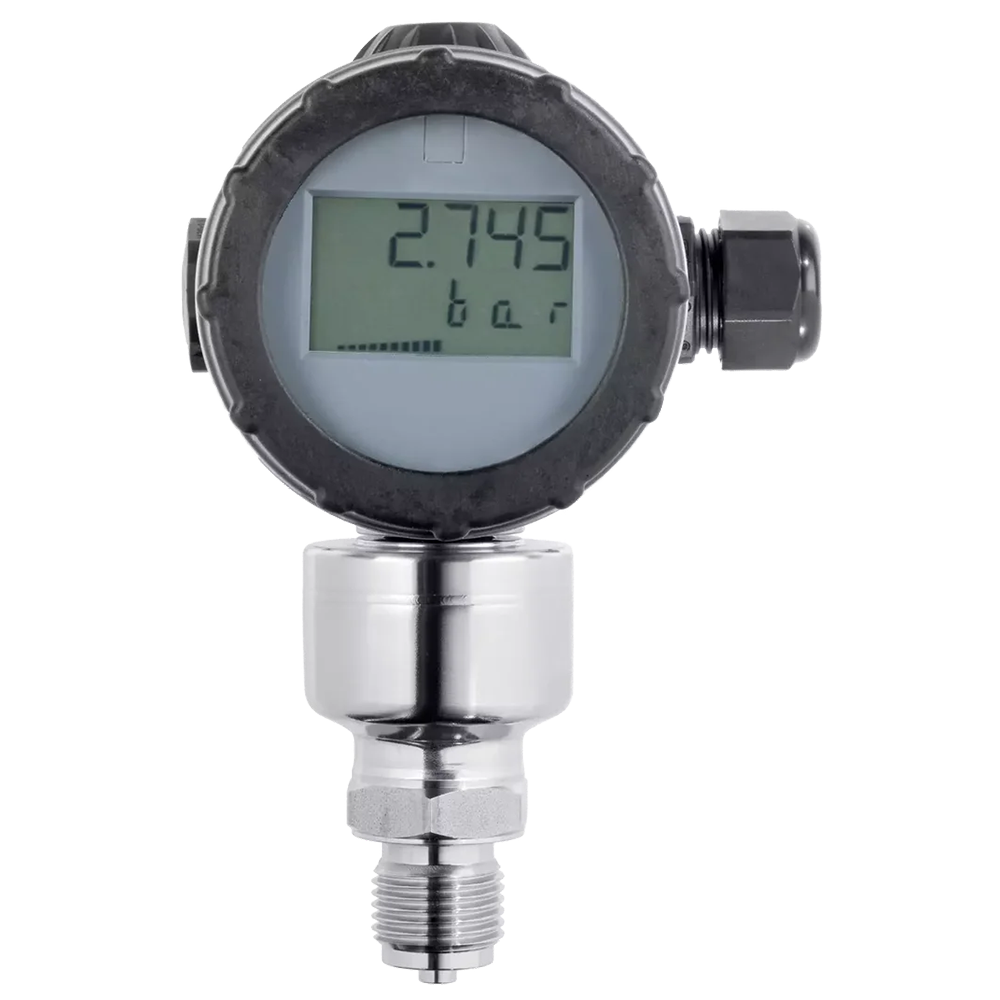

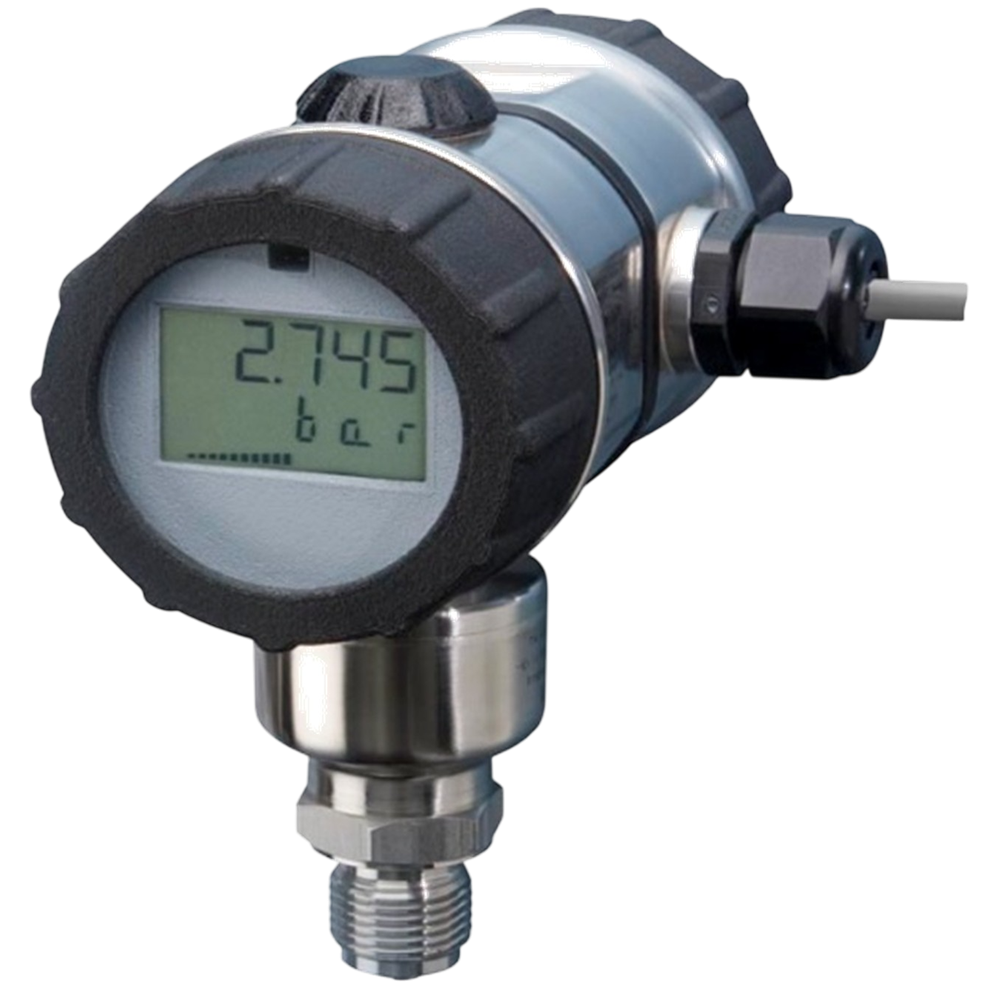

AIP p20 Тип 403025 преобразователи давления

Скачать PDF

Вид давления: Абсолютное давление, Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, Токовый 4-20 мА

Присоединение к процессу: 1/2-14 NPT, G1/2, М20х1,5

Маркировка взрывозащиты: 0Ex ia IIC T6…T3 Ga Х, нет

Цена (без учета НДС): по запросу руб.

Заказать

Описание

Преобразователь давления AIP p20 служит для измерения относительного и абсолютного давлений газов, паров и жидкостей. Выходной сигнал представляет собой значение постоянного тока (4 – 20 мА), пропорциональный входному давлению.

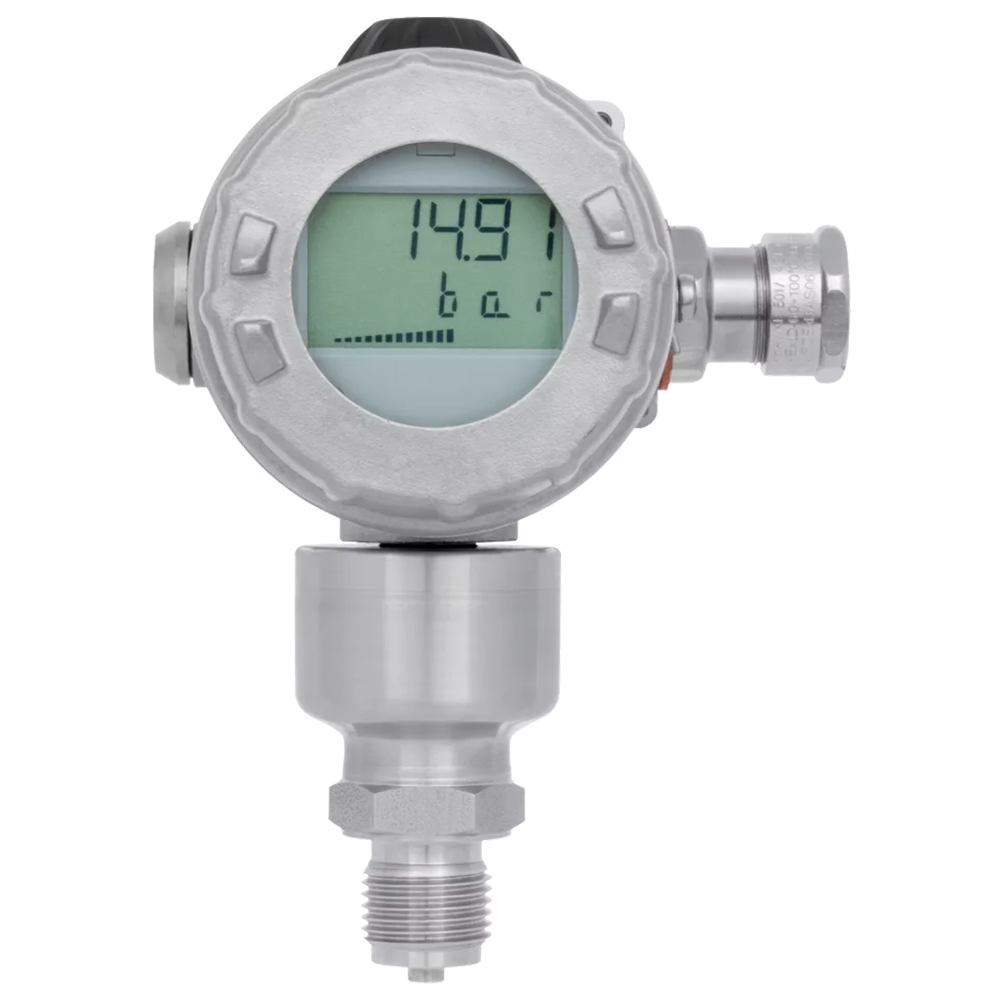

Преобразователь давления во взрывобезопасном исполнении "Ex" предназначен для использования во взрывоопасных зонах.

Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Упругая деформация чувствительного элемента преобразуется в электрический сигнал, который поступает в электронный блок и преобразуется в унифицированный аналоговый выходной сигнал постоянного тока, совмещенный с цифровым выходным сигналом HART или в унифицированный аналоговый выходной сигнал напряжения постоянного тока.

Технические характеристики

Диапазон измерений (Пределы уставок)	-600 мбар ... 100 бар (в зависимости от модели прибора)
Основная погрешность	±0,1%; ±0,2%; ±0,5%
Температура контролируемой среды	-40 … +120 °C (Для взрывозащищенного исполнения Ex ia: -40 … +115 °C)
Климатическое исполнение (диапазон рабочих температур)	-55 … +50 °C, -55 … +65 °C, -55...+85°C
Исполнение по степени защиты	IP66, IP67
Питание	11.5 … 28 В DC, 11.5 … 36 В DC
Тип электроподключения	Цилиндрический штекер M12x1; кабельный ввод, пластик; кабельный ввод, металл

Структура обозначения, пример заказа

AIP-p20-403025/0-0

-2

-93

-20-1-1

-495

-410-583

-1

-20-01

/691

Типовые дополнения:
100-заводское программирование по заказу (требуемые установки указать открытым текстом);
226-в соответствии с требованиями тех.регламента Таможенного Союза;
634-с TAG-номером (указывать);
691-улучшенная защита

Материал подключения к процессу:
20 - нержавеющая сталь (CrNi)
Заполнение измерительной системы:
00 - без заполнения (только для диапазона 516);
01 - силиконовое масло

Температура измеряемой среды: до 120°С (Для взрывозащищенного исполнения Ex ia максимальная температура измеряемой среды 115°С)

Выход:
410 - 4…20 мА, 2-х проводный с HART
Подключение к процессу:
504 - G1/2" по DIN EN 837;
512 - 1/2"- 14 NPT по DIN EN 837;
583 - M20x1,5 по ГОСТ

Номинальный диапазон измерения:
450 -600…600 мбар (относительное давление);
513 -1…4 бар (относительное давление);
514 -1…25 бар (относительное давление);
515 -1…100 бар (относительное давление);
516 -1…600 бар (относительное давление)

Материал крышки:
20 - нержавеющая сталь;
85 - пластик
Индикатор:
0 - без индикатора;
1 - с индикатором
Управление:
0 - без кнопки управления;
1- с кнопкой управления

Электрическое подключение:
36 - цилиндрический штекер M12x1;
82 - кабельный ввод, пластик;
93 - кабельный ввод, металл

Корпус:
1 - короткий, нержавеющая сталь, с эл. подключением М12х1;
2 - длинный, нержавеющая сталь, с кабельным вводом;
3 - прецизионное литье, с кабельным вводом

Наименование модели - AIP p20 тип 403025/
Дополнение к базовому типу:
0 - нет;
9 - специальное исполнение
Взрывозащита:
0 - отсутствует;
1 - взрывозащищенный Ex ia (Не производится с кабельным вводом из пластика, крышки из пластика)

Стандартный комплект поставки

Преобразователь давления AIP p20 тип 403025.
Руководство по эксплуатации.

Дополнительная комплектация, опции

HART- модем.
Барьер искробезопасности.
Мембранные разделители (устанавливаются на заводе и от преобразователя давления отсоединяться не должны).

Скачать документацию

AIP p20 тип 403025 преобразователь давления. Руководство по эксплуатации.

Чтобы правильно подобрать преобразователь давления AIP p20 тип 403025, узнать стоимость AIP p20 тип 403025 или купить преобразователи AIP p20 тип 403025, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@orleks.ru.
