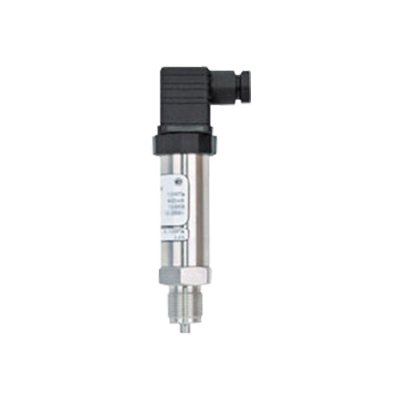

АИР-10L датчики давления малогабаритные

Скачать PDF

Вид давления: Абсолютное давление, Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: G1/2, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT6, нет

Описание

Преобразователи давления измерительные АИР-10L предназначены для непрерывного преобразования значений абсолютного давления, избыточного давления жидких и газообразных, в том числе агрессивных, сред в унифицированный выходной токовый сигнал.

Малогабаритные датчики давления АИР-10L используются в системах автоматического контроля, регулирования и управления технологическими процессами.

Измерение давления может осуществляться в следующих единицах: кПа, МПа, кгс/см2. Датчики являются одноканальными перенастраиваемыми приборами.

Технические характеристики

Диапазон измерений (Пределы уставок) Абсолютное давление (ДА): 100 кПа…6 МПа; Избыточное давление (ДИ): 100 кПа…25 МПа
Основная погрешность ±0,25%; ±0,4%; ±0,5%; ±0,6%; ±1,0%
Температурная погрешность

Дополнительная температурная погрешность не превышает 0,15% на каждые 10°С

Максимальное рабочее давление 1...40 МПа
Материалы изготовления Мембрана: нерж. сталь 316L

Штуцер: сталь 12Х18Н10Т

Уплотнительные кольца: витон или фторопласт

Климатическое исполнение (диапазон рабочих температур) В4, С2, С3
Исполнение по степени защиты IP65
Питание = 9...36 В
Принцип действия Тензорезистивный

Варианты исполнений

Датчики АИР-10L выпускаются в двух обозначениях в зависимости от измеряемого давления:

  • АИР-10L-ДА – преобразователи абсолютного давления.
  • АИР-10L-ДИ – преобразователи избыточного давления.

Исполнения по степени защиты:

  • Общепромышленное.
  • Ex «искробезопасная электрическая цепь».

Другие параметры для различных вариантов исполнения указаны в Форме заказе.
