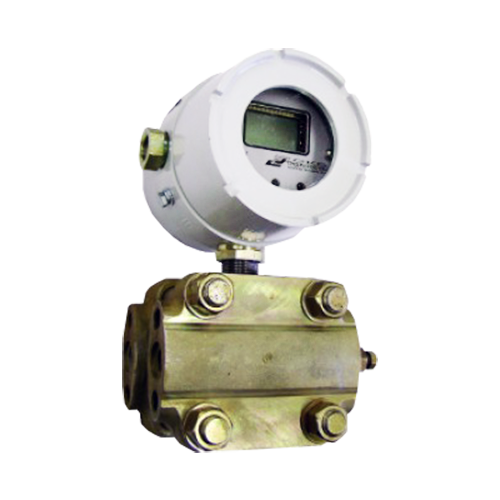

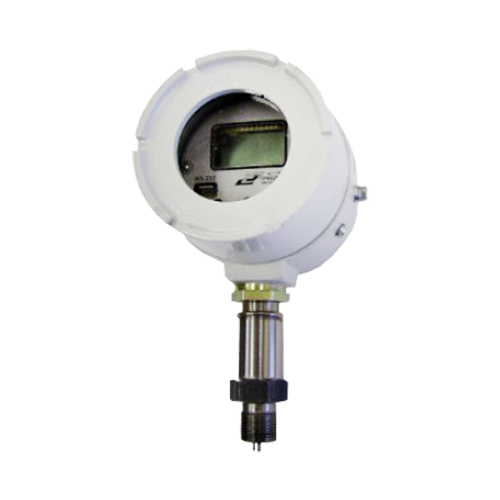

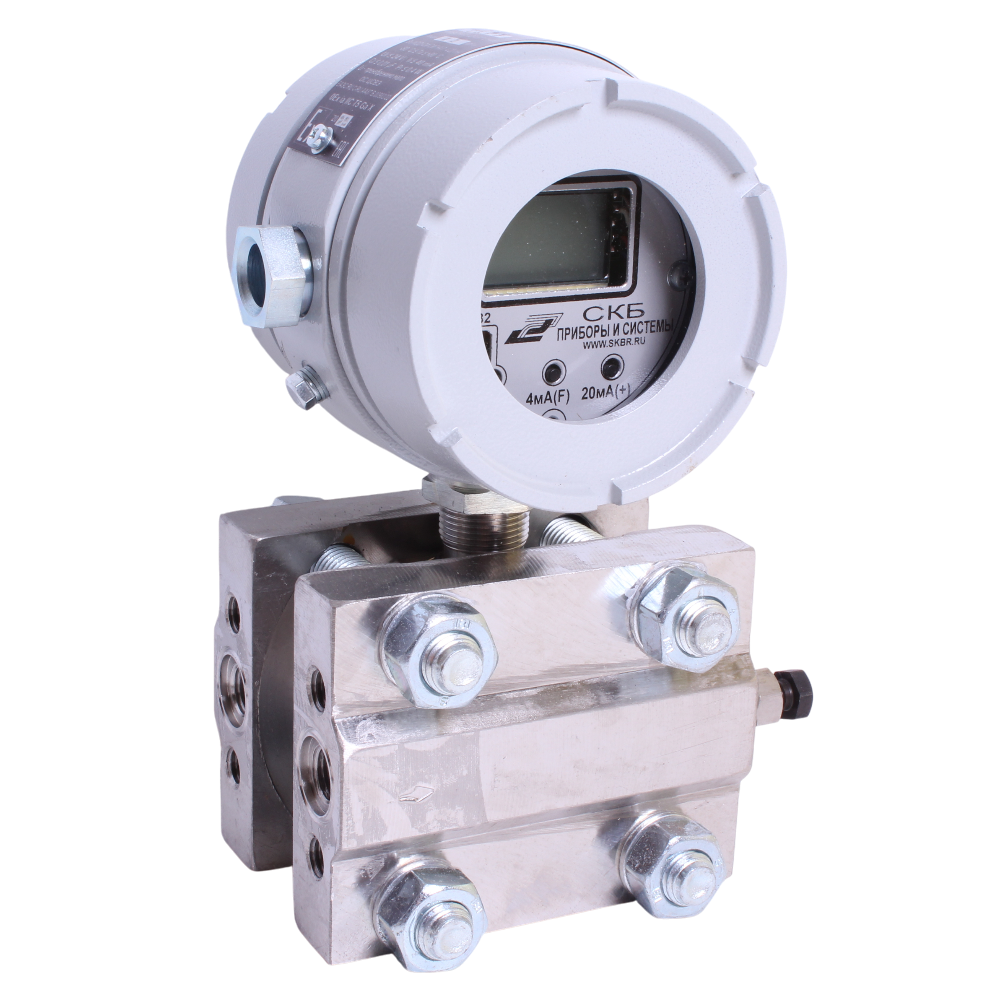

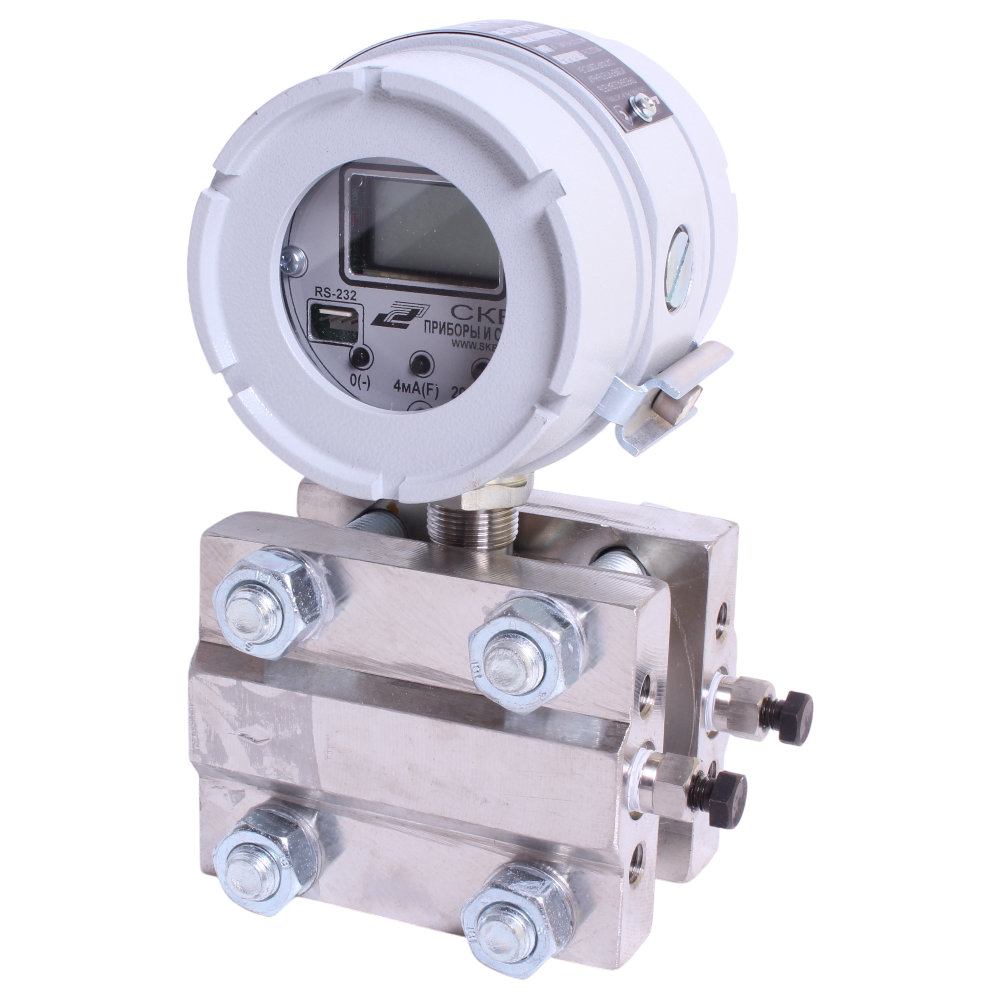

САПФИР-22МПС преобразователи давления микропроцессорные

Скачать PDF

Вид давления: Абсолютное давление, Гидростатическое давление, Дифференциальное давление, Избыточное давление, Избыточное давление-разрежение, Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА, Токовый 5-0 мА

Присоединение к процессу: К1/2, К1/4, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT5, 1ExdIIBT5, нет

Описание

Микропроцессорные измерительные преобразователи САПФИР-22МПС предназначены для непрерывного преобразования значения измеряемого параметра - давления, абсолютного, избыточного, разрежения, гидростатического, и разности давлений нейтральных и агрессивных сред, а так же преобразования уровня в унифицированный токовый выходной сигнал и цифровой сигнал на основе HART-протокола.

Преобразователи измерительные САПФИР-22МПС состоят из измерительного и электронного блоков. Все приборы имеют унифицированный электронный блок и отличаются только конструкцией измерительного блока. Выпускаются с цифровым индикатором.

Принцип действия преобразователей САПФИР-22МПС основан на воздействии измеряемого давления (разности  давления) на мембраны измерительного блока (для моделей 2051, 2151, 2161, 2171, 2351 на мембрану тензопреобразователя), что вызывает деформацию упругого чувствительного элемента и изменение сопротивления тензорезисторов тензопреобразователя. Это изменение преобразуется в электрический сигнал, который передается от тензопреобразователя из измерительного блока в электронный преобразователь, и далее в виде стандартного токового унифицированного сигнала.

  • Электронный блок преобразователей САПФИР- 22МПС выполнен на одной плате.
  • Параметры питания:
    • Для искробезопасного исполнения - от отдельного искробезопасного блока питания.
    • Для взрывобезопасного и невзрывозащищенного исполнения - от блока питания постоянного тока напряжением 36±0,72В (четырехпроводная линия связи) и от 16 до 30В (двухпроводная линия связи).
  • Управление работой датчика давления осуществляется микропроцессором..
  • Микропроцессорная плата САПФИР-22МПС с корректирующим датчиком температуры легко устанавливается взамен старых плат в электронные блоки выпускаемых в РФ аналоговых преобразователей типа Сапфир-22 и др.​

Технические характеристики

Диапазон измерений (Пределы уставок) см. документ "Варианты исполнения"
Основная погрешность ±0,2%; ±0,25%; ±0,5%
Максимальное рабочее давление 4...40 МПа
Материалы изготовления Сплав 36НХТЮ, Титановый сплав, Сталь12Х18Н10Т, Углеродистая сталь с покрытием, Тантал, Фторопласт
Климатическое исполнение (диапазон рабочих температур) Т3, У2, УХЛ3.1
Исполнение по степени защиты IP54
Питание = 16...30 В, = 36 В
Вес 1,6...14,0 кг

Структура обозначения, пример заказа

САПФИР- 22МПС
-Ех
-2420
-01
-У2 (-30...+50°C)
-0,25
-6,3 кПа
-10
-42

Код выходного сигнала:
05 - 0-5 мА
50 - (5-0 мА)
42 - (4-20 мА)
24 - (20-4 мА)

Предельно допускаемое рабочее избыточное давление, МПа

Верхний предел измерения, с указанием единицы измерения

Предел допускаемой основной погрешности, кПа (МПА)

Обозначается, если климатическое исполнение и диапазон температур отличны от установленных для основных вариантов исполнений

Обозначение исполнения по материалам


А - преобразователь для использования на ОАЭ
П - преобразователь с приработкой 360 часов

Код исполнения

Исполнение по взрывозащите проставляется для взрывозащищённого исполнения:
Ех - «искробезопасная электрическая цепь»
Вн - «взрывонепроницаемая оболочка»

Наименование модели

Варианты исполнений

Преобразователи имеют исполнение по взрывозащите:

  • Взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь «ia» и уровнем взрывозащиты «особовзрывобезопасный».
  • Взрывозащищенное с видами взрывозащиты «взрывонепроницаемая оболочка» и уровнем взрывозащиты «взрывобезопасный».
  • Невзрывозащищенное.

По устойчивости к климатическим воздействиям окружающей среды датчики давления имеют следующие исполнения по ГОСТ 15150:

  • УХЛ* категории размещения 3.1 (группа исполнения В4 по ГОСТ 12997), но для работы при температурах -1..+50 °С.
  • УХЛ** категории размещения 3.1 (группа исполнения В4 по ГОСТ 12997), но для работы при температурах  -10..+80 °С.
  • У* категории размещения 2 (группа исполнения С4 по ГОСТ 12997), но для работы при температурах  -30..+50 °С.
  • У** категории размещения 2 (группа исполнения С4 по ГОСТ 12997), но для работы при температурах  -40..+80 °С.
  • По специальному заказу преобразователи могут быть изготовлены на нижний предел температуры эксплуатации до -50 °С. При этом нормальное функционирование ЖКИ не гарантируется.
  • Т* категории размещения 3, но для работы при температуре  +1..+80 °С.
  • Т** категории размещения 3, но для работы при температуре -10..+80 °С.

Приборы имеют раздельную настройку нуля и диапазона.
По требованию заказчика датчики давления могут выпускаться перенастраиваемыми на меньшее количество пределов измерений, а также быть изготовленными с единицами давления кгс/м2, кгс/см2, бар и мбар.

Варианты исполнений указаны в документе САПФИР-22МПС преобразователи давления микропроцессорные.

Стандартный комплект поставки

  • Преобразователь САПФИР-22МПС (модель в соответствие с заказом).
  • Паспорт.
  • Руководство по эксплуатации.

Дополнительная комплектация, опции

Комплект монтажных частей, диафрагмы и уравнительные сосуды, используемые совместно с преобразователями в комплектах расходомеров и уровнемеров, поставляются по отдельному заказу.
