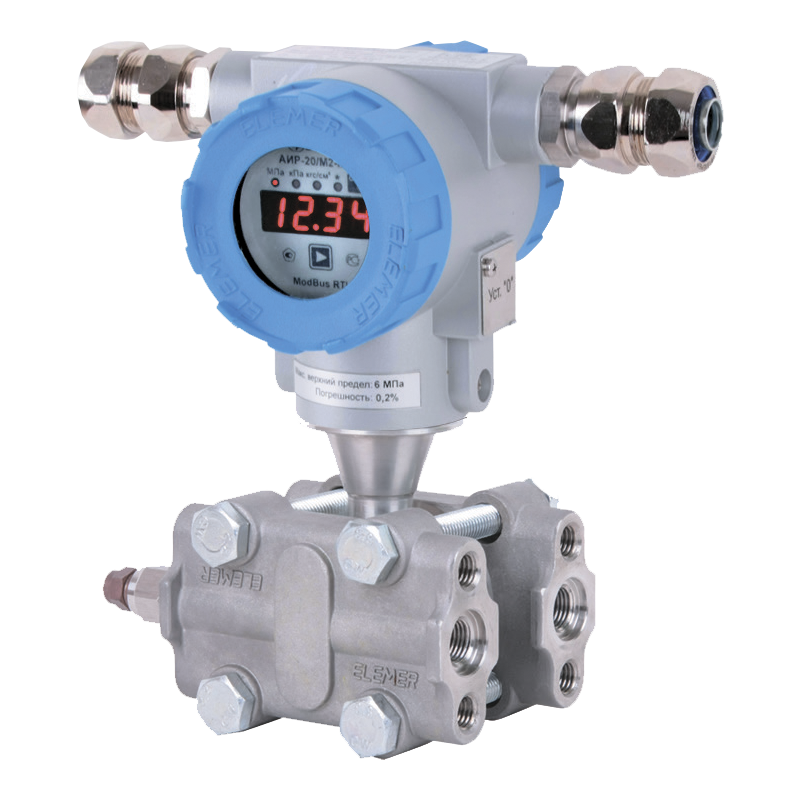

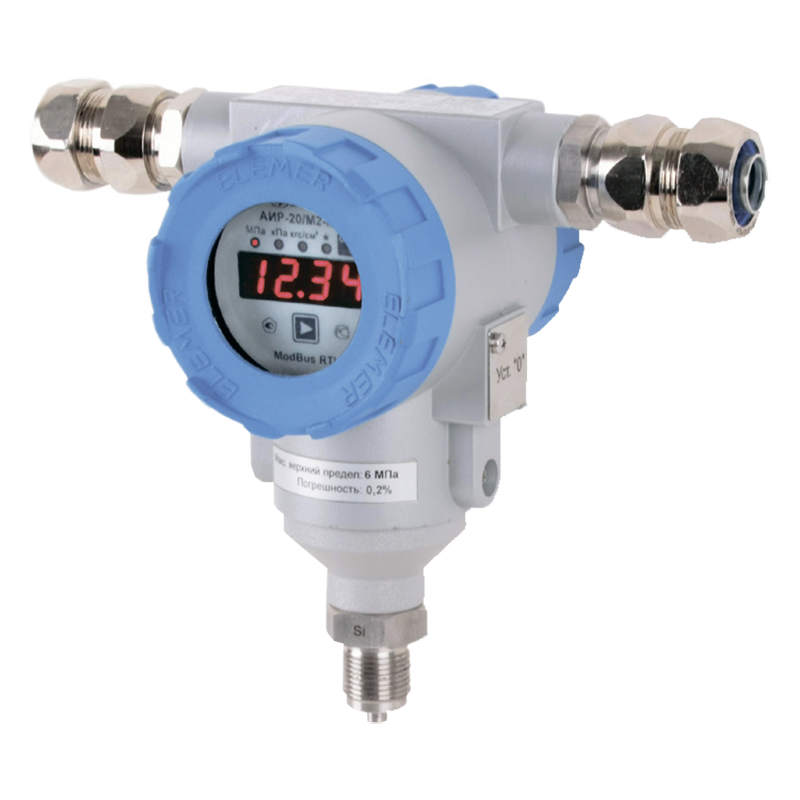

АИР-20/М2-MB датчики давления микропроцессорные

Скачать PDF

Вид давления: Абсолютное давление, Гидростатическое давление, Дифференциальное давление, Избыточное давление, Избыточное давление-разрежение, Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: RS-485

Присоединение к процессу: G1/2, G3/4, К1/2, К1/4, М20х1,5

Маркировка взрывозащиты: 2ExdIICT6, нет

Цена (без учета НДС): По запросу руб.

Описание

Микропроцессорные датчики давления АИР20/М2-МВ предназначены для непрерывного преобразования абсолютного давления, избыточного давления, давления разрежения, избыточного давления-разрежения, дифференциального давления, гидростатического давления в цифровой сигнал под протоколом Modbus RTU на базе интерфейса RS-485. Высокая скорость передачи данных позволяет удаленно собирать всю необходимую информацию по измерению давления и техническому состоянию опрашиваемых устройств.

Преобразователи давления АИР-20/М2-MB имеют встроенный светодиодный индикатор красного свечения, для удобства визуализации индикатор имеет угол вращения с шагом 90° и корпус датчика на ±135°. Имеется внешняя кнопка установки нуля.

Микропроцессорные датчики давления АИР-20/М2-MB оснащены современными тензорезистивными сенсорами ведущих европейских и российских производителей с металлической разделительной мембраной из нержавеющей стали 316L, выполненные по технологии КНК, которые имеют высокую перегрузочную способность до 500% от верхнего предела измерений.

Датчики имеют высокую помехозащищенность: группа по ЭМС - IV-A(B) и климатическое исполнение –55°С, что позволяет использовать датчики в самых неблагоприятных условиях эксплуатации.

Технические характеристики

Диапазон измерений (Пределы уставок) ДА: 100 кПа-6,0 МПа; ДИ: 10 кПа-60 МПа; ДР: 100 кПа; ДВ: -100 кПа...2,4 МПа; ДИВ: ±0,3 кПа-(–0,1...+2,4) МПа; ДД: 1,6 кПа-16 МПа; ДГ: 40 кПа-250 кПа
Основная погрешность ±0,1%; ±0,2%; ±0,5%
Материалы изготовления Мембрана: нерж. сталь 316L, 36НХТЮ, Хастеллой-С, тантал, титановй сплав

Штуцер: сталь 12Х18Н10Т, Хастеллой-С

Климатическое исполнение (диапазон рабочих температур) С2, С3
Исполнение по степени защиты IP54, IP65
Питание = 24 В
Принцип действия Тензорезистивный

Варианты исполнений

Датчики АИР-20/М2-MB выпускаются в двух обозначениях в зависимости от измеряемого давления:

  • АИР-20/М2-MB-ДА – преобразователи абсолютного давления.
  • АИР-20/М2-MB-ДИ – преобразователи избыточного давления.
  • АИР-20/М2-MB-ДР – преобразователи разрежения.
  • АИР-20/М2-MB-ДИВ – преобразователи избыточного давления-разрежения.
  • АИР-20/М2-MB-ДД – преобразователи дифференциального давления.
  • АИР-20/М2-MB-ДГ – преобразователи гидростатического давления.

Исполнения по степени защиты:

  • Общепромышленное.
  • «Exd» (1ExdIICT6).
  •  Кислородное.
  • Атомное (повышенной надежности).
