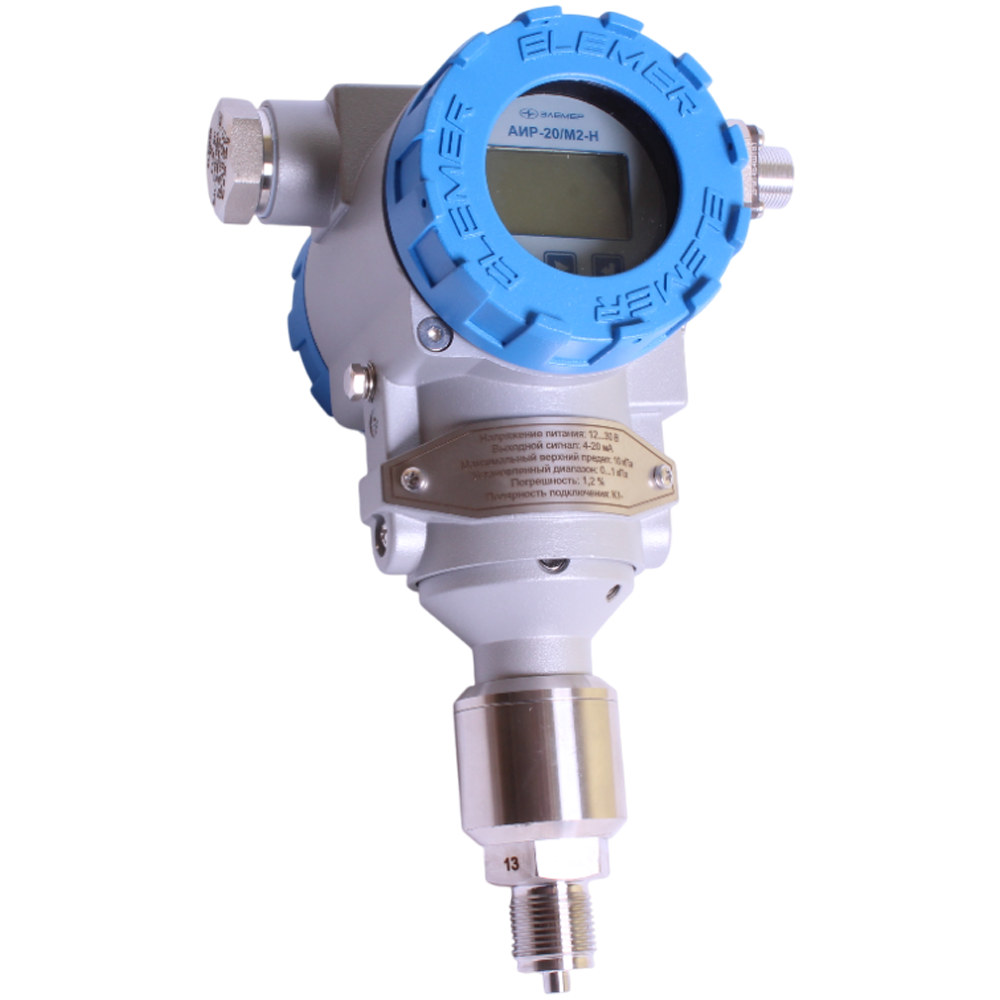

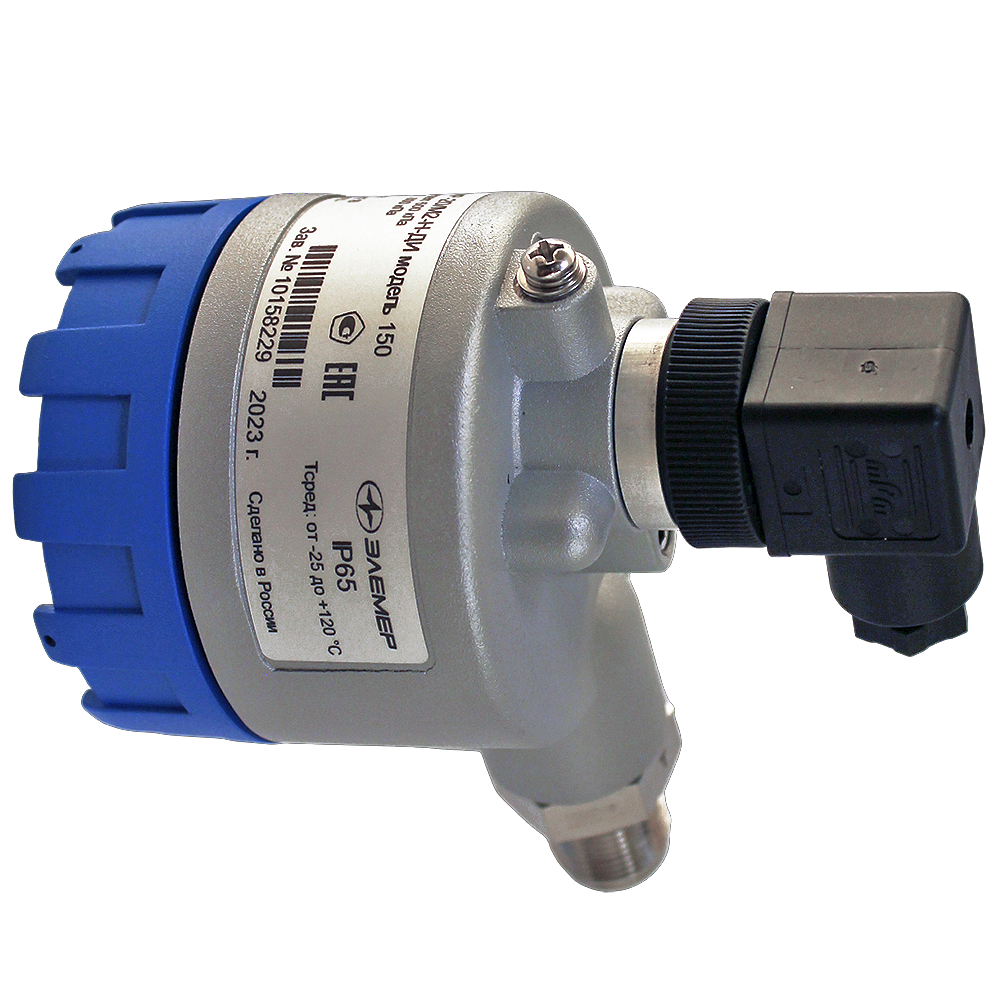

АИР-20/М2-Н датчики давления микропроцессорные многопредельные

Скачать PDF

Вид давления: Абсолютное давление, Гидростатическое давление, Дифференциальное давление, Избыточное давление, Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, Токовый 0-5 мА, Токовый 4-20 мА

Присоединение к процессу: G1/2, G3/4, К1/2, К1/4, М20х1,5, М22х1,5

Маркировка взрывозащиты: 0ExiaIICT6, 2ExdIICT6, нет

Описание

Микропроцессорные многопредельные датчики давления АИР-20/М2-Н с HART-протоколом с улучшенными метрологическими и функциональными характеристиками. Одни из самых популярных датчиковимеющие широкий модельный ряд.

Датчики давления АИР-20/М2-Н предназначены для непрерывного преобразования абсолютного давления, избыточного давления, избыточного давления-разрежения, дифференциального давления, гидростатического давления в унифицированный выходной токовый сигнал 0…5 мА или 4…20 мА и/или цифровой сигнал в стандарте протокола HART. Также в приборе реализован двойной комбинированный токовый выход 0…5/4…20 мА.

Многопредельные датчики давления АИР-20/М2-Н имеют встроенный светодиодный индикатор (СД) с ярким красным, зеленым и белым свечением символов или жидкокристаллический (ЖК) индикатор с подсветкой. Для удобства визуализации индикатор имеет возможность дискретного вращения на угол 90°,180° и 270°. Корпус плавно вращается на 270°.

Датчики имеют встроенное 3-кнопочное меню на лицевой панели индикатора для возможности настройки и редактирования параметров, а также для калибровки и получения диагностических данных.

Микропроцессорные датчики давления АИР-20/М2-Н оснащены современными тензорезистивными сенсорами с металлическими и керамическими мембранами. Тензорезистивные сенсоры с металлической разделительной мембраной из нержавеющей стали 316L, выполненные по технологии КНК, имеют высокую перегрузочную способность до 500 % от верхнего предела измерений. Примененные в датчиках керамические сенсоры обладают высокой стойкостью к перегрузкам (до 600 %) и особо высокой стойкостью к агрессивным средам.

  • Для вязких и быстро застывающих сред применяются сенсоры с открытой мембраной из нержавеющей стали или из керамики.
  • Датчики имеют высокую помехозащищенность: группа по ЭМС - IV-A(B).
  • Конфигурирование: 3-кнопочная клавиатура, HART-протокол.
  • Функция извлечения квадратного корня.

Технические характеристики

Диапазон измерений (Пределы уставок) ДА: 1,0 кПа...16 МПа; ДИ: 0,16 кПа...100 МПа; ДВ: 0,4 кПа...100 кПа; ДИВ: ±0,3 кПа...(–0,1...+2,4) МПа; ДД: 0,063 кПа...16 МПа; ДГ (фланцевые): 1,6 кПа...250 кПа; ДГ (погружные): 1 кПа...250 кПа
Основная погрешность ±0,075%; ±0,1%; ±0,2%; ±0,5%
Материалы изготовления Мембрана: нерж. сталь 316L, 36НХТЮ, Al2O3, Хастеллой-С, тантал, титановй сплав

Штуцер: сталь 12Х18Н10Т, Хастеллой-С, ХН65МВ

Климатическое исполнение (диапазон рабочих температур) С2, С3
Исполнение по степени защиты IP54, IP65
Питание = 12...42 В
Принцип действия Тензорезистивный

Варианты исполнений

Датчики АИР-20/М2-Н выпускаются в двух обозначениях в зависимости от измеряемого давления:

  • АИР-20/М2-Н-ДА – преобразователи абсолютного давления.

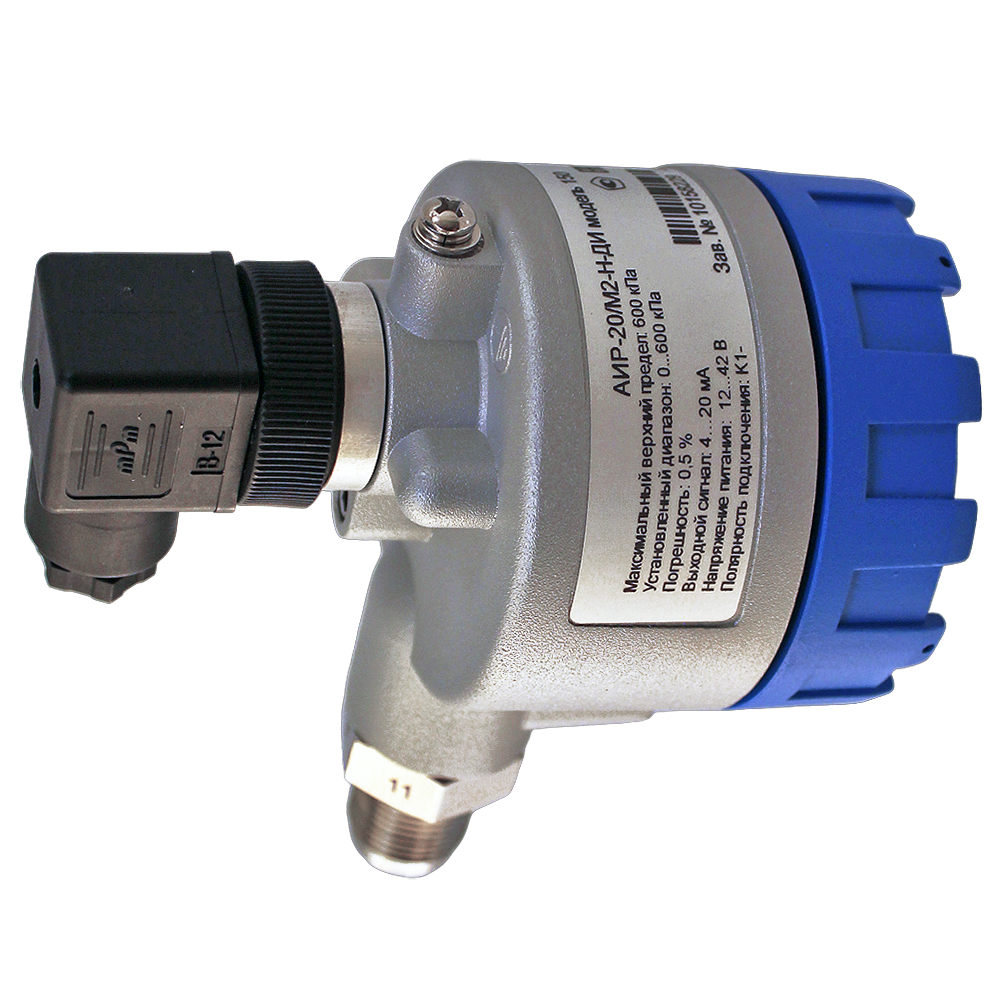

  • АИР-20/М2-Н-ДИ – преобразователи избыточного давления.
  • АИР-20/М2-Н-ДИВ – преобразователи избыточного давления-разрежения.

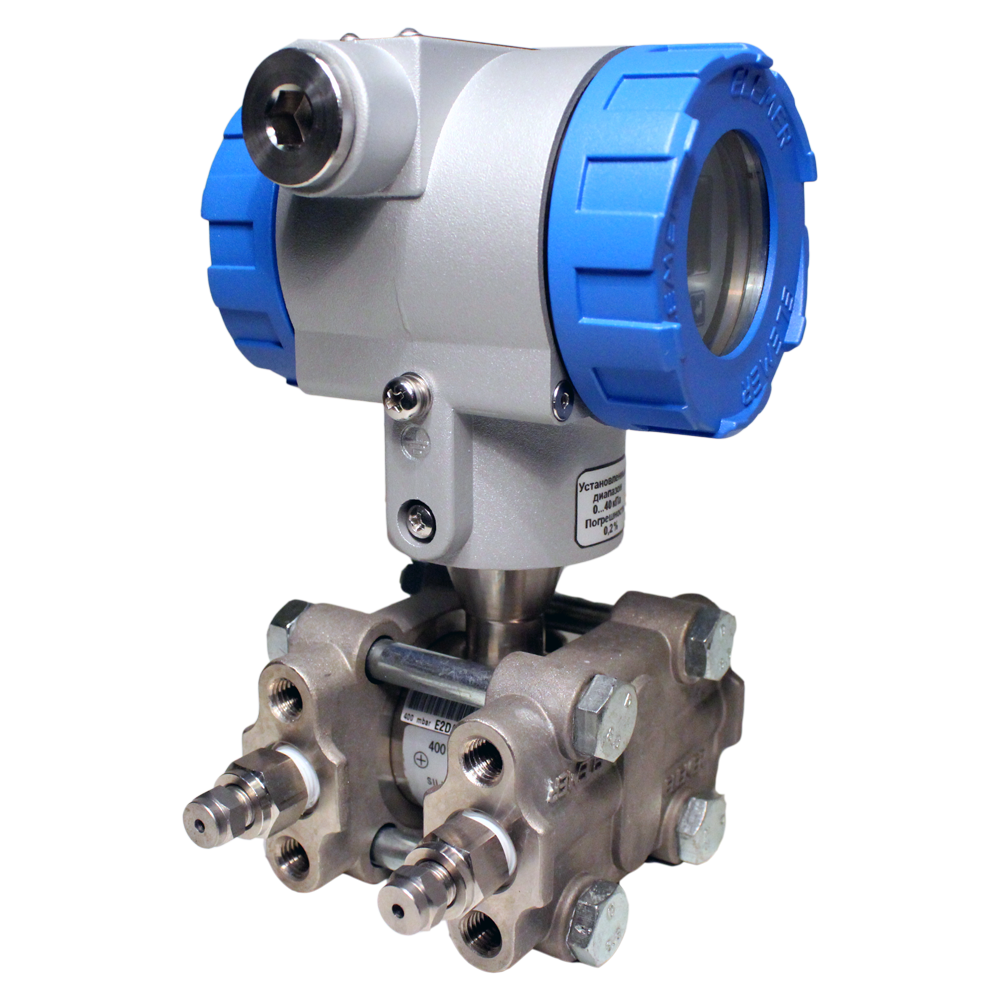

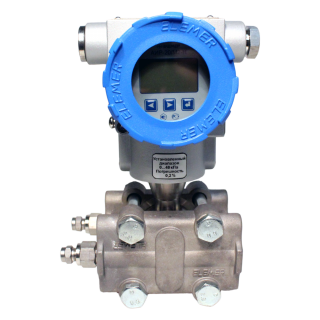

  • АИР-20/М2-Н-ДД – преобразователи дифференциального давления.
  • АИР-20/М2-Н-ДГ – преобразователи гидростатического давления.

Исполнения по степени защиты:

  • Общепромышленное.

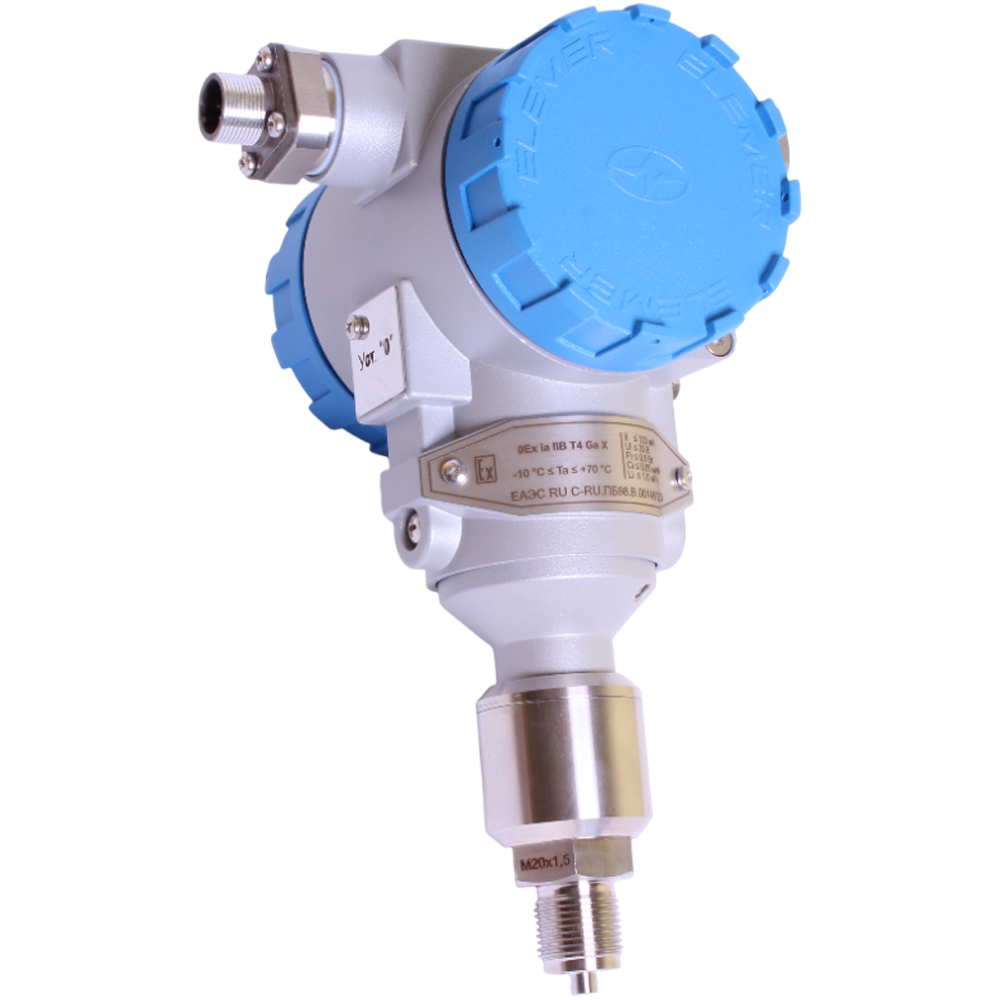

  • «Ex» (ExiaIICT6 X).
  • «Exd» (1ExdIICT6).
  •  Кислородное.
  • Атомное (повышенной надежности).

Другие параметры для различных вариантов исполнения указаны в Форме заказе.
