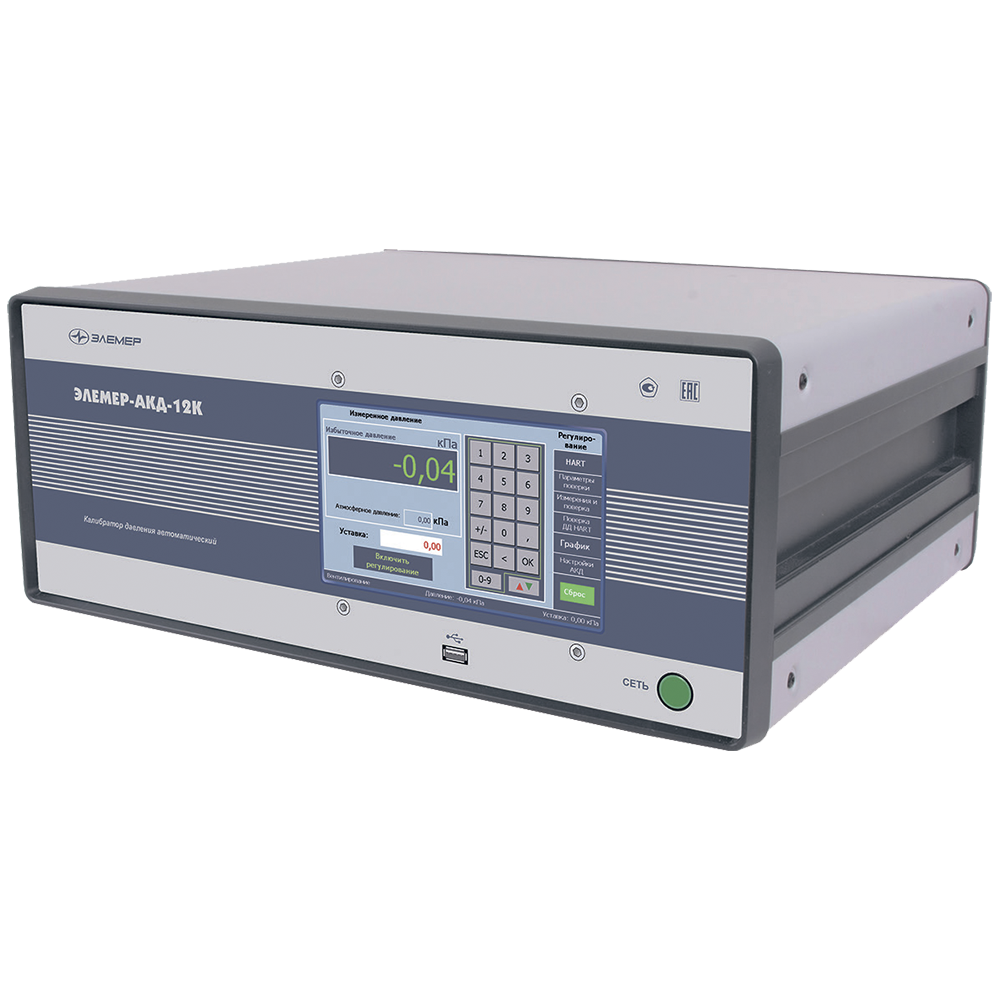

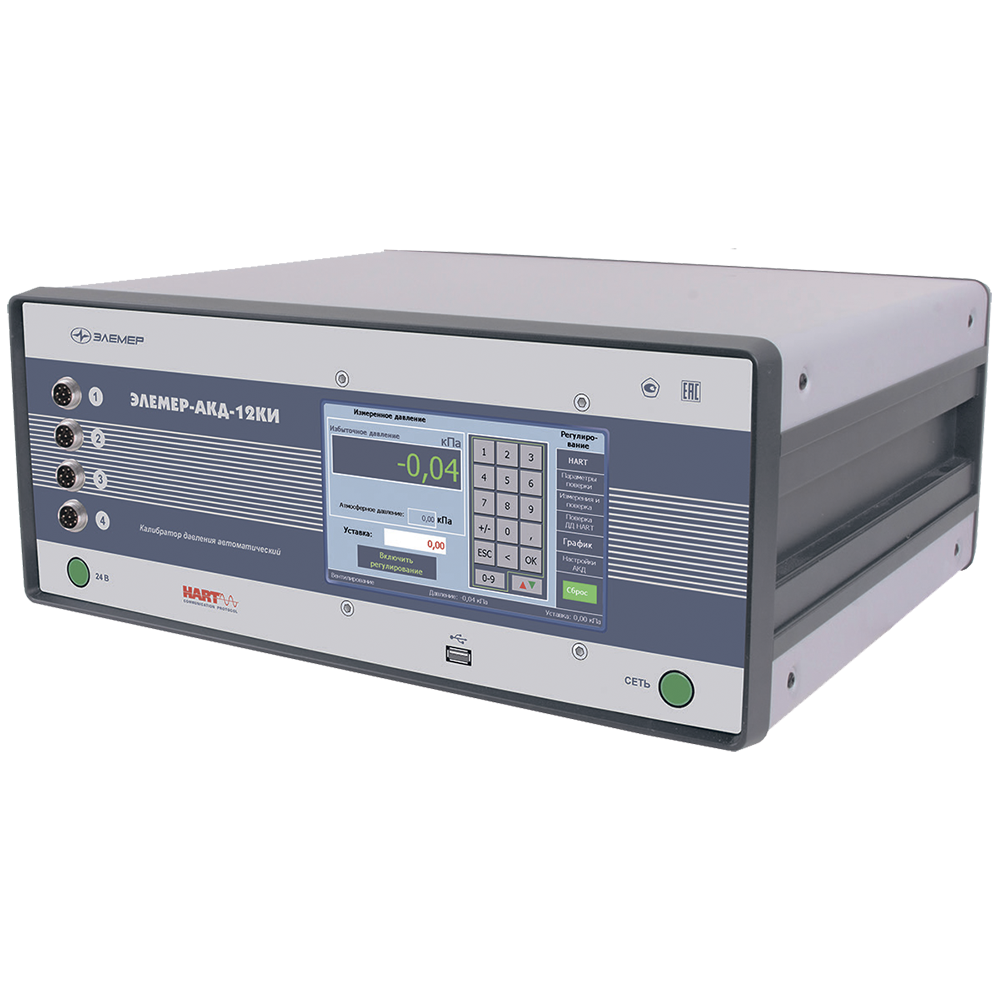

АКД-12К, АКД-12К-И калибраторы давления автоматические

Скачать PDF

Вид давления: Абсолютное давление, Избыточное давление, Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, Токовый 0-5 мА, Токовый 4-20 мА

Присоединение к процессу: 1/2NPT, 1/4NPT, 1/8NPT, G1/2, G1/4, G1/8, G3/8, К1/4, М10х1, М12х1, М12х1,5, М14х1,5, М16х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Автоматические калибраторы давления АКД-12К и АКД-12К-И предназначены для точного воспроизведения и измерения давления, измерения унифицированных сигналов силы и напряжения постоянного тока, тестирования состояний реле и настройки преобразователей давления по цифровому протоколу HART.

Калибраторы АКД-12К являются аналогами контроллеров давления зарубежного производства, способны быстро и точно воспроизводить избыточное и абсолютное давление, давление-разрежение. Калибраторы АКД-12К-И оснащаются многофункциональным измерительным модулем и применяются для автоматизированной поверки и калибровки преобразователей давления и электроконтактных манометров.

  • Цветной сенсорный экран с интуитивно понятным меню.
  • Быстродействующая система клапанов и уравнительных емкостей.
  • 1 или 2 встроенных эталонных модуля, барометрический датчик (опция).
  • Встроенный калибровочно-измерительный модуль (опция).
  • Поддержка цифрового протокола HART (опция).
  • Функция автоматизированной поверки датчиков, подстройки токовой петли и калибровки сенсора (опция).
  • Функция тестирования реле (опция).
  • Гальванически развязанное питание датчиков (опция).
  • Полнофункциональное внутреннее ПО.
  • 4 универсальных измерительных канала.
  • 8 дискретных входов (тест реле).
  • Внешнее ПО для управления приборами, обработки данных, вывода на печать и хранения протоколов поверки — предоставляется бесплатно.

Технические характеристики

Диапазон измерений (Пределы уставок) ДА: 0...120 кПа; ДИ: 0...100 кПа; ДИ: 0...6 МПа; ДИВ (0...600 кПа - ДА): –100...600 кПа; ДИВ (0...2,5 МПа - ДА) –0,1...2,5 МПа
Основная погрешность 0,01% или 0,02% от поддиапазона измерения
Питание = 24 В, = 36 В

Структура обозначения, пример заказа

АКД-12К
-МН
-161
-ВИД
-НБ17

Обозначение технических условий

Наличие дополнительных кабелей

Опция

Код встроенного источника давления (опция, только для моделей 131, 151, 161, 321 с индексом А, В)

Индекс модели (пределы допускаемой основной абсолютной погрешности)

Код модели (тип измеряемого давления, диапазон измерений)

Встроенный модуль измерения напряжения (опция, указывается только для модификации И)

И - с блоком измерения сигналов I, HART. Если нет обозначения - без блока.

Наименование модели

Варианты исполнений

Обозначение калибраторов давления АКД-12К и АКД-12К-И в зависимости от измеряемого давления:



  • ДА – преобразователи абсолютного давления.
  • ДИ – преобразователи избыточного давления.
  • ДИВ – преобразователи избыточного давления-разрежения.

Другие параметры для различных вариантов исполнения указаны в Форме заказе.

Стандартный комплект поставки

В базовый комплект поставки входит компакт-диск с бесплатным программным обеспечением «Автоматизированное рабочее место АКД-12» («АРМ АКД-12»).

Дополнительная комплектация, опции

При выборе опции «НБ17» поставляется ноутбук (с диагональю экрана 17″) с установленным программным обеспечением.
