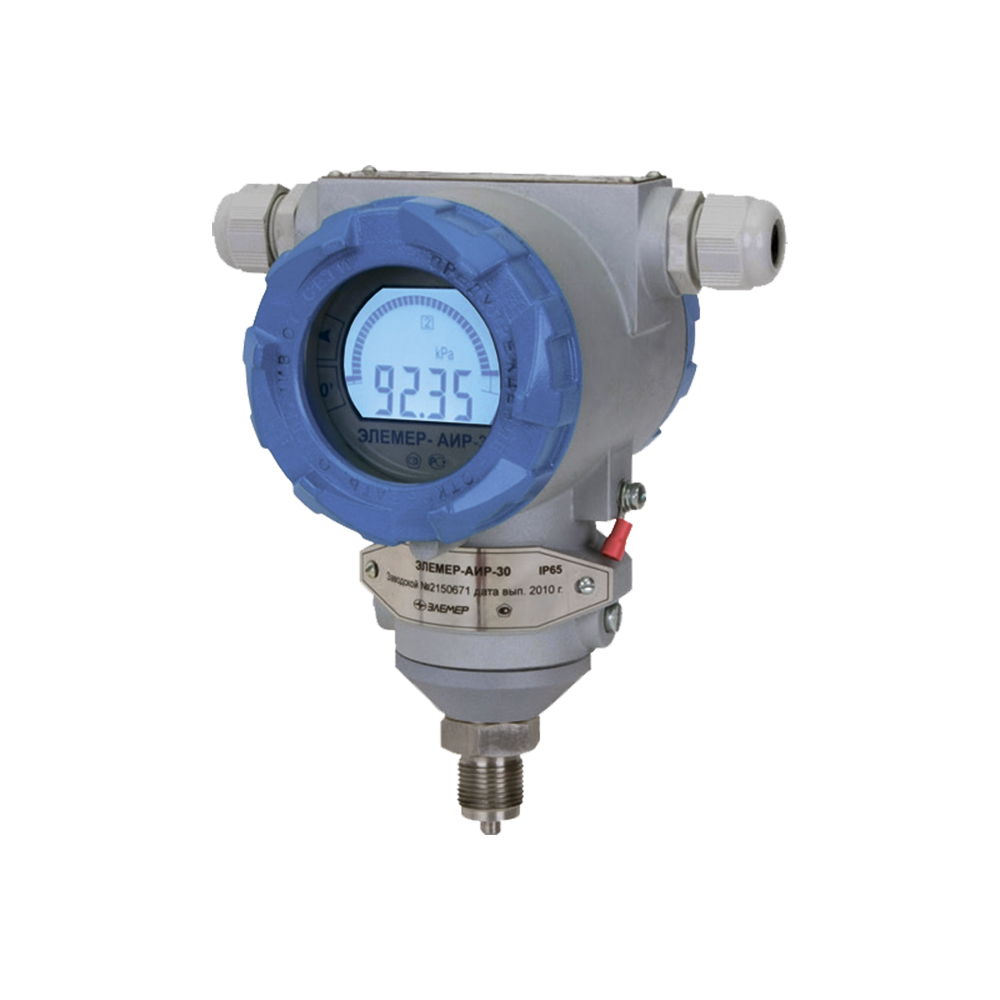

АИР-30 датчики давления интеллектуальные

Скачать PDF

Вид давления: Абсолютное давление, Гидростатическое давление, Дифференциальное давление, Избыточное давление, Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, Токовый 0-5 мА, Токовый 4-20 мА

Присоединение к процессу: 1/2NPT, 1/4NPT, G1/2, К1/2, К1/4, М12х1,5, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT6, 2ExdIICT6, нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики давления АИР-30 имеют не только очень широкие диапазоны измерений (например, для избыточного давления от 0,04 кПа до 60 МПа), но и возможность перенастройки диапазонов с коэффициентом до 1:60. Это позволяет производить высокоточные измерения со значениями основной погрешности от 0,1%. Выходной сигнал преобразователя - унифицированный токовый или комбинированный, в исполнении «HART» преобразователь формирует также соответствующий частотно-модулированный сигнал.

Датчики АИР-30 оснащены современными тензорезистивными или емкостными сенсорами. Тензорезистивные сенсоры по технологии КНК имеют высокую перегрузочную способность до 500% от верхнего предела измерений. Емкостные сенсоры имеют высокую стабильность метрологических характеристик.

Интеллектуальные датчики давления АИР-30 оснащены многофункциональным 4-разрядным ЖК-индикатором с подсветкой и графической шкалой. Датчики имеют модульную структуру: модуль сенсора и модуль электроники. Все модули одного вида взаимозаменяемы. Это обеспечивает высокую ремонтопригодность датчика. Все датчики защищены двухуровневым паролем от несанкционированного доступа. Настройка параметров датчика осуществляется с помощью наружной или внутренней клавиатуры или по HART-протоколу.

В преобразователь давления АИР-30 встроены устройства сигнализации и регулирования (2 электромеханических или оптореле), что существенно упрощает использование прибора в системах АСУ ТП.

  • Глубина перенастройки диапазонов - 60:1.
  • Сенсоры датчиков:
    • S1 - тензометрические сенсоры.
    • S2 - емкостные сенсоры.
    • S3 - тензометрические мультисенсоры с компенсацией влияния статического давления.
  • Конфигурирование: клавиатура (внутренняя или наружная), HART-протокол.
  • Функция извлечения квадратного корня.
  • Индикация: ЖК-индикатор с подсветкой и графической шкалой.
  • Вращение индикатора на 90°, 180°, 270°.
  • Вращение корпуса на ±135°.
  • Устройства сигнализации и регулирования:
    • 2 уставки и 2 оптореле (~250 В × 0,1 А).
    • 2 уставки и 2 электромагнитных реле (~250 В × 3 А).
  • Электромагнитная совместимость (ЭМС) - IV-A.
  • Гарантия - 5 лет (7 лет - для исполнения «Для АЭС»).

Технические характеристики

Диапазон измерений (Пределы уставок) Абсол. (щтуцерные ТА): 0,4 кПа-6 МПа; Изб. (штуцерные TG, фланцевые CG): 0,04 кПа-60 МПа; Изб. давл.-разр. (штуцерные TV, фланцевые CV): ±0,02 кПа-(–0,1...+2,4) МПа; Дифф. (фланцевые CD): 0,025 кПа-16 МПа; Гидр. (фланцевые СL): 1 кПа-250 кПа
Основная погрешность От ±0,1%
Материалы изготовления Сталь 12Х18Н10Т, сталь 20, сталь 35
Климатическое исполнение (диапазон рабочих температур) С2, С3, УХЛ3.1
Исполнение по степени защиты IP65
Питание = 24 В, = 36 В

Варианты исполнений

Обозначение датчиков АИР-30​ в зависимости от измеряемого давления:

  • АИР-30-ДА – преобразователи абсолютного давления.
  • АИР-30-ДИ – преобразователи избыточного давления.
  • АИР-30-ДИВ – преобразователи избыточного давления-разрежения.
  • АИР-30-ДД – преобразователи дифференциального давления.
  • АИР-30-ДГ – преобразователи гидростатического давления.
