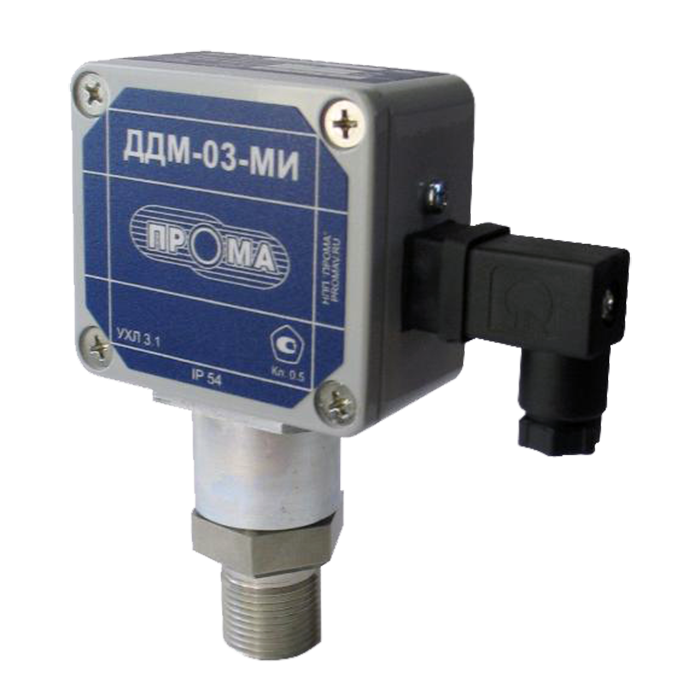

ДДМ-03-МИ-02 датчики давления микропроцессорные двухпроводные без индикации

Скачать PDF

Вид давления: Абсолютное давление, Дифференциальное давление, Избыточное давление, Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

ДДМ-03-МИ-02 датчики давления микропроцессорные двухпроводные без индикации предназначены для преобразования избыточного давления (ДИ), абсолютного (ДА), избыточного давления и разрежения (ДИВ), разности давлений (ДД) в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА).

Отличительные особенности датчиков ДДМ-03-МИ-02:

  • 3 предела измерения.
  • Повышенная точность измерения.
  • Возможность позиционирования датчика ДД с помощью вращающейся головки.

Технические характеристики

Диапазон измерений (Пределы уставок) -12,5...2500 кПа
Основная погрешность ±0,5 от диапазона измерения выходного сигнала
Температурная погрешность

Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона не более ±0,45%

Допустимая перегрузка (Перегрузочное давление) -350...5000 кПа
Температура контролируемой среды - 40...+125°С
Климатическое исполнение (диапазон рабочих температур) УХЛ3.1
Исполнение по степени защиты IP54
Питание = 24 В

Структура обозначения, пример заказа

ДДМ-03
-2,5
ДИ
-МИ
-02

Двухпроводной

Микропроцессорный

Тип преобразуемого давления

Предел измерений, кПа

Наименование и тип датчика

Варианты исполнений

Тип

Модель

Предел измерений,
кПа

Перегрузка,
кПа

Рабочее давление,
МПа

Рабочая
среда

ДДМ-03-ДИ-МИ-02

ДДМ-03-2,5ДИ-МИ-02

2,5
1,6
1

10



Газ, воздух

ДДМ-03-4ДИ-МИ-02

4
2,5
1,6

10

ДДМ-03-10ДИ-МИ-02

10
6
4

75

ДДМ-03-40ДИ-МИ-02

40
25
16

200

ДДМ-03-160ДИ-МИ-02

160
100
60

400

Газ, воздух

неагрессивные жидкости

ДДМ-03-600ДИ-МИ-02

600
400
250

1200

ДДМ-03-2500ДИ-МИ-02

2500
1600
1000

5000

ДДМ-03-ДА-МИ-02

ДДМ-03-250ДА-МИ-02

250
160
100

500



Газ, воздух

ДДМ-03-600ДА-МИ-02

600
400
250

1200



ДДМ-03-ДИВ-МИ-02

ДДМ-03-0,25ДИВ-МИ-02

±0,25
±0,125
±0,08

±1



Газ, воздух

ДДМ-03-5ДИВ-МИ-02

±5
±3
±2

±20

ДДМ-03-30ДИВ-МИ-02

±30
±20
±12,5

±100

ДДМ-03-ДД-МИ-02

ДДМ-03-0,63ДД-МИ-02

0,63
0,4
0,25

+10/-10

0 – 1,2

Газ, воздух

ДДМ-03-2,5ДД-МИ-02

2,5
1,6
1

+20/-20

ДДМ-03-10ДД-МИ-02

10
6,3
4

+70/-35

ДДМ-03-40ДД-МИ-02

40
25
16

+70/-35

ДДМ-03-10ДД-МИ-02

40
25
16

+35 / -35

0 – 2,5

Газ, воздух

неагрессивные жидкости

ДДМ-03-40ДД-МИ-02

40
25
16

+150 / -70

ДДМ-03-160ДД-МИ-02

160
100
63

+700/-350
