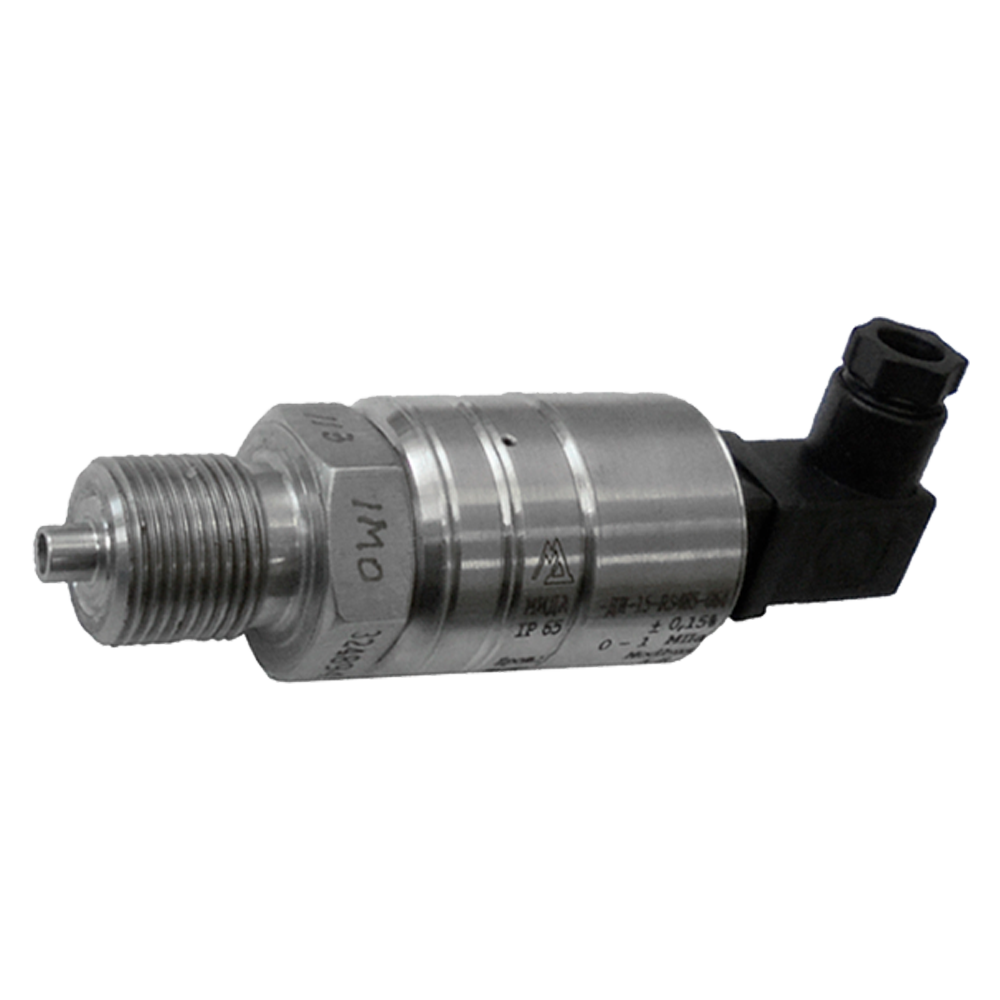

МИДА-ДИ-15-Ex датчики избыточного давления взрывозащищенные высокоточные

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

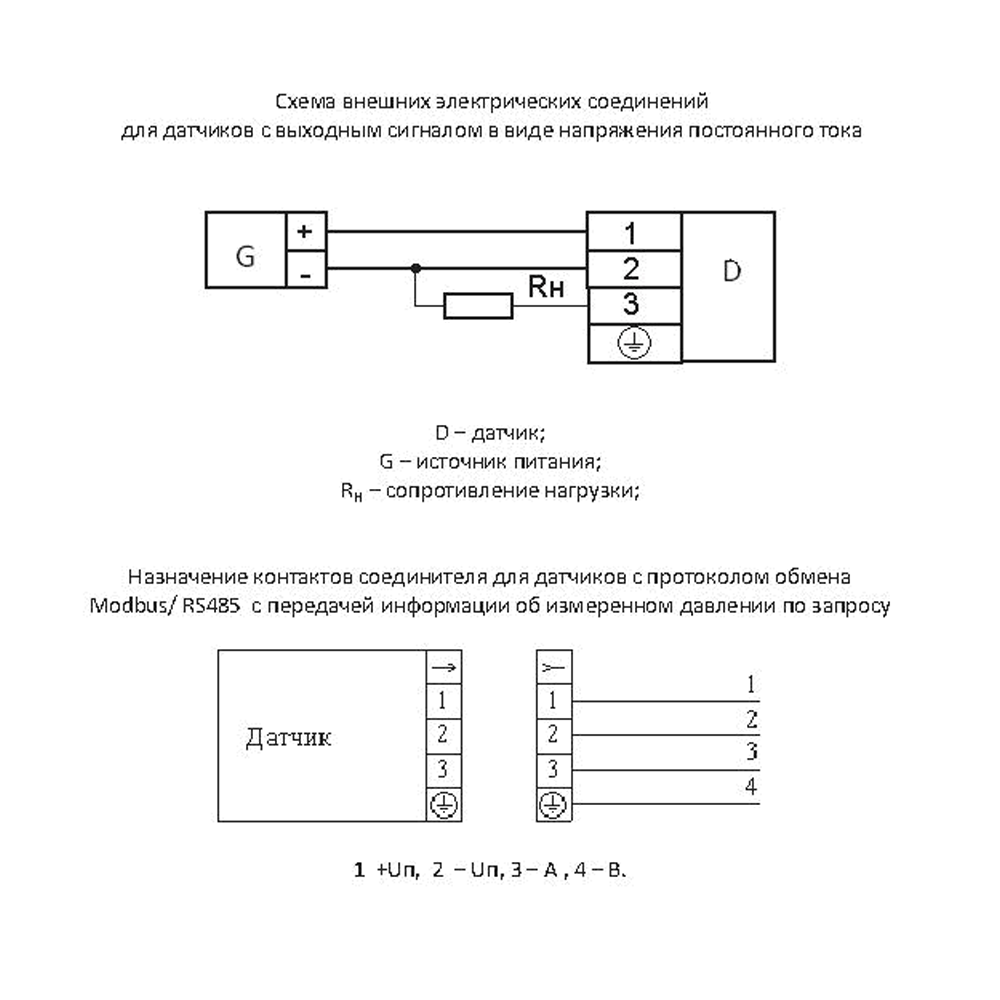

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-4,5 В, Токовый 4-20 мА

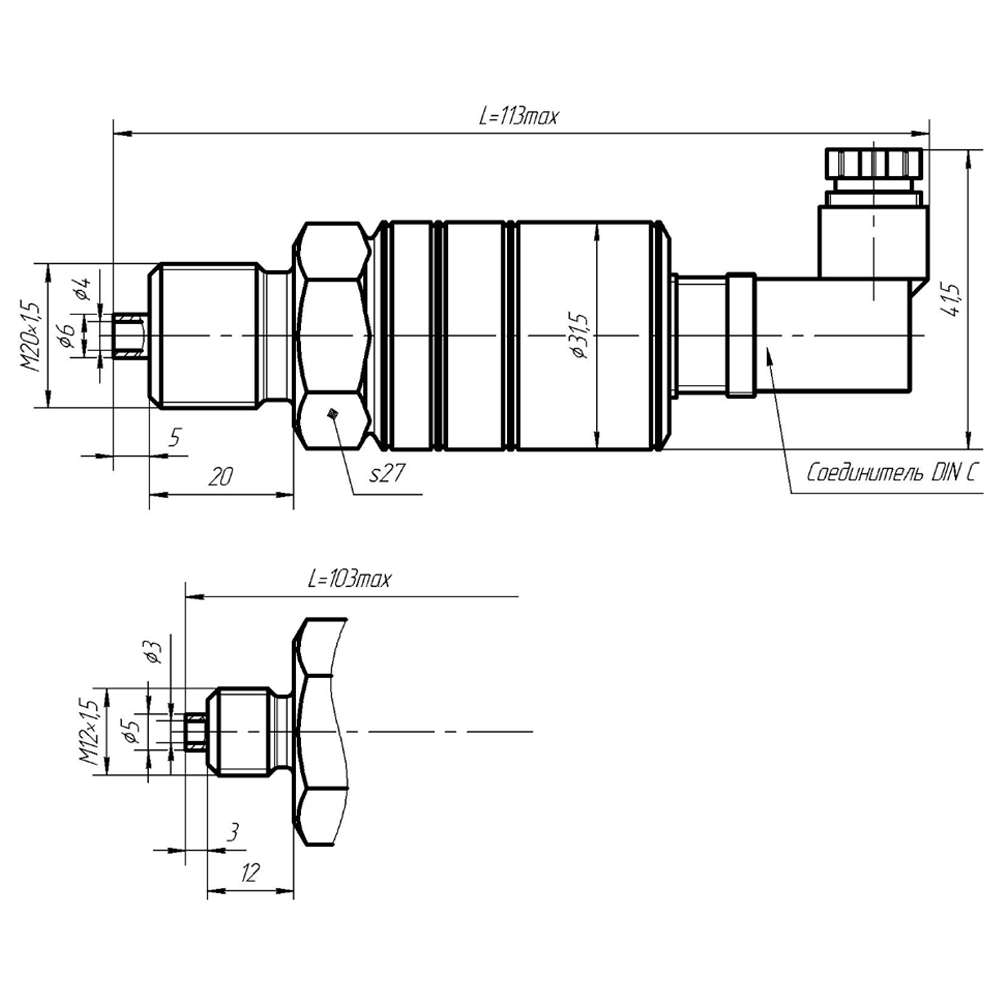

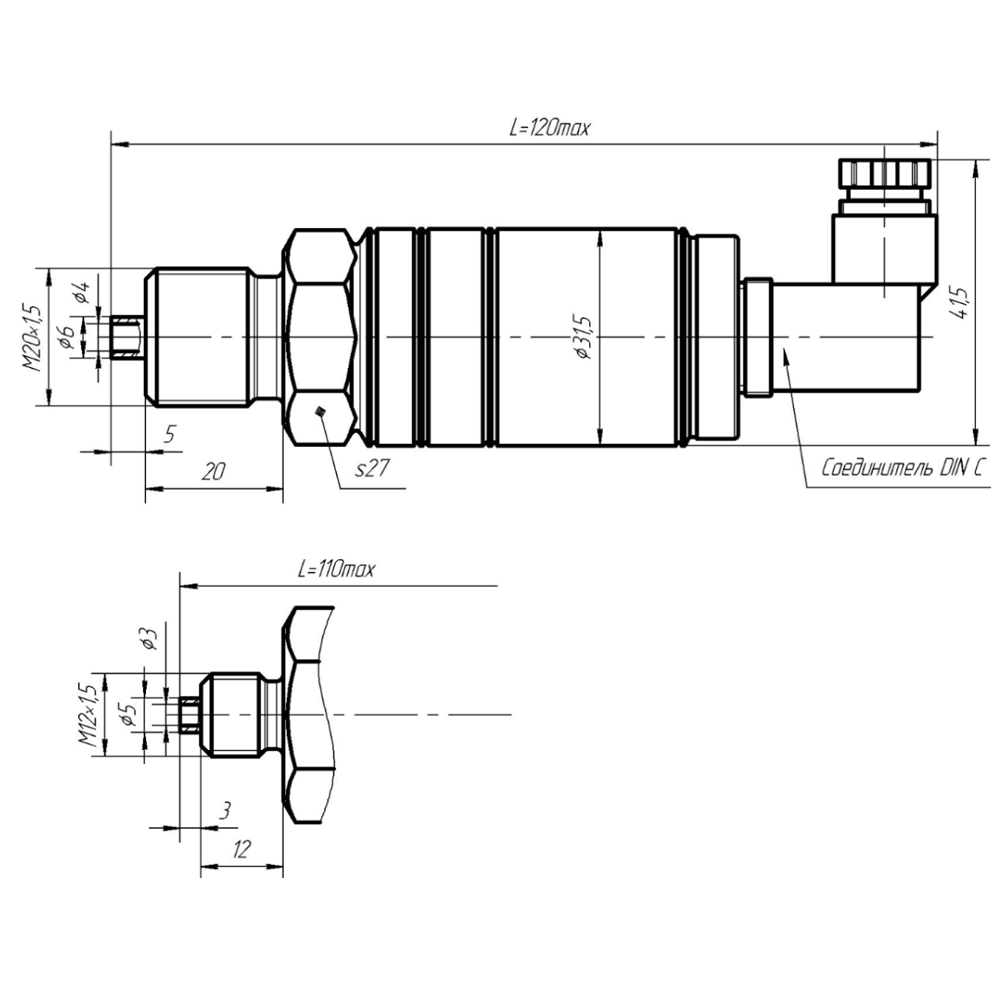

Присоединение к процессу: М12х1,5, М20х1,5

Маркировка взрывозащиты: 0ExiaIIBT4

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные преобразователи давления МИДА-ДИ-15-Ex предназначены для пропорционального преобразования значения избыточного давления (ДИ) жидкостей и газов в выходной сигнал постоянного тока или напряжения постоянного тока в системах контроля и управления технологическими процессами в различных отраслях промышленности.

Особенности высокоточных взрывозащищенных датчиков давления МИДА-ДИ-15-Ex:

  • Вид взрывозащиты - «искробезопасная электрическая цепь».
  • Датчики давления  (МИДА-ДИ-15-Ex-01). Имеют корректоры НУЛЯ и МАКСИМУМА.
  • Датчики с выходным сигналом в виде напряжения постоянного тока (МИДА-ДИ-15-Ex-051,-052). Имеют корректоры НУЛЯ и МАКСИМУМА.
  • Датчики с выходным сигналом в виде напряжения постоянного тока (МИДА-ДИ-15-Ex-055,-057). Имеют пропорциональную зависимость выходного сигнала от напряжения питания. Не имеют корректоров НУЛЯ и МАКСИМУМА.
  • Датчики с выходным сигналом в виде напряжения постоянного тока (МИДА-ДИ-15-Ex-058,-059). Имеют пропорциональную зависимость выходного сигнала от напряжения питания и корректоры НУЛЯ и МАКСИМУМА.

Области применения датчиков избыточного давления МИДА-ДИ-15-Ex
Системы контроля и управления технологическими процессами в различных отраслях промышленности,энергетики, коммунального хозяйства, транспорта, в том числе на газораспределительных пунктах (ГРП), а также в автоматизированных системах коммерческого учета расхода природного газа.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,01…- 0-160
Основная погрешность ±0,15%; ±0,25%; ±0,5%
Допустимая перегрузка (Перегрузочное давление) до 1,5хВПИ (кратковременно до 15 мин.), для ВПИ не более 25 МПа;

до 1,25хВПИ, для ВПИ от 40 до 160 МПа, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды -40...+80°С
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP65
Тип электроподключения Соединитель DIN C
Принцип действия Тензометрический
Вес 0,25 кг

Структура обозначения, пример заказа

МИДА-ДИ-15
Ex
IP65
0,25
0
2,5
МПа
055
М12
DIN C

Вид электрического подключения

Код присоединительного штуцера

Код выходного сигнала (линии):
01 - 4-20 мА (2-проводная);
051, 055 - 0,4-2,0 В;
052, 057 - 0,5-4,5 В

Единицы измерения

Верхний предел измерения

Нижний предел измерения

Приведенная погрешность

Степень защиты оболочки

Взрывозащищенное исполнение

Сокращенное наименование датчика, измеряемый параметр

Стандартный комплект поставки

  • Датчик давления МИДА-15.
  • Руководство по эксплуатации.
  • Паспорт.
  • Соединитель DIN С (комплект).
  • Кольцо (уплотнительная паронитовая прокладка).

Дополнительная комплектация, опции

  • Гаситель пульсаций (демпфер) МИДА-ГП-501.
