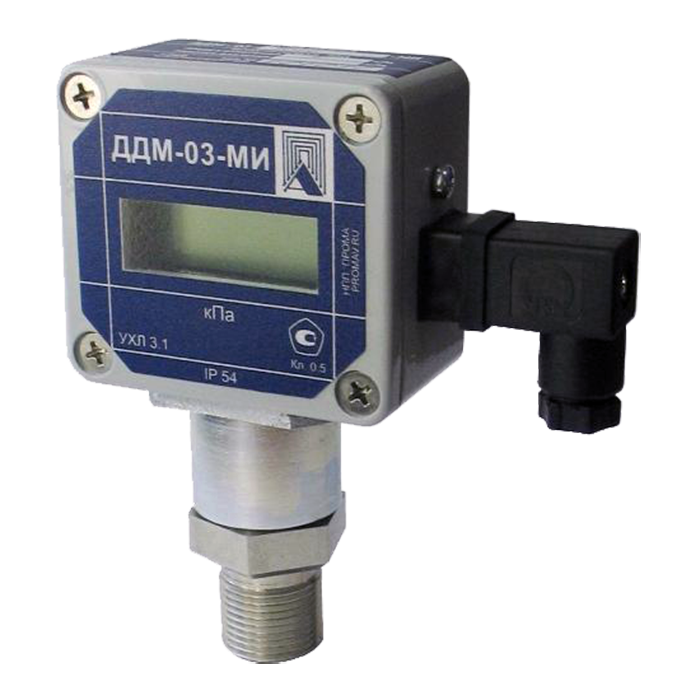

ДДМ-03-МИ датчики давления микропроцессорные с индикацией
Вид давления: Абсолютное давление, Дифференциальное давление, Избыточное давление, Избыточное давление-разрежение
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам
Выходной сигнал: Токовый 4-20 мА
Маркировка взрывозащиты: 0ExiaIIAT5
Цена (без учета НДС): По запросу руб.
Описание
ДДМ-03-МИ представляют собой микропроцессорные датчики давления, осуществляющие преобразование давления жидких и газообразных сред в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА). В зависимости от модели, ДДМ-03-МИ работают с:
- Избыточным давлением (ДИ).
- Абсолютным давлением (ДА).
- Разрежением (ДВ).
- Избыточным давлением и разрежением (ДИВ).
- Разностью давлений (ДД).
ДДМ-03-МИ имеют цифровой индикатор для отображения текущих показателей давления.
Отличительные особенности датчиков ДДМ-03-МИ:
- Настроенные и откалиброванные 3 диапазона измерения.
- Индикация текущего значения, повышенная точность измерения.
- Возможность позиционирования ДД с помощью вращающейся головки.
- Межповерочный интервал 2 года.
- Преобразователи давления ДДМ-03-МИ имеют общепромышленное и взрывозащищенное исполнение.
Технические характеристики
| Диапазон измерений (Пределы уставок) | -12,5...2500 кПа |
| Основная погрешность | Для 2-х верхних пределов измерения: ±0,5 от диапазона измерения выходного сигнала; нижнего предела измерения: ±1 от диапазона измерения выходного сигнала |
| Температурная погрешность | Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона не более ±0,45% |
| Допустимая перегрузка (Перегрузочное давление) | -350...5000 кПа |
| Климатическое исполнение (диапазон рабочих температур) | УХЛ3.1 |
| Исполнение по степени защиты | IP54 |
| Питание | = 24 В |
| Габаритные размеры | ДДМ-03-ДИ(ДА,ДВ,ДИВ)-МИ-Ех, ДДМ-03-ДИ(ДА,ДВ,ДИВ)-МИ: 100х100х35 мм ДДМ-03-ДД-МИ-Ех, ДДМ-03-ДД-МИ: 120х80х45 мм |
| Вес | ДДМ-03-ДИ(ДА,ДВ,ДИВ)-МИ-Ех, ДДМ-03-ДИ(ДА,ДВ,ДИВ)-МИ: 0,5 кг ДДМ-03-ДД-МИ-Ех, ДДМ-03-ДД-МИ: 1,2 кг |
Структура обозначения, пример заказа
Взрывозащищенное исполнение
Микропроцессорный
Тип преобразуемого давления
Предел измерений, кПа
Наименование модели
Варианты исполнений
|
Наименование |
Модель |
Пределы измерений, кПа |
Перегрузка, кПа |
Рабочее давление, МПа |
Предел допускаемой основной погрешности, Y |
|
Датчик избыточного и вакуумметрического давления ДДМ-03-ДИВ-МИ ДДМ-03-ДИВ-МИ-Ех |
ДДМ-03-0,25ДИВ-МИ |
± 0,25 |
±1 |
- |
± 0,5 |
|
± 0,125 |
± 0,5 |
||||
|
± 0,08 |
±1,0 |
||||
|
ДДМ-03-5ДИВ-МИ |
± 5 |
±20 |
- |
± 0,5 |
|
|
± 3 |
± 0,5 |
||||
|
± 2 |
±1,0 |
||||
|
ДДМ-03-30ДИВ-МИ |
± 30 |
±100 |
- |
± 0,5 |
|
|
± 20 |
± 0,5 |
||||
|
± 12,5 |
±1,0 |
||||
|
Датчик избыточного давления ДДМ-03-ДИ-МИ ДДМ-03-ДИ-МИ-Ех |
ДДМ-03-2,5ДИ-МИ |
2,5 |
10 |
- |
± 0,5 |
|
1,6 |
± 0,5 |
||||
|
1 |
±1,0 |
||||
|
ДДМ-03-4 ДИ-МИ |
4 |
10 |
- |
± 0,5 |
|
|
2,5 |
± 0,5 |
||||
|
1,6 |
±1,0 |
||||
|
ДДМ-03-10ДИ-МИ |
10 |
75 |
- |
± 0,5 |
|
|
6 |
± 0,5 |
||||
|
4 |
±1,0 |
||||
|
ДДМ-03-40ДИ-МИ |
40 |
200 |
- |
± 0,5 |
|
|
25 |
± 0,5 |
||||
|
16 |
±1,0 |
||||
|
ДДМ-03-160ДИ-МИ |
160 |
400 |
- |
± 0,5 |
|
|
100 |
± 0,5 |
||||
|
60 |
±1,0 |
||||
|
Датчик избыточного давления ДДМ-03-ДИ-МИ ДДМ-03-ДИ-МИ-Ех |
ДДМ-03-600ДИ-МИ |
600 |
1200 |
- |
± 0,5 |
|
400 |
± 0,5 |
||||
|
250 |
±1,0 |
||||
|
ДДМ-03-2500ДИ-МИ |
2500 |
5000 |
- |
± 0,5 |
|
|
1600 |
± 0,5 |
||||
|
1000 |
±1,0 |
||||
|
Датчик абсолютного давления ДДМ-03-ДА-МИ ДДМ-03-ДА-МИ-Ех |
ДДМ-03-250ДА-МИ |
250 |
500 |
- |
± 0,5 |
|
160 |
± 0,5 |
||||
|
100 |
±1,0 |
||||
|
ДДМ-03-600ДА-МИ |
600 |
1200 |
- |
± 0,5 |
|
|
400 |
± 0,5 |
||||
|
250 |
±1,0 |
||||
|
Датчик дифференциального давления ДДМ-03-ДД-МИ ДДМ-03-ДД-МИ-Ех |
ДДМ-03-2,5ДД-МИ |
2,5 |
+20/-20 |
0,6 |
± 0,5 |
|
1,6 |
± 0,5 |
||||
|
1 |
±1,0 |
||||
|
ДДМ-03-10ДД-МИ |
10 |
+70/-35 |
2,5 |
± 0,5 |
|
|
6,3 |
± 0,5 |
||||
|
4 |
±1,0 |
||||
|
ДДМ-03-40ДД-МИ |
40 |
+150/-70 |
± 0,5 |
||
|
25 |
+70/-35 |
± 0,5 |
|||
|
16 |
+70/-35 |
±1,0 |
|||
|
ДДМ-03-160ДД-МИ |
160 |
+700/-350 |
± 0,5 |
||
|
100 |
+150/-70 |
± 0,5 |
|||
|
63 |
+150/-70 |
±1,0 |
|||
|
ДДМ-03-630ДД-МИ |
630 |
+1400/-700 |
± 0,5 |
||
|
400 |
+1400/-700 |
± 0,5 |
|||
|
250 |
+700/-350 |
±1,0 |
|||
|
ДДМ-03-2500ДД-МИ |
2500 |
+2500/-1000 |
± 0,5 |
||
|
1600 |
± 0,5 |
||||
|
1000 |
±1,0 |
Стандартный комплект поставки
- Датчик давления ДДМ-03-МИ-(Ех). Разъем для калибровки PBS 5.
- Руководство по эксплуатации.
- Паспорт.
Поставка датчиков перепада давления ДДМ-03-ДД-МИ и ДДМ03-ДД-МИ-Ех возможна без вентильного блока или с вентильным блоком. Оговаривается при заказе.
Дополнительная комплектация, опции
- Комплект монтажных частей или держатель для крепления датчика (кроме ДДМ-03- ДД-МИ).
