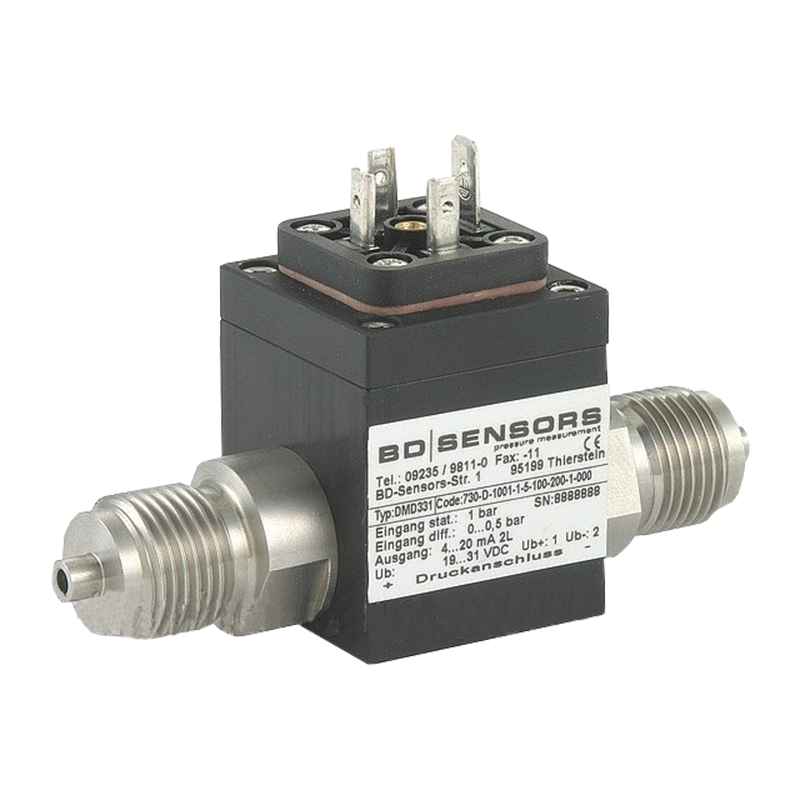

DMD 331 датчики дифференциального давления

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0-10 В, Токовый 4-20 мА

Присоединение к процессу: G1/2, G1/4, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Датчик дифференциального давления DMD 331 используется для универсального применения в промышленности. Преобразователь давления DMD 331 устойчив к односторонней перегрузке равной статистическому давлению. В качестве среды измерения выступают жидкости и газы неагрессивные к нержавеющей стали марки 1,4571 или 1,4435 и FKM. В зависимости от разности давлений на входах DMD 331 генерируется выходной сигнал пропорциональный разности давлений.

Преимущества и особенности датчика давления DMD331:

  • Экономичный датчик дифференциального давления.
  • Защита от неправильного подключения, коротких замыканий и перепадов напряжений.
  • Прочная и надёжная конструкция для тяжелых условий эксплуатации.
  • Компактное исполнение.

Области применения датчика перепада давления DMD 331:

  • Контроль технологических процессов.
  • Контроль перепада давления на фильтрах.
  • Коммунальное хозяйство.
  • Водоподготовка.

Технические характеристики

Диапазон измерений (Пределы уставок) 0,02-0,2 бар; 0,04-0,4 бар; 0,1-1 бар; 0,25-2,5 бар; 0,6-6 бар; 1,6-16 бар
Основная погрешность Стандартно: ≤ ±1,0%; Дополнительно: ≤ ±0,5% ДИ
Температурная погрешность

Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона не более:
0,2 бар - 0,4%; 0,4 бар - 0,3%; ≥ 1,0 - 0,2%

Допустимая перегрузка (Перегрузочное давление) 0,5 бар; 1 бар; 3 бар; 6 бар; 20 бар; 60 бар
Температура контролируемой среды -25...+125°C
Материалы изготовления Анодированный алюминий, Нержавеющая сталь 1.4571 и 1.4435
Исполнение по степени защиты IP65, IP67
Тип электроподключения DIN 43650, Разъем Binder 723 5-конт.
Принцип действия Тензометрический
Вес 0,4 кг

Структура обозначения, пример заказа

DMD 331
-730
-F
-2000
-3
-8
-200
-800
-7
-00R

Код исполнения

Код уплотнения

Код механического присоединения

Код электрического присоединения

Код основной погрешности

Код выходного сигнала:

1 - 4-20 мA

3 - 0-10 В

Код дифференциального давления

Код макс. давления на вх."+" / перепад / перегрузка

Тип измеряемого давления:

730 - дифференциальное

Наименование датчика

Стандартный комплект поставки

  • Датчик.
  • Руководство эксплуатации.
  • Паспорт.

Дополнительная комплектация, опции

  • Клапанные блоки.
  • Блоки питания.
  • Индикаторы.
  • Изготовление датчиков с требуемыми характеристиками под заказ.
