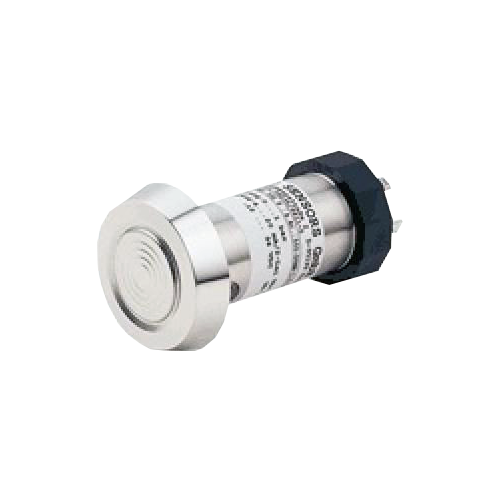

DMP331P датчики давления с торцевой мембраной

Скачать PDF

Вид давления: Абсолютное давление, Избыточное давление, Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, RS-485, Напряжения 0-10 В, Токовый 0-20 мА, Токовый 4-20 мА

Присоединение к процессу: G1, G1/2, G3/4, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT4, нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчик давления с торцевой мембраной DMP 331P предназначен для мониторинга технологических процессов путем пропорционального преобразования значения давления в электрический сигнал.

Конструктивной особенностью датчика является торцевая мембрана, позволяющая применять датчик для измерения давления в вязких субстанциях. Специальная конструкция датчика DMP 331P позволяет применять его для измерения давления в средах с температурой до 300°C.

Поставка датчика осуществляется с резьбовым соединением (дюймы), а также с соединением под зажим (Clamp) и трубное соединение (Dairy pipe). Использование преобразователя давления позволяет проводить измерения статического и динамического давления в диапазонах от 100 мбар до 40 бар (от 10 кПа до 4 МПа) в соответствии с DIN 16128. Также возможна поставка датчиков для заданного диапазона давлений.

Датчик пригоден для использования во всех средах неагрессивных к нержавеющей стали типа 1.4435 и 1.4301. В специальном исполнении с танталовым покрытием мембраны возможно измерение давления особо агрессивных сред (хлор и т.п.)

Наличие стандартизованных электрических сигналов на выходе, наряду с возможностью выбора механических вариантов крепления изделия, обеспечивают широкие возможности по применению датчика.

Преимущества и особенности датчика давления DMP331P:

Высокая линейность характеристик.
Долговременная стабильность калибровочных характеристик.
Различные варианты электрических и механических присоединений.
Прочная и надёжная конструкция для тяжелых условий эксплуатации, продолжительный срок службы.

Области применения датчика DMP 331P:

Химическая промышленность.
Пищевая промышленность.
Целлюлозно-бумажная промышленность.
Особо агрессивное производство (хлор и т.п.).

Технические характеристики

Диапазон измерений (Пределы уставок)	Избыточное: 0…0,10 бар до 0…600 бар Абсолютное: 0…0,60 бар до 0…600 бар Разрежение: -1...0 бар
Основная погрешность	≤ ±0,35% (≤ ±0,5% для PN ≤ 0,4 бар); Дополнительно: ≤ ±0,25% (для PN> 0,4 бар)
Температурная погрешность	Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона: -1..0 - ±0,12%; ≤ 0,1 - ±0,4%; ≤ 0,25 - ±0,3%; ≤ 0,4 - ±0,2%; ≤ 1,0 - ±0,15%; > 1,0 - ±0,12%
Допустимая перегрузка (Перегрузочное давление)	3-1000 бар (в зависимости от модели датчика)
Температура контролируемой среды	-25...+300°C
Материалы изготовления	Нержавеющая сталь 1.4301 и 1.4435
Исполнение по степени защиты	IP65, IP67, IP68
Тип электроподключения	Разъем DIN 43650; Разъем Binder 723 (5-конт.); Разъем Buccanee
Принцип действия	Тензометрический
Вес	0,14 кг

Структура обозначения, пример заказа

DMP 331P

-500

-2500

-4

-2

-М00

-Z33

-1

-3

-2

Код заполняющей жидкости

Код уплотнения

Код материала мембраны

Код механического присоединения

Код электрического присоединения

Код основной погрешности

Код выходного сигнала

Код диапазона измерения и максимальной перегрузки

Тип измеряемого давления:

500 - избыточное

501 - абсолютное

Наименование датчика

Стандартный комплект поставки

Датчик.
Руководство эксплуатации.
Паспорт.

Дополнительная комплектация, опции

Специальная конструкция с применением радиатора для измерения давления в средах с температурой до 300°C.
Корпус из нержавеющей стали для полевого монтажа.
Искробезопасное исполнение: 0ExiaIICT4.
Герметичное неразъемное кабельное соединение.
Малые габаритные размеры.
Изготовление датчиков с требуемыми характеристиками под заказ.

Скачать документацию

DMP 331P датчики давления с торцевой мембраной. Техническая документация.

DMP 304, DMP 331, DMP 333, DMP 334, DMP 343, DMP 331P, DMP 331i, DMP 331Pi, DMP 331K, LMP 331, LMP 331i, датчики давления. Руководство эксплуатации.
