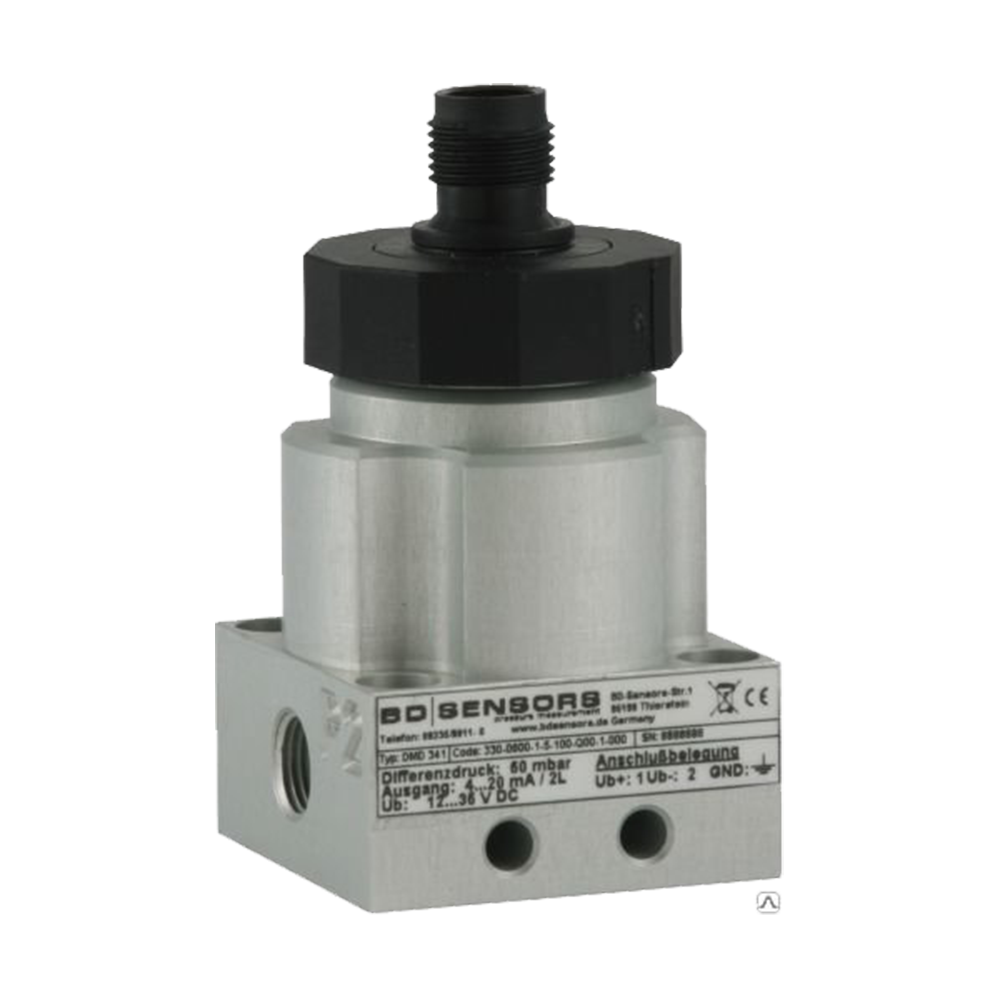

DMD 341 датчики дифференциального давления

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0-10 В, Токовый 0-20 мА, Токовый 4-20 мА

Присоединение к процессу: G1/2, G1/4, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Экономичный датчик дифференциального давления DMD 341 предназначен для измерения давления неагрессивных газов и воздуха. Кремниевый чувствительный элемент обеспечивает высокие метрологические характеристики и отличную долговременную стабильность. Преобразователь давления DMD 341 применяется для контроля перепада (разности) давления на производстве стекла, кирпича, для вентиляции и кондиционирования, в "чистых комнатах", контроль загрязненности фильтров.

Преимущества и особенности датчика давления DMD 341:

  • Прочная виброустойчивая конструкция.
  • Пылевлагозащищенность.
  • Компактный алюминиевый корпус.

Области применения датчика разности давлений DMD 341:

  • Контроль засорённости фильтров.
  • Кондиционирование.

Технические характеристики

Диапазон измерений (Пределы уставок) 0…0,006 бар; 0…0,01 бар; 0…0,02 бар; 0…0,04 бар; 0…0,04 бар; 0…0,4 бар; 0…0,16 бар; 0…0,25 бар; 0…0,4 бар; 0…0,6 бар; 0…1 бар
От -0,006…0 бар до -1…0 бар
Основная погрешность ±0,35 / 1 / 2%
Температурная погрешность

Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона не более:
≤ 10 мбар - 0,3%; ≤ 20 мбар - 0,25%; ≤ 250 мбар - 0,15%; > 250 мбар - 0,08%

Допустимая перегрузка (Перегрузочное давление) 0,1 бар; 0,2 бар; 0,35 бар; 1 бар; 3 бар
Температура контролируемой среды -25...+125°C
Материалы изготовления Кремний, стекло, керамика, никель
Исполнение по степени защиты IP67
Тип электроподключения DIN 43650, Brad Harrison Mini Chance
Принцип действия Тензометрический
Вес 0,25 кг

Структура обозначения, пример заказа

DMD 341
-330
-1600
-3
-3
-100
-Q00
-6
-00R

Код исполнения

Код уплотнения

Код механического присоединения

Код электрического присоединения

Код основной погрешности

Код выходного сигнала

Код диапазона измерения и максимальной перегрузки

Тип измеряемого давления:

330 - дифференциальное

331 - избыточное

Наименование датчика

Стандартный комплект поставки

  • Датчик.
  • Руководство эксплуатации.
  • Паспорт.

Дополнительная комплектация, опции

  • Клапанные блоки.
  • Блоки питания.
  • Индикаторы.
  • Изготовление датчиков с требуемыми характеристиками под заказ.
