DMK 331 датчики давления агрессивных сред

Скачать PDF

Вид давления: Абсолютное давление, Избыточное давление, Разрежение

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Вязкие жидкости, Жидкости с твёрдыми включениями, пульпа

Выходной сигнал: HART, Напряжения 0-10 В, Токовый 0-20 мА, Токовый 4-20 мА

Присоединение к процессу: G1/2, G1/4, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу pуб.

Описание

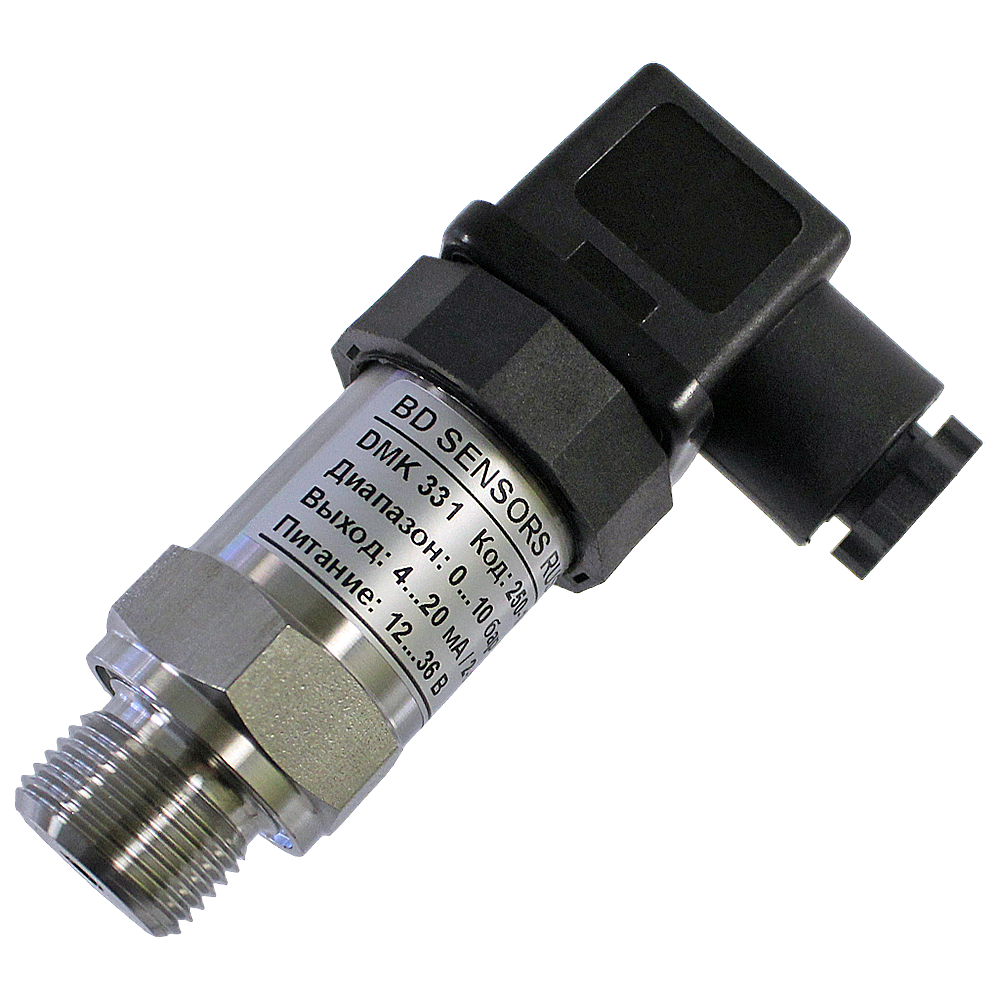

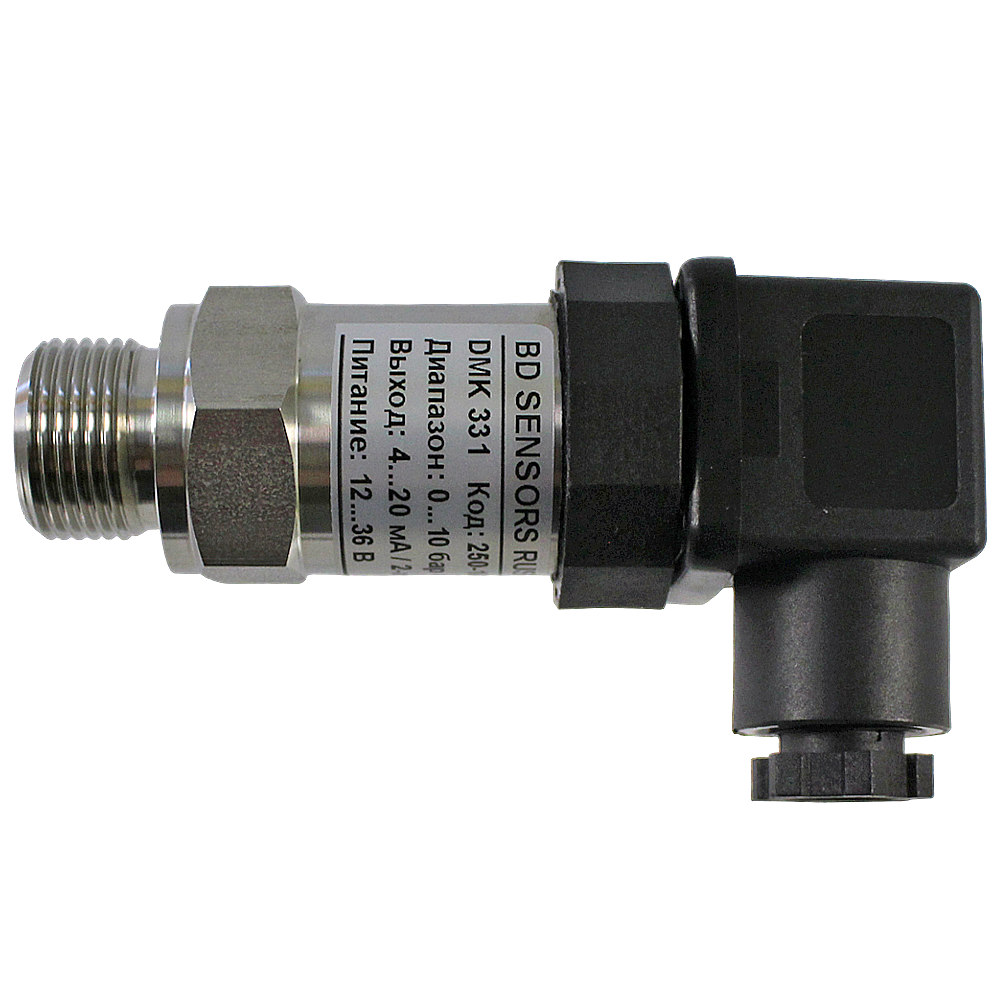

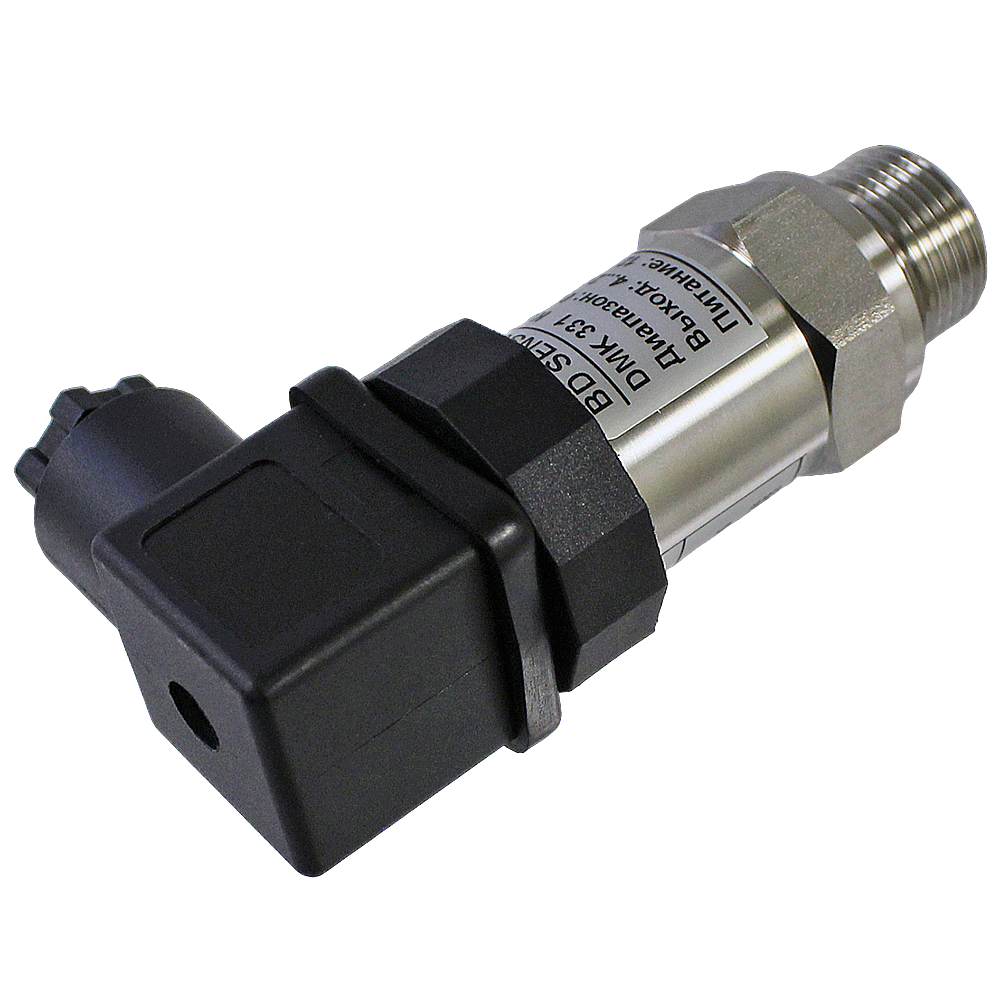

Датчик DMK 331 (ДМК 331) представляет собой промышленный датчик давления с керамическим сенсором для агрессивных сред (датчик давления 4-20 мА).

Возможно исполнение датчика DMK 331 с различными вариантами механического подсоединения:

  • Стандартное: с штуцером G1.2" и керамической мембраной.
  • Дополнительно: с открытой керамической мембраной и штуцером G1.2" для измерения низкого давления от 0…0.6 бар и 0…25 бар.

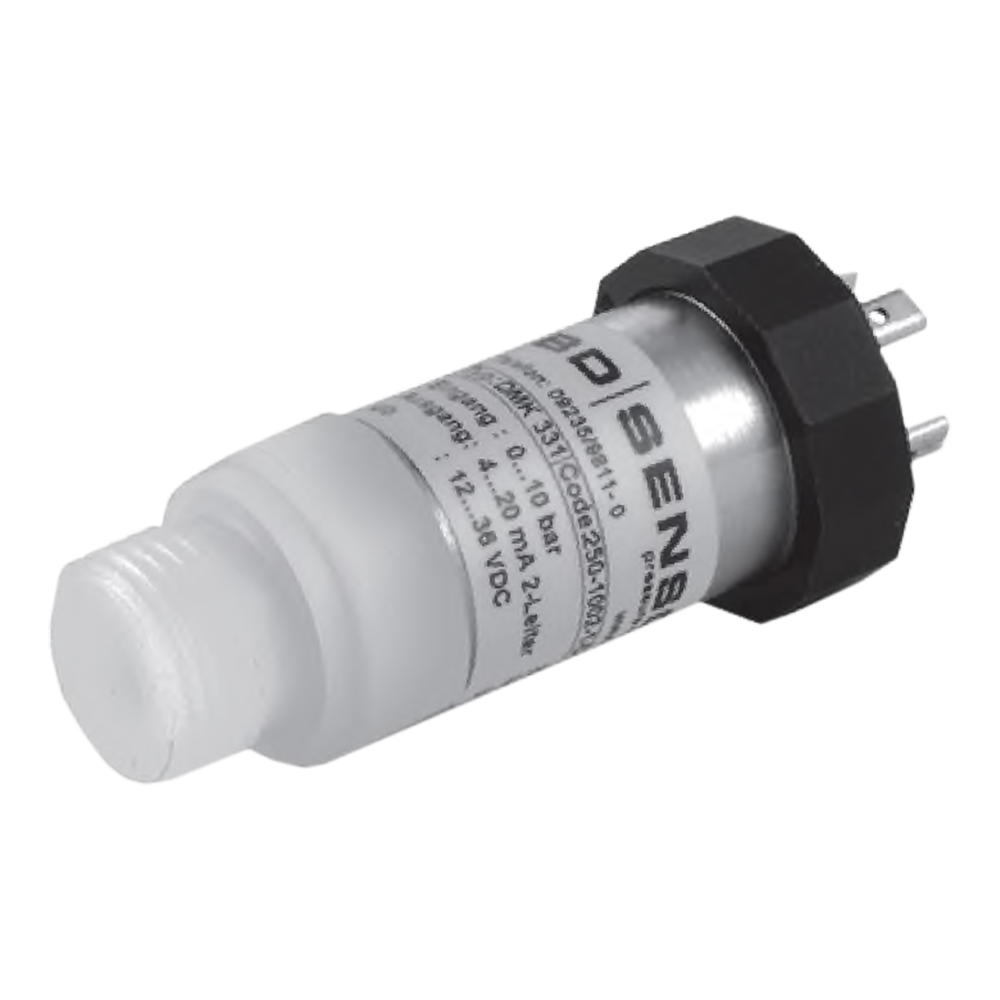

Для сред, агрессивных к нержавеющей стали, рекомендуется применять штуцер, выполненный из PVDF. Такой материал применим в медицинских технологиях, очистке воды в химической промышленности.

Преимущества и особенности датчика давления DMK 331:

  • Индивидуальная настройка диапазона по требованию заказчика.
  • Долговременная стабильность калибровочных характеристик.
  • Прочная и надёжная конструкция для тяжелых условий эксплуатации, продолжительный срок службы.
  • Защита от неправильного подключения, коротких замыканий и перепадов напряжений.

Области применения DMK 331:

  • Медицинское оборудование.
  • Технологии защиты окружающей среды.
  • Гальванопроизводство.
  • Работы с кислородом.
  • Химическое производство.

Технические характеристики

Диапазон измерений (Пределы уставок) -1...0 бар; 0…0,6 бар; 0…1 бар; 0…1,6 бар; 0…2,5 бар; 0…4 бар; 0…6 бар; 0…10 бар; 0…16 бар; 0…25 бар; 0…40 бар; 0…60 бар; 0…100 бар; 0…160 бар; 0…250 бар; 0…400 бар; 0…600 бар (избыточное, абсолютное, разрежение)
Основная погрешность ±0,5%; ±0,25%
Температурная погрешность

Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона не более ±0,2 %

Допустимая перегрузка (Перегрузочное давление) 2 бар; 4 бар; 10 бар; 20 бар; 40 бар; 100 бар; 200 бар; 400 бар; 600 бар; 800 бар (в зависимости от модели датчика)
Температура контролируемой среды -25...+135 °C
Материалы изготовления Нержавеющая сталь 1.4305 и 1.4571
Исполнение по степени защиты IP65, IP67, IP68
Тип электроподключения Разъем Binder 723 (5-конт.); Кабельный ввод PG7, включая 2 м кабеля; Разъем M12x1 (4-конт); Разъем Buccaneer; Разъем DIN 43650
Принцип действия Тензометрический
Вес 0,14 кг

Структура обозначения, пример заказа

DMK 331
-250
-1002
-3
-9
-400
-200
-3
-1
-2

Код материала мембраны

Код материала корпуса

Код уплотнения

Код механического присоединения

Код электрического присоединения

Код основной погрешности

Код выходного сигнала

Код диапазона измерения и максимальной перегрузки

Тип измеряемого давления:

250 - избыточное;

251 - абсолютное.

Наименование датчика

Стандартный комплект поставки

  • Датчик.
  • Руководство эксплуатации.
  • Паспорт.

Дополнительная комплектация, опции

  • Специальное исполнение для работы с кислородом.
  • Конструкция с открытой мембраной и др.
  • Искробезопасное исполнение: 0ExiaIICT4.
  • Изготовление датчиков с требуемыми характеристиками под заказ.
