ИД-В-АЦ датчики разрежения

Скачать PDF

Вид давления: Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

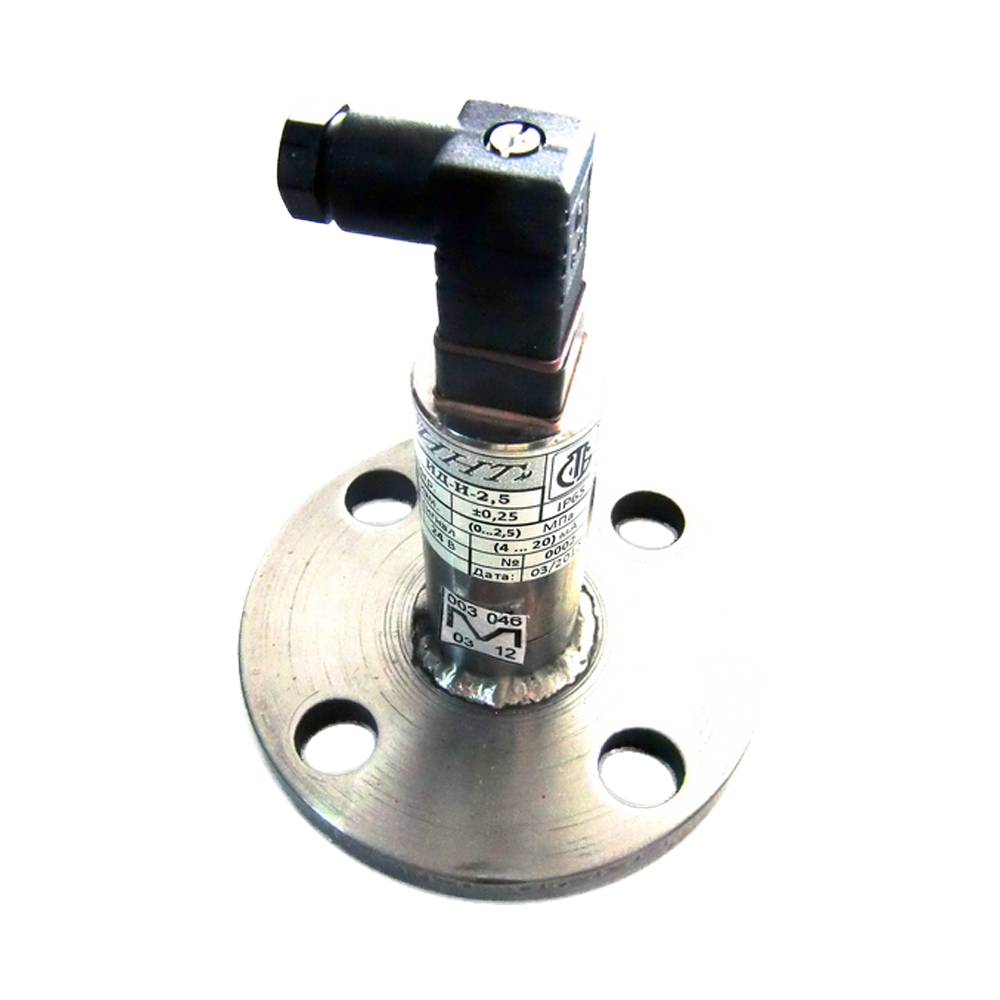

Присоединение к процессу: G1, G1/2, G1/4, М20х1,5, М30х2, Фланцевое

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики ИД-В-АЦ предназначены для пропорционального преобразования значения разрежения газов и жидкостей, по отношению к которым сталь 12Х18Н10Т (либо аналоги) является корозионностойкой, в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА).

Датчики разрежения ИД-В-АЦ применяются для автоматизации и контроля технологических процессов, учета расхода газов и жидкостей, уровня, плотности жидкостей во всех областях промышленности, энергетики и коммунального хозяйства.

Преобразователи давления ИД-В-АЦ выпускаются в следующих модификациях:

  • АЦ – датчики стандартного исполнения, обеспечивают пропорциональное преобразование давления рабочей среды в электрический сигнал постоянного тока (4-20 мА).
  • ЦС  датчики «интеллектуальные», перенастраиваемые, могут быть с цифровым протоколом передачи данных HART и иметь встроенный жидкокристаллический (ИЖЦ) или светодиодный (ИСЦ) индикатор.

Модели корпуса датчиков разрежения ИД-В-АЦ (подробнее):

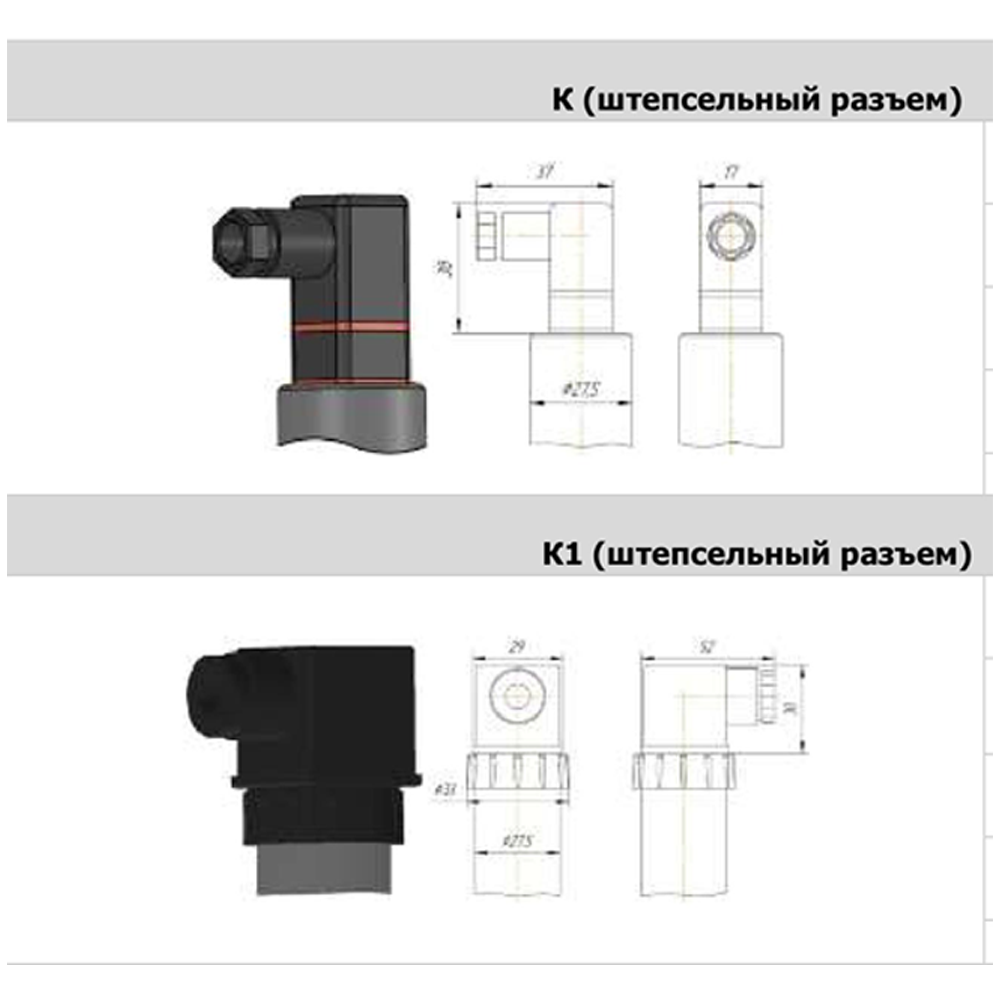

  • К (штепсельный разъем Типа DIN 43650 fromC).
  • К1 (штепсельный разъем Типа DIN 43650 from А).

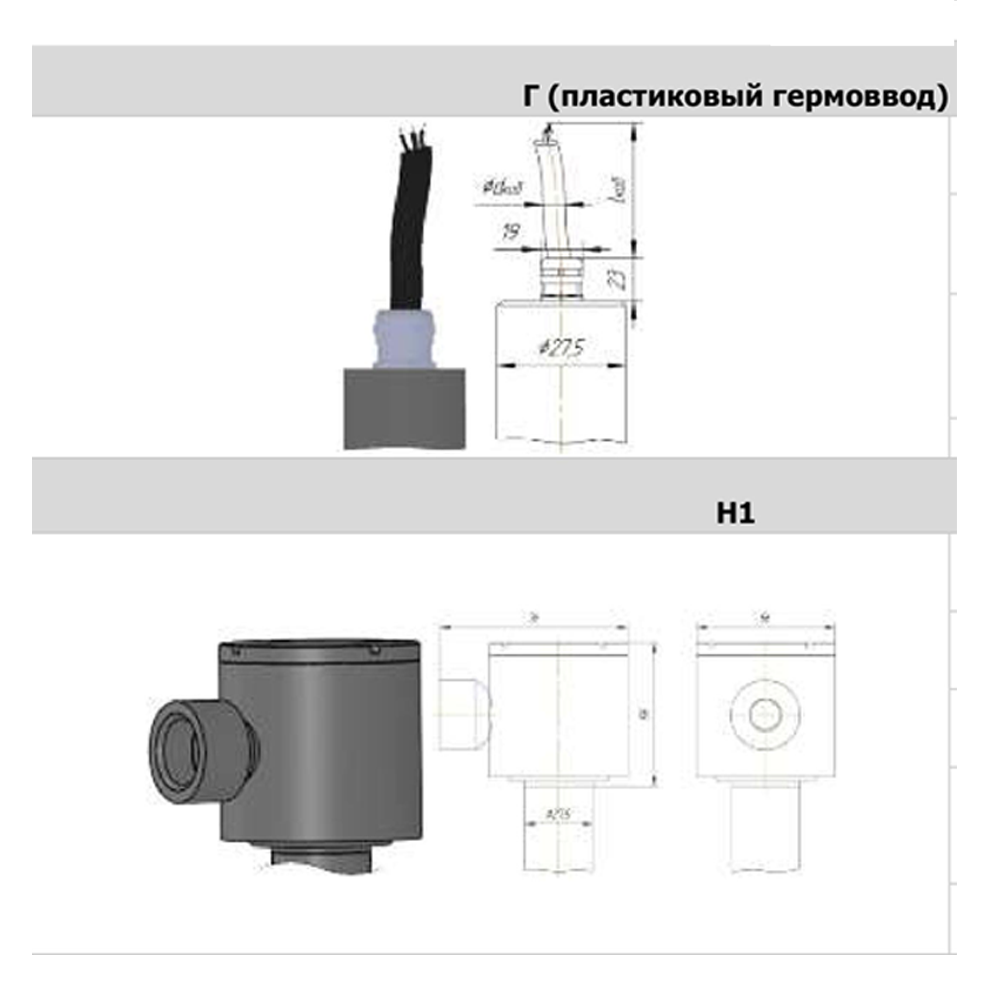

  • Г (с пластиковым гермовводом).

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,04 МПа; 0-0,06 МПа; 0-0,063 МПа; 0-0,1 МПа
Основная погрешность ±0,25%; ±0,5%; ±1,0%
Исполнение по степени защиты IP65, IP68

Структура обозначения, пример заказа

ИД-В
АЦ
К1
0,063
1
3
Д
3
1

Тип выходного сигнала:
1- с линейно возрастающей характеристикой выходного сигнала
2- с линейно убывающей характеристикой выходного сигнала

Диапазон температурной компенсации:
1- от +5°С до +40°С
2- от -25°С до +70°С
3- от -40°С до +85°С

Исполнение корпуса:
М- с защитной мембраной
Д- с дросселем
0- без дросселя

Присоединение к процессу:
1- М20х1,5
2- М30х2
3- G1/2
4- G1
5- G1/4
0- другая по согласованию

Предел основной приведенной погрешности:
1- ±0,25%
2- ±0,5%
3- ±1,0%

Верхний предел измерения, МПа

Модель корпуса датчика:
К- штепсельный разъем DIN from C
К1- штепсельный разъем DIN from А
Г- с пластиковым гермовводом

Стандартное исполнение

Тип датчика, измеряемый параметр
