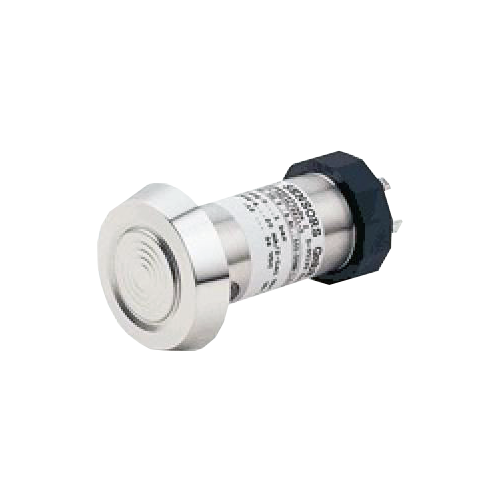

DMK 331P датчики давления агрессивных сред

Скачать PDF

Вид давления: Абсолютное давление, Избыточное давление, Разрежение

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Вязкие жидкости, Жидкости с твёрдыми включениями, пульпа

Выходной сигнал: HART, Напряжения 0-10 В, Токовый 0-20 мА, Токовый 4-20 мА

Присоединение к процессу: G1, G1/2, G1/4, G3/4, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Особенность датчика давления DMK 331P - это измерение вязких и агрессивных сред с высоким давлением.

Преобразователь давления DMK 331P исполнен на основе керамического чувствительного элемента, отличительными особенностями которого являются низкая температурная погрешность, хорошие линейность и долговременная стабильность. Возможен выбор заполняющей жидкости: силиконовое масло (стандартно), пищевое масло, галокарбон. Для использования при высоких температурах возможно специальное исполнение с охлаждающим элементом (радиатором).

Различные варианты выходных сигналов и электрических разъёмов позволяют использовать DMK 331P во множестве областей. Датчик может использоваться также во взрывоопасных зонах (взрывозащищенное исполнение - опционально).

Области применения датчиков давления DMK 331P:

  • Пищевая промышленность.
  • Фармацевтика.
  • Бумажная промышленность.
  • Контроль технологических процессов.

Технические характеристики

Диапазон измерений (Пределы уставок) Избыточное и абсолютное: 0…1 бар до 0…400 бар;

Разрежение: -1...0 бар

Основная погрешность ±0,5%
Температурная погрешность

Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона не более ±0,2 %

Допустимая перегрузка (Перегрузочное давление) 3...600 бар (в зависимости от модели датчика)
Температура контролируемой среды -25...+300°C
Материалы изготовления Нержавеющая сталь 1.4305 и 1.4571
Исполнение по степени защиты IP65, IP67, IP68
Тип электроподключения Разъем Binder 723 (5-конт.); Разъем Buccaneer; Разъем DIN 43650
Принцип действия Тензометрический
Вес Не менее 0,20 кг

Структура обозначения, пример заказа

DMK 331P
-505
-1001
-3
-9
-400
-C63
-1
-1
-1

Код заливающей жидкости

Код уплотнения

Код материала мембраны

Код механического присоединения

Код электрического присоединения

Код основной погрешности

Код выходного сигнала

Код диапазона измерения и максимальной перегрузки

Тип измеряемого давления:

505 - избыточное;

506 - абсолютное.

Наименование датчика

Стандартный комплект поставки

  • Датчик.
  • Руководство эксплуатации.
  • Паспорт.

Дополнительная комплектация, опции

  • Взрывобезопасное исполнение (по заказу, только для 2-пров. исполнения с выходом 4…20 мА): 0ExiaIICT4.
  • Специальные исполнения по условиям заказчика: разнообразие электрических разъёмов и механических присоединений.
  • Другие исполнения по запросу.
