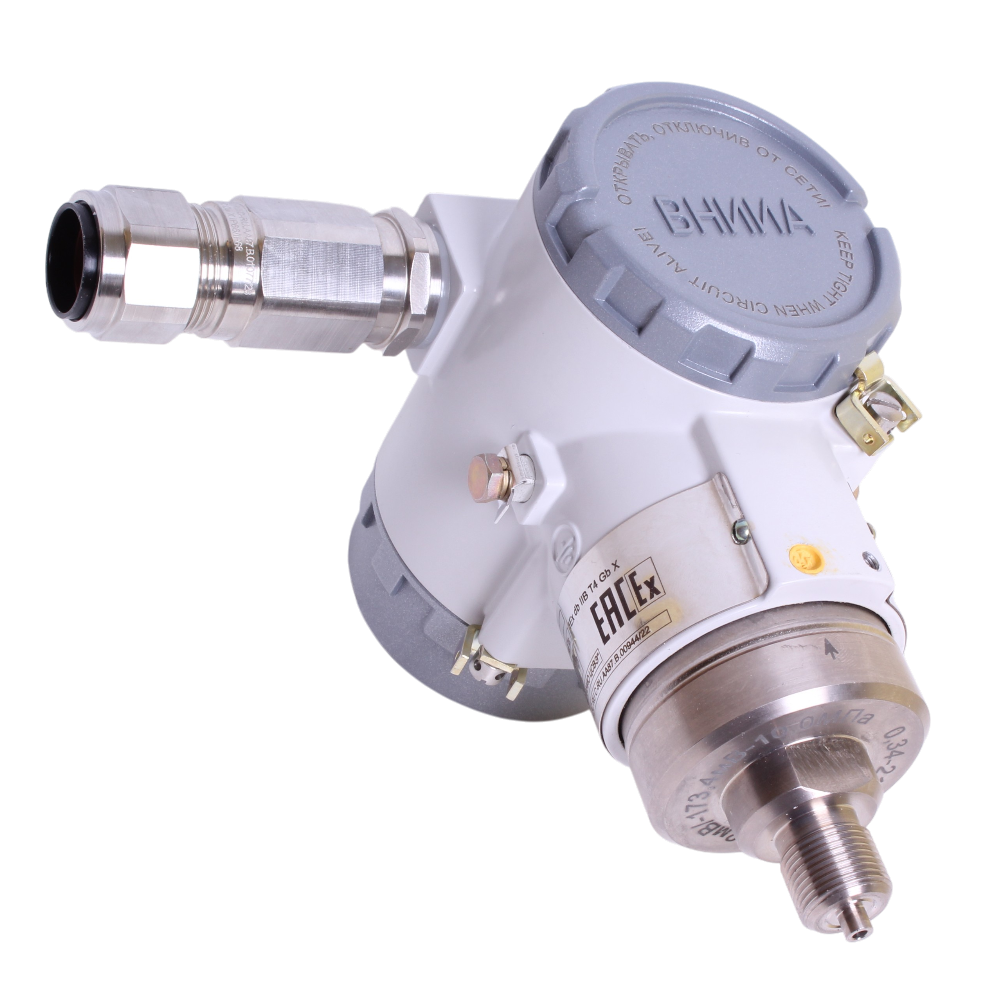

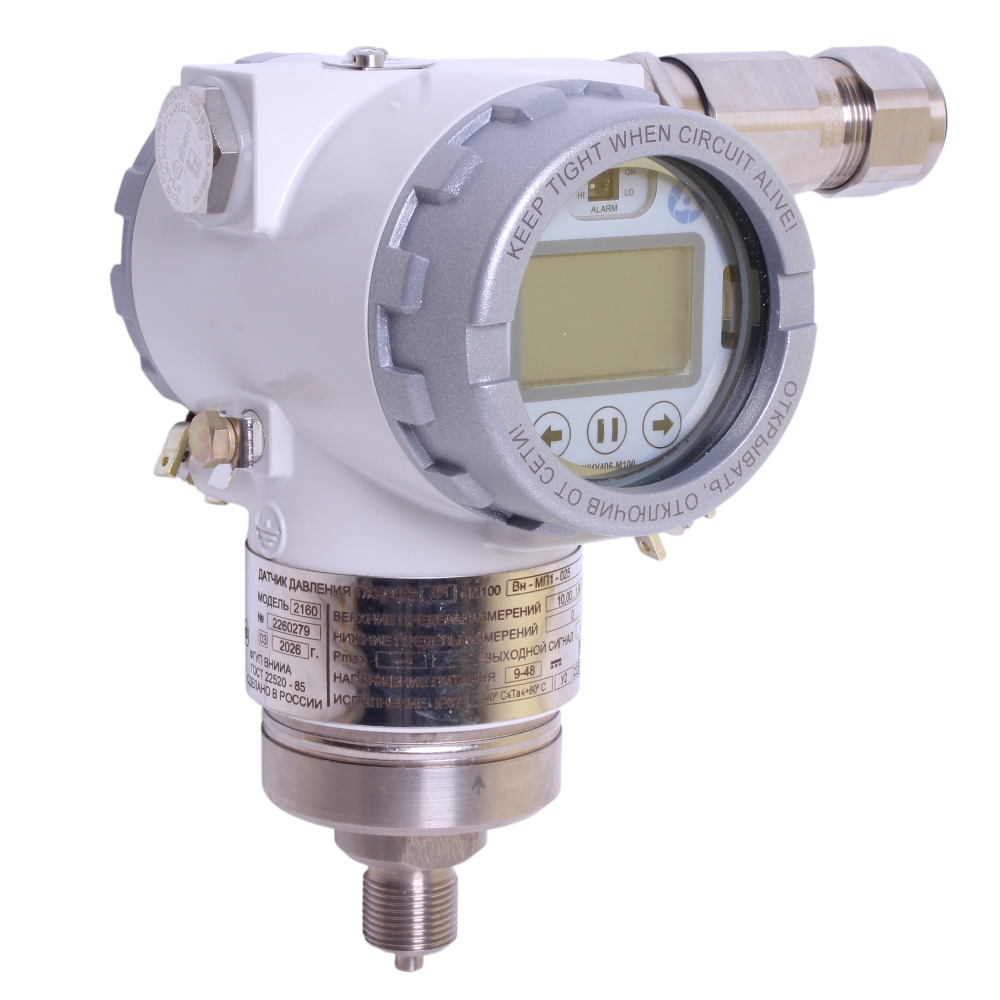

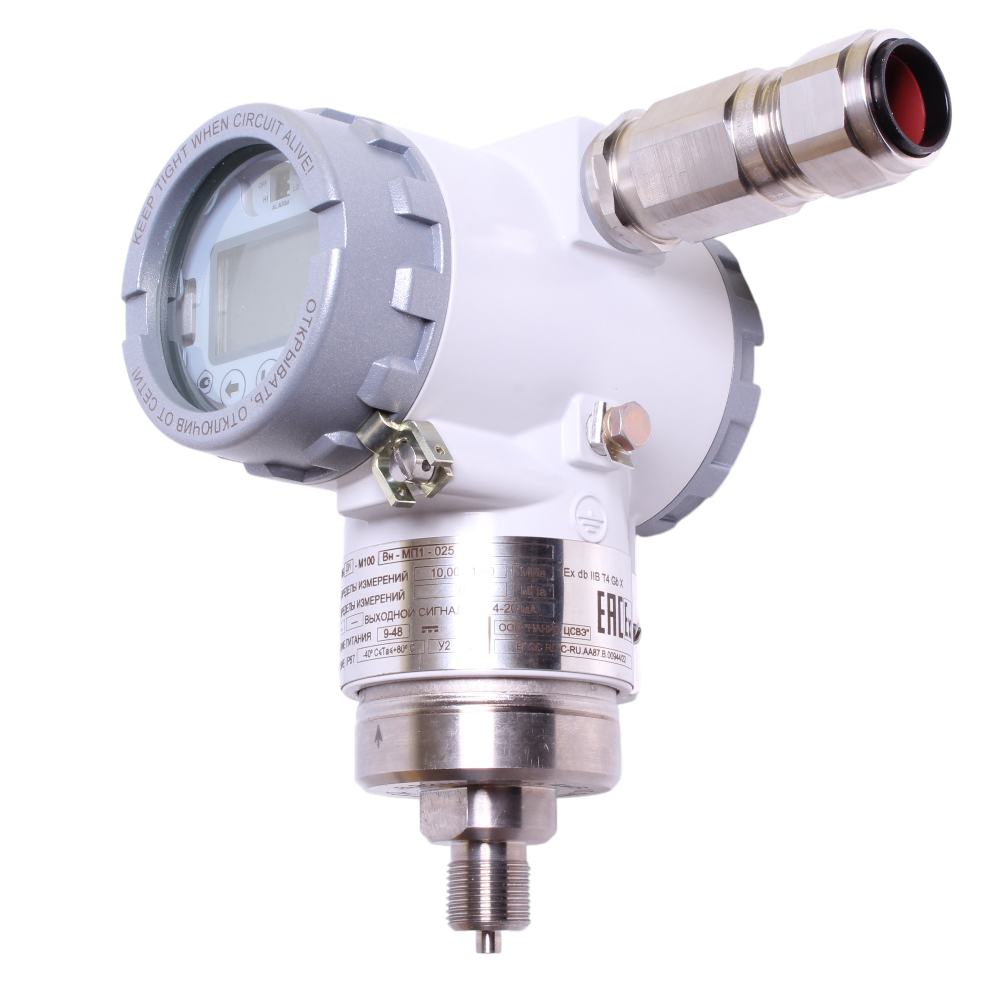

ТЖИУ406-М100 датчики давления

Скачать PDF

Вид давления: Абсолютное давление, Дифференциальное давление, Избыточное давление, Избыточное давление-разрежение, Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Нефтепродукты, Пар

Выходной сигнал: HART, RS-485, Токовый 0-5 мА, Токовый 4-20 мА

Маркировка взрывозащиты: 1ExdIIBT4

Цена (без учета НДС): По запросу руб.

Описание

Датчики давления ТЖИУ406-М100 предназначены для непрерывного преобразования измеряемого параметра в унифицированный выходной токовый сигнал и цифровой сигнал на базе HART-протокола или цифровой сигнал на базе интерфейса RS-485 с протоколом Modbus.

Преобразователи давления ТЖИУ406-М100 используются в системах автоматического управления, контроля и регулирования технологических процессов различных отраслей промышленности, в том числе, для применения во взрывоопасных производствах нефтяной и газовой промышленности, а также на объектах атомной энергетики.

Особенности датчиков ТЖИУ406-М100:

  • Датчики давления ТЖИУ406-М100 работают в двух режимах:
    • Режим измерения.
    • Режим установки и контроля параметров.
  • Гарантийный срок эксплуатации датчиков общепромышленного назначения - 3,5 года со дня ввода в эксплуатацию, но не более 4,5 лет с даты изготовления.
  • Гарантийный срок эксплуатации датчиков в исполнении для АЭС - 6 лет со дня ввода в эксплуатацию, но не более 7 лет с даты изготовления.
  • Применение титановых сплавов в конструкции датчиков позволяет работать с агрессивными жидкостями и морской водой, климатическое исполнение - от умеренно холодного до тропического морского.
  • Электрическое питание датчика осуществляется от источника постоянного тока напряжением:
    • Для исполнения МП1и МП2 от 9 до 48 В.
    • Для исполнения МП1ВП: от 9 до 48 В с выключенной подсветкой ЖКИ; от 15 до 48 В с включенной подсветкой ЖКИ.
    • Для исполнения МП3: от 13 до 48 В с выключенной подсветкой ЖКИ; от 19 до 48 В с включенной подсветкой ЖКИ.

Технические характеристики

Диапазон измерений (Пределы уставок) 0,16 кПа-100 МПа
Основная погрешность ±0,1%; ±0,15%; ±0,25%; ±0,5%
Материалы изготовления Титан ВТ1-0, сталь 12Х18Н10Т
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ1, УХЛ3.1
Питание = 36 В

Структура обозначения, пример заказа

ТЖИУ406
ДИ
1Ех
2141
22
МП1
УХЛ1
010/0,6 МПа
42
М20-S27

Код присоединительных частей (см. Руководство по эксплуатации)

Код выходного токового сигнала (см. Руководство по эксплуатации)

Код предела допускаемой основной погрешности датчика/верхний предел измерения (см. Руководство по эксплуатации)

Вид климатического исполнения

Код электронного преобразователя (см. Руководство по эксплуатации)

Код исполнения по материалам, контактирующим с рабочей средой (см. Руководство по эксплуатации)

Модель датчика (см. Руководство по эксплуатации)

Указывается только для взрывозащищенного исполнения

Измеряемый параметр: ДИ; ДА; ДД; ДВ; ДИВ (см. Руководство по эксплуатации)

Наименование модели

Стандартный комплект поставки

  • Датчик ТЖИУ406-М100.
  • Паспорт.
  • Руководство по эксплуатации.
  • Комплект сменных деталей.
  • Розетка.
  • Комплект присоединительных частей.
  • Комплект монтажных частей.
