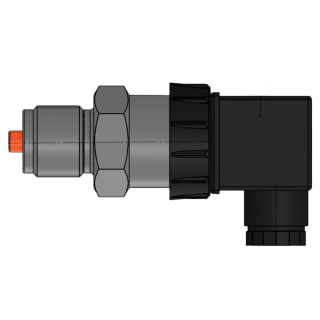

ИД-И-АЦ датчики избыточного давления для применения в ЖКХ

Скачать PDF

Вид давления: Гидростатическое давление, Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: G1, G1/2, G1/4, М20х1,5, М30х2

Маркировка взрывозащиты: нет

Описание

Датчики ИД-И-АЦ предназначены для преобразования значения избыточного давления газов и жидкостей в электрический выходной сигнал. Они также могут применяться для измерения гидростатического давления жидкостей в открытых емкостях. Датчики данного исполнения обеспечивают пропорциональное преобразование давления рабочей среды в электрический сигнал постоянного тока (4-20) мА с линейно возрастающей характеристикой.

Область применения
Сфера жилищно-коммунального хозяйства.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,1 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-0,63 МПа; 0-1,0 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4,0 МПа; 0-6,0 МПа; 0-6,3 МПа; 0-10,0 МПа; 0-16,0 МПа; 0-25,0 МПа; 0-40,0 МПа
Основная погрешность ±0,25 %; ±0,5 %; ±1,0 %
Исполнение по степени защиты IP65

Структура обозначения, пример заказа

ИД-И
АЦ
К1
40,0
1
2
Д

Исполнение корпуса:
Д-с дросселем;
0-без дросселя

Присоединение к процессу:
1-М20х1,5;
2-М30х2;
3-G1/2;
4-G1;
5-G1/4;
0-другая по согласованию

Предел основной приведенной погрешности:
1- ±0,25 %;
2- ±0,5 %;
3- ±1,0 %

Верхний предел измерения, МПа

Модель корпуса датчика

Стандартное исполнение

Тип датчика, измеряемый параметр
