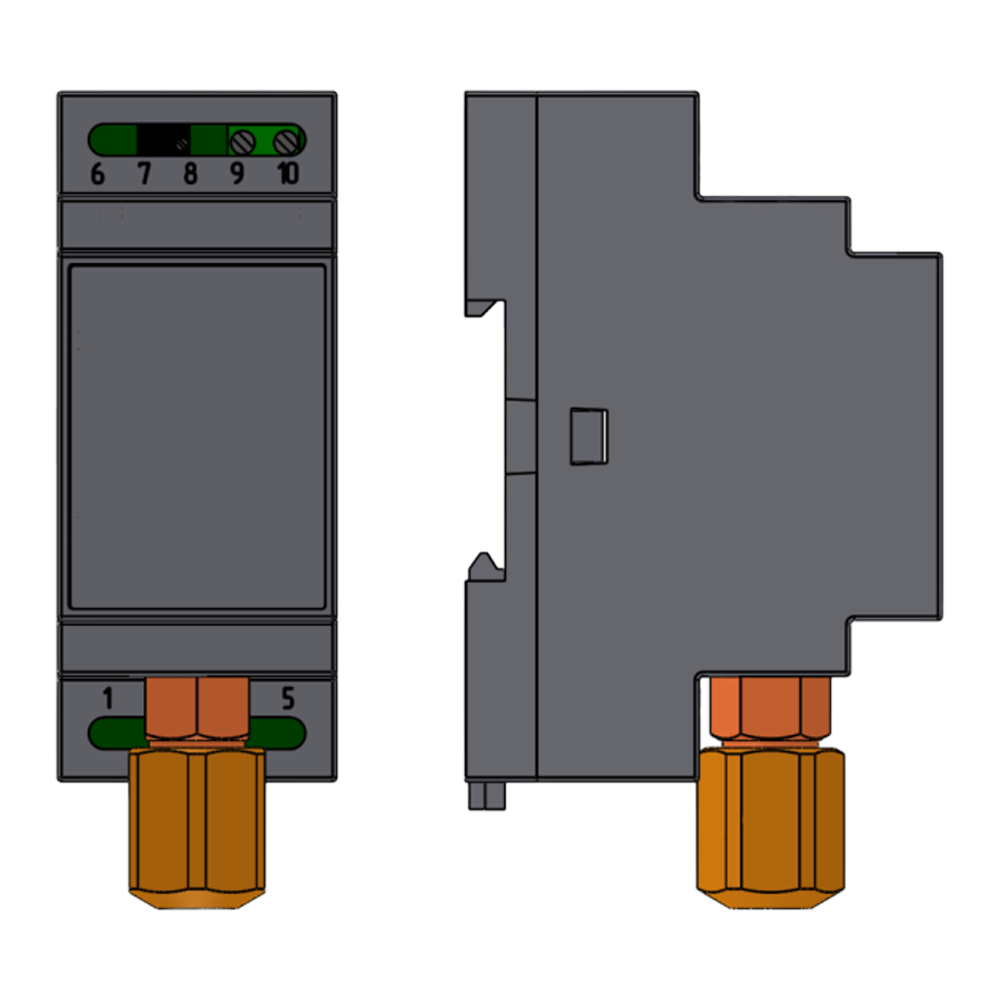

ИД-И-ЦС-Р датчики избыточного давления для крепления на din-рейку интеллектуальные

Скачать PDF

Вид давления: Гидростатическое давление, Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-4,5 В, Напряжения 0,25-2,5 В, Напряжения 0,25-4,5 В, Напряжения 0,25-5 В, Напряжения 0-1 В, Напряжения 0-2 В, Напряжения 0-5 В, Напряжения 0-10 В, Напряжения 1-4 В, Напряжения 1-5 В, Напряжения 1-10 В, Токовый 0-5 мА, Токовый 0-10 мА, Токовый 0-20 мА, Токовый 4-20 мА

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу pуб.

Описание

Интеллектуальные, перенастраиваемые датчики давления ИД-И-ЦС-Р предназначены для пропорционального преобразования значения избыточного давления газов и жидкостей, по отношению к которым сталь 12Х18Н10Т (либо аналоги) является корозионностойкой, в унифицированный электрический выходной сигнал, который может быть совмещен с цифровым протоколом HART.

Преобразователи давления ИД-И-ЦС-Р применяются для автоматизации и контроля технологических процессов, учета расхода газов и жидкостей, уровня, плотности жидкостей во всех областях промышленности, энергетики и коммунального хозяйства.

Датчики ИД-И-ЦС-Р выпускаются в следующих модификациях:

  • АЦ – датчики стандартного исполнения, обеспечивают пропорциональное преобразование давления рабочей среды в электрический сигнал постоянного тока (4-20 мА).
  • ЦС – датчики «интеллектуальные», перенастраиваемые, могут быть с цифровым протоколом передачи данных HART и иметь встроенный жидкокристаллический (ИЖЦ) или светодиодный (ИСЦ) индикатор.

Особенность ИД-И-ЦС-Р - датчики исполнения ЦС могут быть с цифровым протоколом HART.

Выходной сигнал имеет следующие значения:

Выходной сигнал

Код

Выходной сигнал

Код

от 0 до 5 мА

02

от 0,25 до 5 В

10

от 0 до 10 мА

03

от 0 до 5 В

11*

от 0 до 20 мА

04

от 1 до 5 В

12

от 0 до 2 В

05*

от 1 до 4 В

13

от 0,4 до 2 В

06

от 1 до 10 В

14

от 0,25 до 2,5 В

07

от 0 до 10 В

15*

от 0,5 до 4,5 В

08

от 0 до 1 В

16*

от 0,25 до 4,5 В

09

*- по согласованию с изготовителем

Тип выходного сигнала:
1 - с линейно возрастающей характеристикой выходного сигнала.
2 - с линейно убывающей характеристикой выходного сигнала.
3 - с корнеизвлекающей зависимостью выходного сигнала*.
* - корнеизвлекающая зависимость выходного сигнала может быть, как линейно возрастающей так и линейно убывающей характеристикой выходного сигнала. В этом случае код записывается следующим образом: (1,3) или (2,3).

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,1 МПа; 0-0,063 МПа; 0-0,06 МПа; 0-0,01 МПа; 0-0,0063 МПа; 0-0,006 МПа
Основная погрешность ±0,10%; ±0,15% - по согласованию с производителем; ±0,25%; ±0,50%; ±1,00%
Исполнение по степени защиты IP20

Структура обозначения, пример заказа

ИД-И-ЦС
Р
0,006
3
1
H
1
2

Тип выходного сигнала:
1-с линейно возрастающей характеристикой выходного сигнала;
2-с линейно убывающей характеристикой выходного сигнала;
3-с корнеизвлекающей зависимостью выходного сигнала

Выходной сигнал (см. описание)

HART:
Н-с HART;
0-без HART

Диапазон температурной компенсации:
1 + 5...+ 40°С;
2 - 25...+ 70°С;
3 - 40...+ 85°С;
4 без температурной компенсации;
0 – по согласованию (внутри диапазона:-40...+85°С)

Предел основной приведенной погрешности:
1- ±0,10%*;
2- ±0,15%*;
3- ±0,25%;
4- ±0,50%;
5- ±1,0%
* - по согласованию с производителем

Верхний предел измерения, МПа

Модель корпуса датчика

Тип датчика, измеряемый параметр, «интеллектуальное» исполнение
