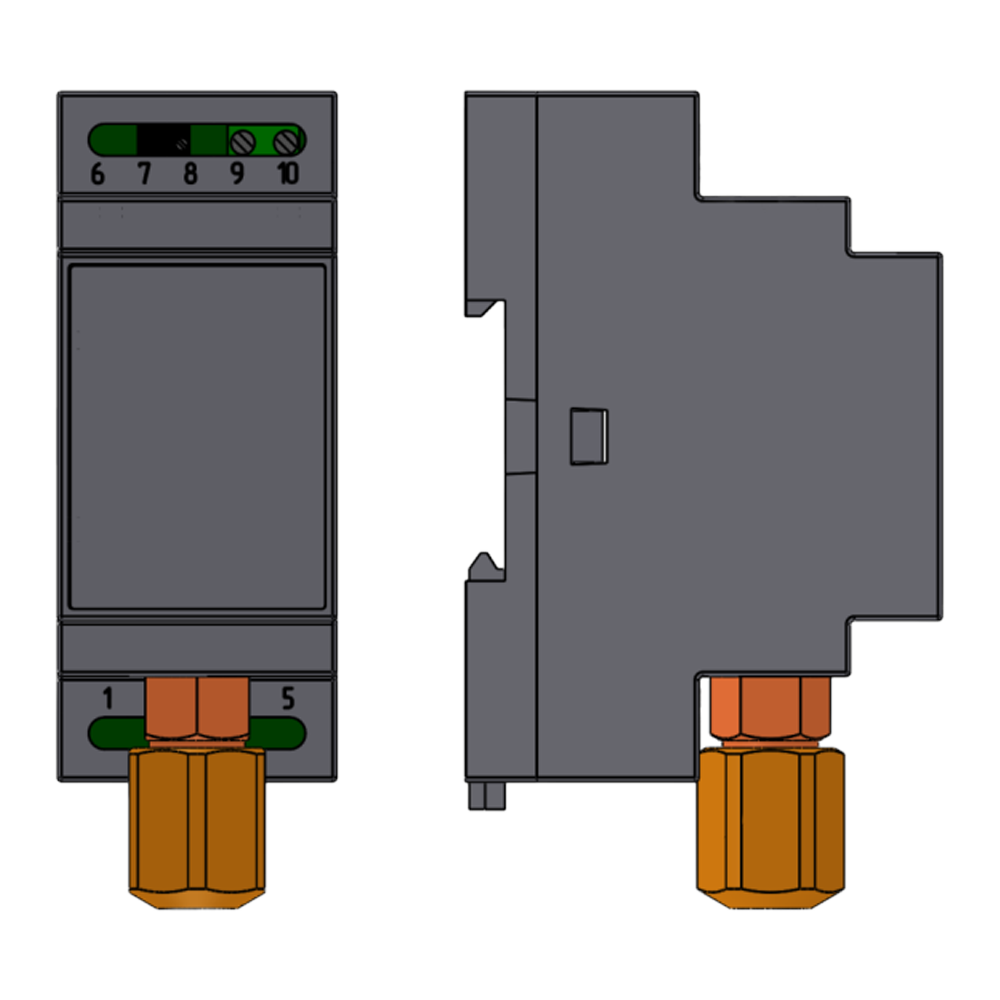

ИД-И-АЦ-Р датчики избыточного давления для крепления на din-рейку

Скачать PDF

Вид давления: Гидростатическое давление, Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу pуб.

Описание

Преобразователи давления ИД-И-АЦ-Р предназначены для пропорционального преобразования значения избыточного давления газов и жидкостей, по отношению к которым сталь 12Х18Н10Т (либо аналоги) является корозионностойкой, в электрический сигнал постоянного тока. Они также могут применяться для измерения гидростатического давления жидкостей в открытых емкостях.

Датчики ИД-И-АЦ-Р выпускаются в следующих модификациях:

  • АЦ – датчики стандартного исполнения, обеспечивают пропорциональное преобразование давления рабочей среды в электрический сигнал постоянного тока (4-20 мА).
  • ЦС – датчики «интеллектуальные», перенастраиваемые, могут быть с цифровым протоколом передачи данных HART.

Датчики давления 4-20 мА применяются для автоматизации и контроля технологических процессов, учета расхода газов и жидкостей, уровня, плотности жидкостей во всех областях промышленности, энергетики и коммунального хозяйства.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,1 МПа; 0-0,063 МПа; 0-0,06 МПа; 0-0,01 МПа; 0-0,0063 МПа; 0-0,006 МПа
Основная погрешность ±0,25%; ±0,5%; ±1,0%
Исполнение по степени защиты IP20

Структура обозначения, пример заказа

ИД-И
АЦ
Р
0,06
1
2
1

Тип выходного сигнала:
1-с линейно возрастающей характеристикой выходного сигнала;
2- с линейно убывающей характеристикой выходного сигнала

Диапазон температурной компенсации:
1- от +5°С до +40°С;
2- от -25°С до +70°С;
3- от -40°С до +85°С

Предел основной приведенной погрешности:
1- ±0,25%;
2- ±0,5%;
3- ±1,0%

Верхний предел измерения, МПа

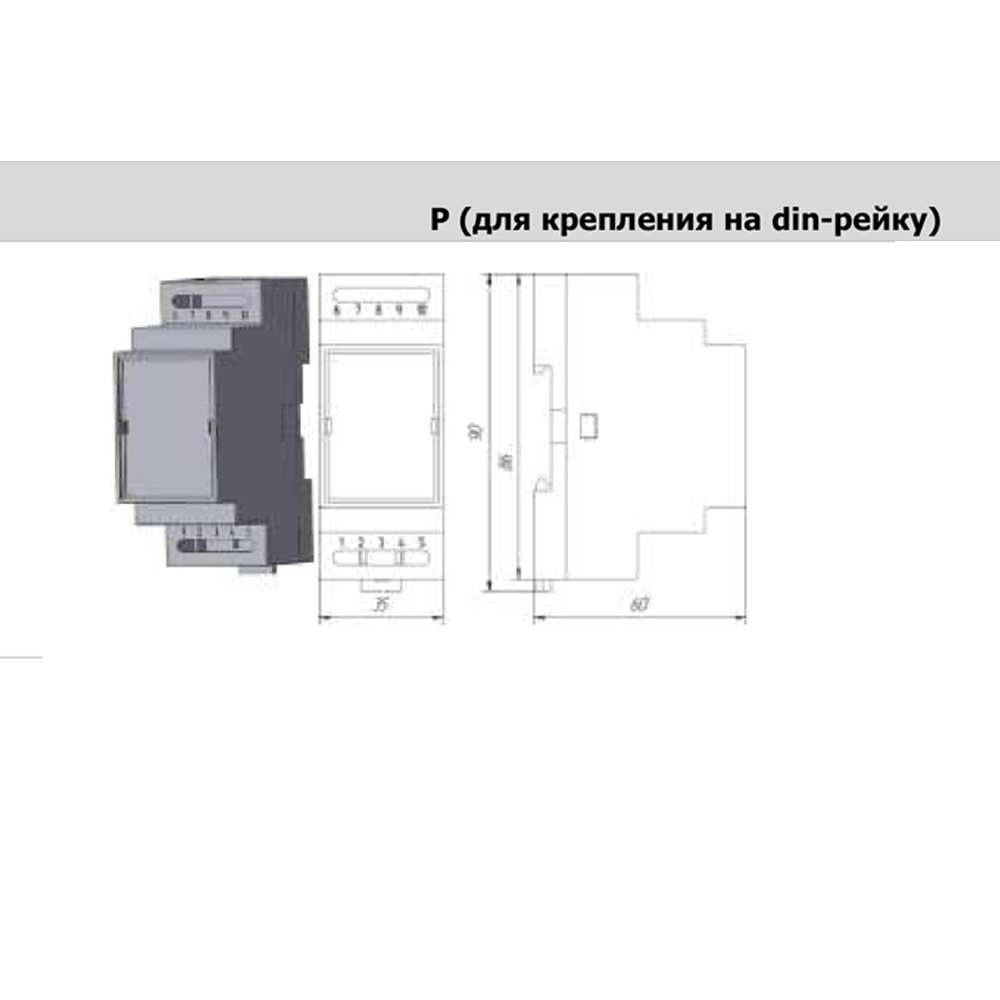

Модель корпуса датчика

Стандартное исполнение

Тип датчика, измеряемый параметр
