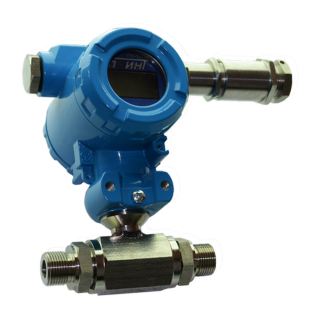

ИД-Р-ЦС-Ex датчики разности давлений интеллектуальные взрывозащищенные

Скачать PDF

Вид давления: Гидростатическое давление, Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-4,5 В, Напряжения 0,25-2,5 В, Напряжения 0,25-4,5 В, Напряжения 0,25-5 В, Напряжения 0-1 В, Напряжения 0-2 В, Напряжения 0-5 В, Напряжения 0-10 В, Напряжения 1-4 В, Напряжения 1-5 В, Напряжения 1-10 В, Токовый 0-5 мА, Токовый 0-10 мА, Токовый 0-20 мА, Токовый 4-20 мА

Присоединение к процессу: 1/4NPT, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT6, 2ExdIICT6

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные интеллектуальные датчики ИД-Р-ЦС-Ex предназначены для преобразования значения разности давлений газов и жидкостей в электрический выходной сигнал, который может быть совмещен с цифровым протоколом HART. Преобразователи давления могут применяться в системах измерения расхода газов и жидкостей, а также для измерения значений гидростатического давления жидкостей в закрытых емкостях, находящихся под давлением.

Датчики разности давлений ИД-Р-ЦС-Ex выпускаются в следующих модификациях:

  • АЦ – датчики стандартного исполнения, обеспечивают пропорциональное преобразование давления рабочей среды в электрический сигнал постоянного тока.
  • ЦС – датчики «интеллектуальные», перенастраиваемые, могут быть с цифровым протоколом передачи данных HART и иметь встроенный жидкокристаллический (ИЖЦ) или светодиодный (ИСЦ) индикатор.

Модели корпуса датчиков дифференциального давления ИД-Р-ЦС-Ex (подробнее):

  • К (штепсельный разъем Типа DIN 43650 fromC).
  • К1 (штепсельный разъем Типа DIN 43650 from А).
  • Г (с пластиковым гермовводом).
  • Н1 (взрывобезопасная металлическая голова).
  • Т (взрывобезопасная металлическая голова).
  • Ти (взрывобезопасная металлическая голова с окном индикации)

Для моделей корпуса «Т» и «Ти» выходной сигнал имеет следующие значения:

Выходной сигнал

Код

Выходной сигнал

Код

от 0 до 5 мА

02

от 0,25 до 5 В

10

от 0 до 10 мА

03

от 0 до 5 В

11*

от 0 до 20 мА

04

от 1 до 5 В

12

от 0 до 2 В

05*

от 1 до 4 В

13

от 0,4 до 2 В

06

от 1 до 10 В

14

от 0,25 до 2,5 В

07

от 0 до 10 В

15*

от 0,5 до 4,5 В

08

от 0 до 1 В

16*

от 0,25 до 4,5 В

09

*- по согласованию с изготовителем

Тип выходного сигнала:

  • 1 - с линейно возрастающей характеристикой выходного сигнала;
  • 2 - с линейно убывающей характеристикой выходного сигнала;
  • 3 - с корнеизвлекающей зависимостью выходного сигнала*.

* - корнеизвлекающая зависимость выходного сигнала может быть, как линейно возрастающей так и линейно убывающей характеристикой выходного сигнала. В этом случае код записывается следующим образом: (1,3) или (2,3).

Для моделей корпуса Н1, Т, Ти бывают следующие типы гермоввода:

  • ПГ  (пластиковый гермоввод).
  • МГ (металлический гермоввод).
  • ЛГ  (латунный гермоввод).
  • МГБ; МГТ; МГ-М; МГФ; МГБ-Б; МГБ-П; МГМ; МГБ-М; МГБ-М(ПВХ) (металлические гермовводы).

Особенности датчиков ИД-Р-ЦС-Ex:

  • Взрывозащищенность датчиков давления, с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой взрывозащиты 0ExiaIICT6X, обеспечивается при эксплуатации датчиков в составе связанного электрооборудования, имеющего входную измерительную цепь с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia». Их применение разрешается только в комплекте с барьерами искрозащиты, установленными вне взрывоопасной зоны и имеющими соответствующее разрешение.
  • Вид взрывозащиты «взрывонепроницаемая оболочка», с маркировкой взрывозащиты 1ExdIICT6X, обеспечивается применением взрывонепроницаемых клеммных голов (модель корпуса Н1), которые комплектуются одним из кабельных гермовводов.
  • Датчики исполнения ЦС могут быть с цифровым протоколом HART.
  • Могут иметь встроенный жидкокристаллический (ИЖЦ) или светодиодный (ИСЦ) индикатор.

Технические характеристики

Диапазон измерений (Пределы уставок) Измеряемая разность: 0,04 МПа; 0,06 МПа; 0,1 МПа; 0,16 МПа; 0,25 МПа; 0,4 МПа; 0,6 МПа; 0,63 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа*; 6,3 МПа*; 10,0 МПа*; 16,0 МПА*
*- только по согласованию
Основная погрешность ±0,10%; ±0,15% (по согласованию с производителем); ±0,25%; ±0,50%; ±1,00%
Максимальное рабочее давление 0,1 МПа; 0,25 МПа; 0,6 МПа; 1,0 МПа; 2,5 МПа; 6,0 Мпа; 10,0 МПа; 16,0 МПа
Исполнение по степени защиты IP65, IP68

Структура обозначения, пример заказа

ИД-Р-ЦС-Ex
Ти
1,0
1
3
C
2
0
10-2
Н

HART:
Н- с HART
0- без HART

Выходной сигнал, тип выходного сигнала (см. описание)

Диапазон перенастройки:
1- 1:10 (по согласованию с производителем)
0- без перенастройки

Индикация только для модели датчика «Ти»:
1- с ИЖЦ
2- с ИСЦ
0- без индикации

Исполнение корпуса:
C- 1/4 NPT
П- М20х1,5

Присоединение к процессу:
1- метрическая М20х1,5
6- трубная коническая 1/4 NRT (для исполнения корпуса "С")
0- другая по согласованию

Предел основной приведенной погрешности:
1- ±0,10%*
2- ±0,15%*
3- ±0,25%
4- ±0,50%
5- ±1,0%
* - по согласованию с производителем

Измеряемая разность, МПа

Модель корпуса датчика:
К- разъем DIN C
К1- разъем DIN А
Г- с пластик. гермовводом
Н1- взрывобезопас. металл. голова
Т- взрывобезопас. металл. голова
Ти- взрывобезопас. металл. голова с индикацие

Тип датчика, измеряемый параметр, «интеллектуальное» исполнение, взрывозащита
