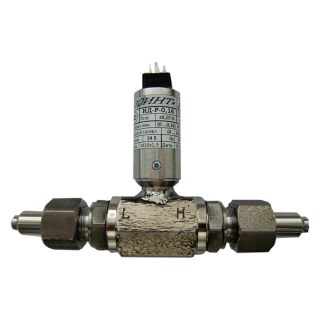

ИД-Р-АЦ датчики разности давлений

Скачать PDF

Вид давления: Гидростатическое давление, Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: 1/4NPT, М20х1,5

Маркировка взрывозащиты: нет

Описание

Датчики ИД-Р-АЦ предназначены для преобразования значения разности давлений газов и жидкостей в электрический выходной сигнал. Могут применяться в системах измерения расхода газов и жидкостей, а также для измерения значений гидростатического давления жидкостей в закрытых емкостях, находящихся под давлением.

Датчики выпускаются в следующих модификациях:
 - АЦ – датчики стандартного исполнения, обеспечивают пропорциональное преобразование давления рабочей среды в электрический сигнал постоянного тока (4-20 мА).
 - ЦС – датчики «интеллектуальные», перенастраиваемые, могут быть с цифровым протоколом передачи данных HART и иметь встроенный жидкокристаллический (ИЖЦ) или светодиодный (ИСЦ) индикатор.

Модели корпуса датчиков (подробнее)
 - К (штепсельный разъем Типа DIN 43650 fromC)
 - К1 (штепсельный разъем Типа DIN 43650 from А)
 - Г (с пластиковым гермовводом)

Технические характеристики

Диапазон измерений (Пределы уставок) Измеряемая разность: 0,04 МПа; 0,06 МПа; 0,1 МПа; 0,16 МПа; 0,25 МПа; 0,4 МПа; 0,6 МПа; 0,63 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа*; 6,3 МПа*; 10,0 МПа*; 16,0 МПА*
*- только по согласованию
Основная погрешность ±0,25 %; ±0,5 %; ±1,0 %
Максимальное рабочее давление 0,1 МПа; 0,25 МПа; 0,6 МПа; 1,0 МПа; 2,5 МПа; 6,0 Мпа; 10,0 МПа; 16,0 МПа
Исполнение по степени защиты IP65, IP68

Структура обозначения, пример заказа

ИД-Р
АЦ
К
0,06
0,25
2
6
С
4
1

Тип выходного сигнала:
1-с линейно возрастающей характеристикой выходного сигнала;
2- с линейно убывающей характеристикой выходного сигнала

Диапазон температурной компенсации:
1 +5...+40 °С;
2 -25...+70 °С;
3 -40...+85 °С;
4 без темп. компенсации;
5 по согласованию (внутри раб диапазона датчика -40…+85 °С)

Исполнение корпуса:
П-М20х1,5;
C-NPT1/4

Присоединение к процессу:
1-метрическая М20х1,5;
6-трубная коническая 1/4 NPT (для исполнения корпуса "С");
0-другая по согласованию

Предел основной приведенной погрешности:
1- ±0,25 %;
2- ±0,5 %;
3- ±1,0 %

Рабочее давление, МПа

Измеряемая разность, МПа

Модель корпуса датчика:
К-штепсельный разъем DIN from C;
К1-штепсельный разъем DIN from А;
Г-с пластиковым гермовводом

Стандартное исполнение

Тип датчика, измеряемый параметр
