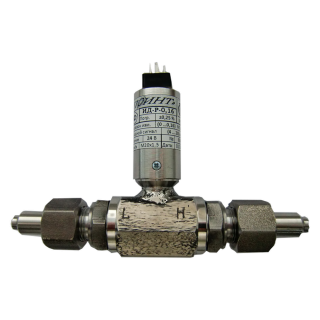

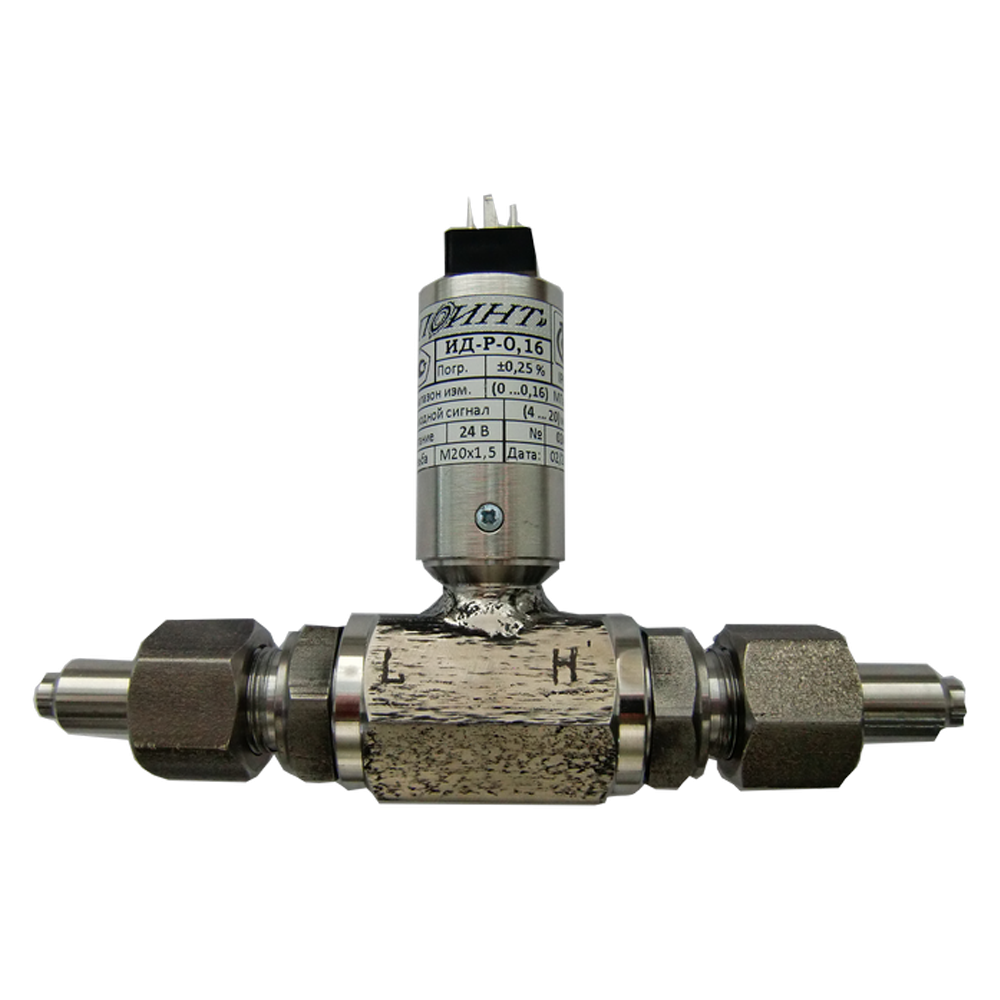

ИД-Р-АЦ-Ex датчики разности давлений взрывозащищенные

Скачать PDF

Вид давления: Гидростатическое давление, Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: 1/4NPT, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT6

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные датчики ИД-Р-АЦ-Ex предназначены для преобразования значения разности давлений газов и жидкостей в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА). Могут применяться в системах измерения расхода газов и жидкостей, а также для измерения значений гидростатического давления жидкостей в закрытых емкостях, находящихся под давлением.

Датчики разности давлений ИД-Р-АЦ-Ex выпускаются в следующих модификациях:

  • АЦ – датчики стандартного исполнения, обеспечивают пропорциональное преобразование давления рабочей среды в электрический сигнал постоянного тока.
  • ЦС – датчики «интеллектуальные», перенастраиваемые, могут быть с цифровым протоколом передачи данных HART и иметь встроенный жидкокристаллический (ИЖЦ) или светодиодный (ИСЦ) индикатор.

Модели корпуса датчиков ИД-Р-АЦ-Ex (подробнее):

  • К (штепсельный разъем Типа DIN 43650 fromC).
  • К1 (штепсельный разъем Типа DIN 43650 from А).
  • Г (с пластиковым гермовводом).
  • Н1 (взрывобезопасная металлическая голова, поставляется в комплекте с одним из гермовводов: ПГ- пластиковый гермоввод, ЛГ -латунный гермоввод, МГ, МГБ, МГТ, МГ-М - металлические гермовводы).

Взрывозащищенность преобразователей давления, с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia», обеспечивается при эксплуатации датчиков в составе связанного электрооборудования, имеющего входную измерительную цепь с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia». Их применение разрешается только в комплекте с барьерами искрозащиты, установленными вне взрывоопасной зоны и имеющими соответствующее разрешение.

Технические характеристики

Диапазон измерений (Пределы уставок) Измеряемая разность: 0,04 МПа; 0,06 МПа; 0,1 МПа; 0,16 МПа; 0,25 МПа; 0,4 МПа; 0,6 МПа; 0,63 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа*; 6,3 МПа*; 10,0 МПа*; 16,0 МПА*
*- только по согласованию
Основная погрешность ±0,25%; ±0,5%; ±1,0%
Максимальное рабочее давление 0,1 МПа; 0,25 МПа; 0,6 МПа; 1,0 МПа; 2,5 МПа; 6,0 Мпа; 10,0 МПа; 16,0 МПа
Исполнение по степени защиты IP65, IP68

Структура обозначения, пример заказа

ИД-Р-АЦ
Ex
Н1
0,06
0,25
2
6
П
ПГ
4

Диапазон температурной компенсации:
1: +5...+40°С
2: -25...+70°С
3: -40...+85°С
4: без темп. компенсации
5: по согласованию (внутри раб диапазона датчика -40…+85°С)

Тип гермоввода только для модели датчика «Н1»:
ПГ-пластиковый гермоввод, ЛГ-латунный гермоввод,
МГ, МГБ, МГТ, МГ-М- металлические гермовводы

Исполнение корпуса:
П- М20х1,5
C- NPT1/4

Присоединение к процессу:
1- метрическая М20х1,5
6- трубная коническая 1/4 NRT (для исполнения корпуса "С")
0- другая по согласованию

Предел основной приведенной погрешности:
1- ±0,25%;
2- ±0,5%;
3- ±1,0%

Рабочее давление, МПа

Измеряемая разность, МПа

Модель корпуса датчика

Взрывозащищенное исполнение

Тип датчика, измеряемый параметр, стандартное исполнение
