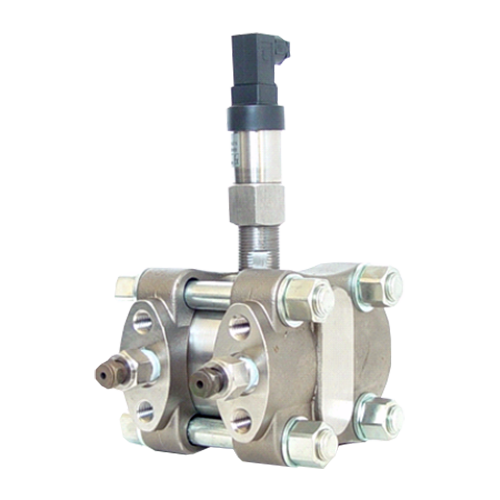

КОРУНД-ДД-001М датчики дифференцильного давления

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-5,5 В, Напряжения 0-5 В, Напряжения 0-10 В, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА, Токовый 5-0 мА, Токовый 20-0 мА, Токовый 20-4 мА

Присоединение к процессу: К1/4

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики дифференциального давления КОРУНД-ДД-001М предназначены для непрерывного преобразования параметра в унифицированный сигнал. Преобразователи давления используют в работе микропроцессорную компенсацию погрешности во всём диапазоне рабочих температур. Все настроечные характеристики датчика фиксируются в энергонезависимой памяти, имеются устройства подстройки в узких пределах начала и конца шкалы прибора.

Датчики разности давлений  КОРУНД-ДД-001М выполнены с использованием цифровой коррекции влияния внешних воздействий и отличаются повышенными метрологическими характеристиками в рабочем диапазоне температур.

Датчики давления КОРУНД-ДД-001М могут использоваться для измерения уровня жидкости в открытых или закрытых резервуарах, расхода жидкости или газа на сужающем устройстве, плотности жидкости в резервуарах.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,25 кПа...0-16 МПа
Основная погрешность ±0,1%; ±0,25%; ±0,5%; ±1,0%
Температурная погрешность

Диапазон компенсации температурной погрешности:

  • 0...+50°С (базовое исполнение)
  • -10…+70°С
  • -40…+80°С
Температура контролируемой среды -40...+80°С
Материалы изготовления Нержавеющие сплавы AISI316L, 12Х18Н10Т, 36НХТЮ
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP65, IP68
Питание = 9...36 В
Тип электроподключения DIN43650A (4-конт.)

DIN43650С (4-конт.)

РС4-ТВ

Кабельные выводы IP65 или IP68

Структура обозначения, пример заказа

КОРУНД
-ДД-001М
-102
-УХЛ3.1
-IP65
-0,5
-1,0 МПа
-42
-0050

Исполнение:
Отсутствует: Обычное (базовое)
Ех: Взрывоопасное Exia
О2: Для работы в кислородной среде
Г: Гигиеническое

Диапазон компенсации температурной погрешности:
0050: 0...+50°С
1070: -10...+70°С
4080: -40...+80°С

Код выходного сигнала:
42: 4 - 20 мА (базовое исполнение)

Верхний предел измерения и единицы измерения: 0,25 кПа; 0,4 кПа; 0,63 кПа; 1,0 кПа; 2,5 кПа; 4,0 кПа; 6,0 кПа; 10 кПа; 16 кПа; 25 кПа; 40 кПа; 60 кПа; 100 кПа; 160 кПа; 250 кПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа; 10 МПа; 16 МПа

Основная приведенная погрешность:
≤ ±0,1% (кроме исполнения 101)
≤ ±0,25%
≤ ±0,5%
≤ ±1,0%

Уровень защиты от пыли и воды:
IP65
IP68

Климатическое исполнение:
УХЛ3.1
У2

Исполнение по верхнему пределу диапазона измерений: 102 - 2,5 кПа; 4,0 кПа; 6,3 кПа; 10 кПа

Измеряемый параметр (дифференциальное давление), номер модели

Наименование модели

Варианты исполнений

  • Общепромышленное исполнение.
  • Исполнение «Х» (химическая промышленность) предназначено для измерения давления особо агрессивных сред, в том числе органических и неорганических кислот всех концентраций, растворов щелочей и др.
  • Исполнение «Г» (гигиеническое исполнение) предназначено для эксплуатации в фармацевтической и пищевой и промышленностях, а также в медицине. Материалы деталей этих датчиков, контактирующие с измеряемой средой, допускаемы для использования в указанных отраслях.
  • Исполнение «О2» предназначено для работы с кислородом.

Стандартный комплект поставки

  • Датчик давления КОРУНД.
  • Руководство по эксплуатации.
  • Паспорт.
